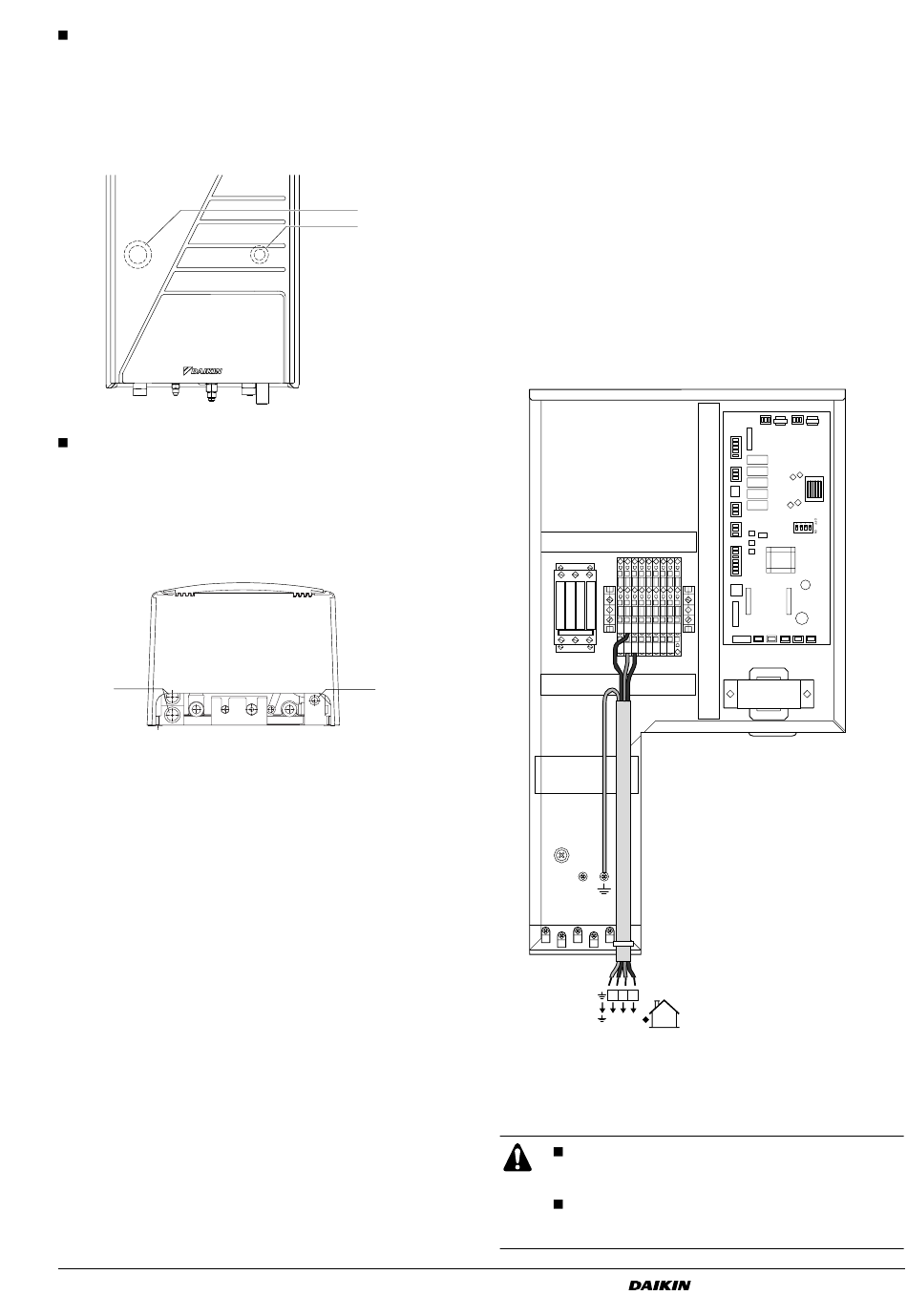

Uniquement pour les modèles EKHBX (chauffage/refroidissement)
La plaque de montage de l'unité intérieure est dotée de 2 trous
permettant de guider le câblage électrique hors de l'unité.
-
Utiliser le trou de gauche (1) pour tous les câbles
d'alimentation électrique, le câble de thermostat (option), le
câble de vanne 3 voies (option) et le câble de vanne 2 voies
(option)
-
Utiliser le trou de droite (2) pour le câble de thermistance
vers le ballon d'eau sanitaire (option).
Uniquement pour les modèle EKHBH (chauffage uniquement)
La plaque au bas de l'unité intérieure est dotée de 3 trous
permettant de guider le câblage électrique hors de l'unité.
-
Utiliser les deux trous de gauche au bas (1) pour tous les
câbles d'alimentation électrique, le câble de thermostat
(option), le câble de vanne 3 voies (option) et le câble de
vanne 2 voies (option)
-
Utiliser le second trou (2) pour le câble de thermistance vers
le ballon d'eau sanitaire (option).
1
EKHBH/X007AC + EKSWW150-300V3/Z2
Unité intérieure pour pompe à chaleur air/eau et ballon d'eau chaude sanitaire pour système de pompe à chaleur air/eau
4PW33140-1
Raccordement de l'alimentation électrique de l'unité
intérieure et du câble de communication
Configuration minimale du circuit et des câbles électriques
L'alimentation électrique de l'unité intérieure doit être fournie par
l'unité extérieure. La communication de données avec l'unité
extérieure est fournie via le même câble.
Pour toutes les directives et spécifications relatives au câblage sur
place entre l'unité intérieure et l'unité extérieure, se reporter au
manuel d'installation de l'unité extérieure.
Procédure
1
1
A l'aide du câble approprié, raccorder le circuit électrique aux
2
bornes appropriées comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2
Raccorder le conducteur de terre (jaune/vert) à la vis de terre
sur la plaque de fixation du coffret électrique.
3
Fixer le câble au supports d'attache-câbles au moyen d'attache-
câbles aux pour réduire les contraintes.
Remarque: seul le câblage local pertinent est illustré.
2
Connexion de l'alimentation électrique du chauffage
d'appoint
Configuration minimale du circuit et des câbles électriques
X13A
8
10
12
14
16
18
20
22
23
K4M
7
9
11
13
15
17
19
21
9
10
11
1 2 3
Veiller à utiliser un circuit d'alimentation spécifique
pour le chauffage d'appoint. Ne jamais utiliser un
circuit électrique partagé par un autre appareil.
Utiliser une seule et même alimentation électrique
pour l'unité extérieure, l'unité intérieure, le chauffage
d'appoint et le surchauffage (ballon d'eau sanitaire).
SS2
X9A
Manuel d'installation
