LED-BLASTER - Effet d'animation multifaisceaux à 2 LED RGBW 10W

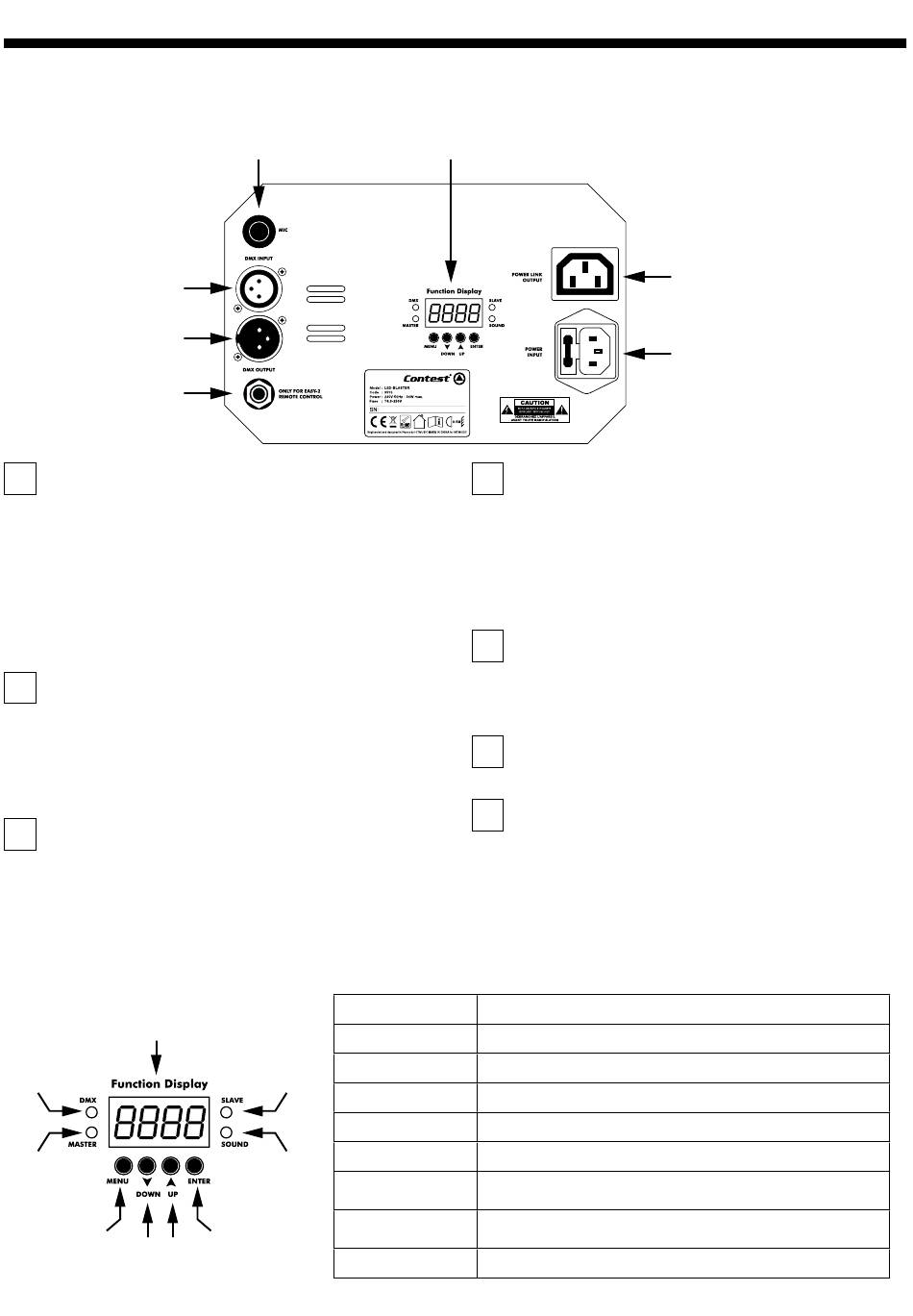

6 - Description de l'appareil
6.1 - Panneau arrière
1
2
3
1
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette fiche pour amener le signal DMX au
projecteur, soit en provenance d'un autre appareil,
soit en provenance d'une console DMX.
2
Sortie DMX
Fiche XLR 3 broches femelle câblée comme la sortie
DMX décrite ci-dessus.
Utilisez cette fiche pour relier d'autres appareils à
votre boucle DMX.
3
Entrée EASY-2
Reliez sur cette entrée la télécommande EASY-
2 (en option). Reportez vous au paragraphe 6.3
pour plus de détails quand à l'utilisation de cette
télécommande.
6.2 - Tableau de bord
1
2
3
6
7 8
Page 6
6
1 - Afficheur
2 - LED DMX
3 - LED Master
4
4 - LED Slave
5 - LED Sound
5
6 - Bouton Menu Permet d'accéder au menu
7 - Bouton Down
9
8 - Bouton Up
9 - Bouton Enter
7
4
Entrée alimentation
Permet de relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
Si le fusible devait être remplacé, veillez à installer un
fusible de même valeur.
5
Sortie alimentation
Cette sortie permet de relier d'autre appareils
afin d'optimiser les câblages sur des installations
complexes.
6
Micro
Ce micro permet la synchronisation musicale.
7
Menu
Ce menu permet de gérer le comportement de
l'appareil ou de fixer une adresse DMX.
Reportez vous au paragraphe suivant pour plus
de détails concernant les différentes fonctions
disponibles.
Indique l'état de l'appareil
S'allume si un signal DMX est présent
S'allume si l'appareil est en mode Maître
S'allume si l'appareil est en mode Esclave
Clignote lorsque l'appareil est en mode musical
Permet de sélectionner les fonctions et d'en modifier
les valeurs
Permet de sélectionner les fonctions et d'en modifier
les valeurs
Permet de valider les modifications apportées au menu
5
4
