3. Description du panneau avant
3.1 Panneaux XLN3640/XLN6024/XLN8018/XLN10014
1
3.1.1

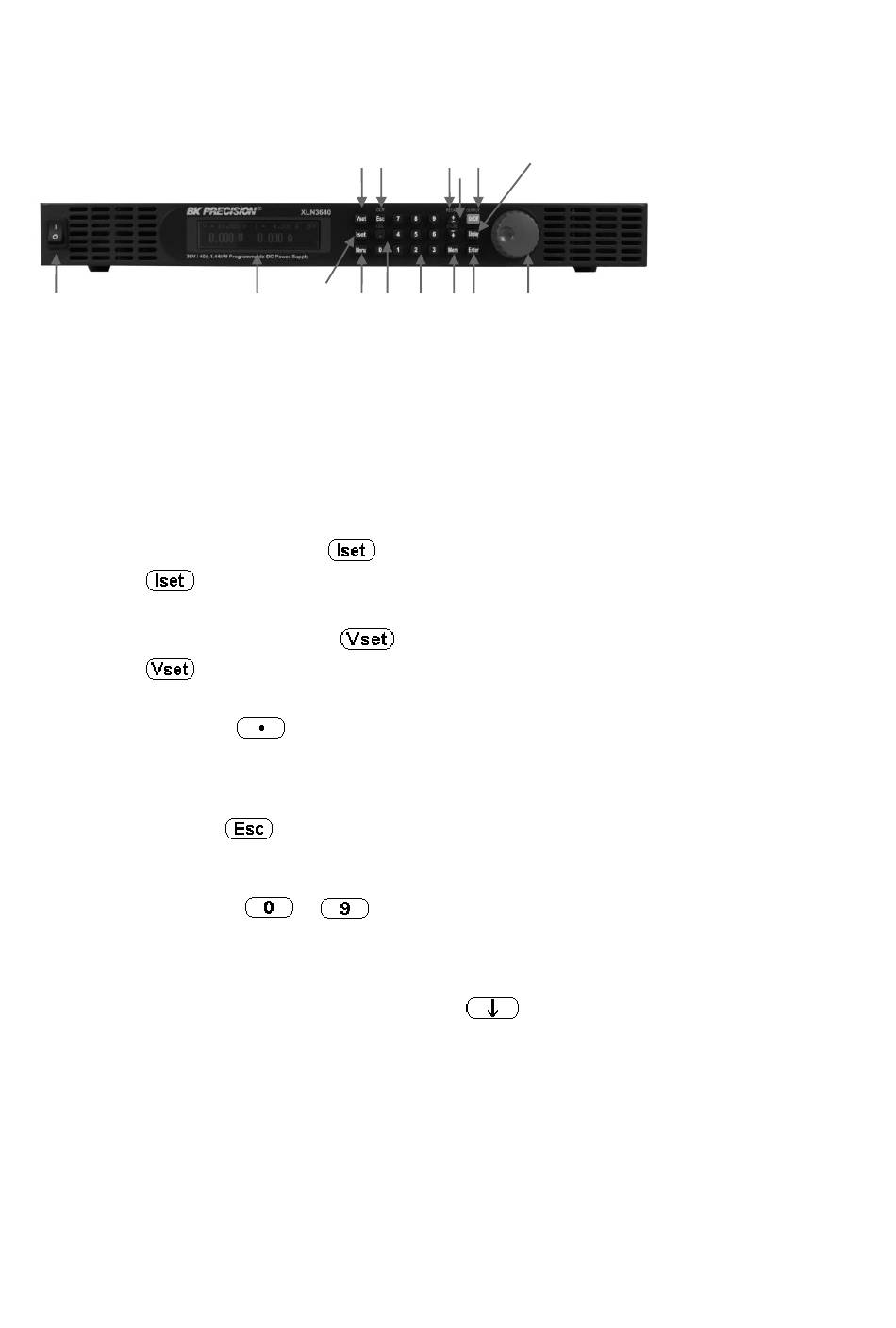

Panneau avant
(1) Interrupteur marche / arrêt :
Veuillez consulter la partie "Précautions avant utilisation" avant d'utiliser l'interrupteur marche / arrêt.
(2) Affichage :
Module graphique LCD 192x32 points
(3) Touche de contrôle du courant
Appuyez sur
pour régler le courant de sortie.
(4) Touche de contrôle de la tension
Appuyez sur
pour régler la tension de sortie.
(5) Touche Point/Local
Appuyez sur cette touche après avoir entré le statut de commande à distance REMOTE pour revenir au
mode LOCAL. Appuyez sur cette touche pour sortir du mode LOCK (vérouillage).
(6) Touche ESC/CLR
Appuyez sur ce bouton pour effacer les réglages numériques ou pour passer à l'écran précédent.
(7) Touches numériques
Elles permettent d'entrer directement les valeurs de tensions et de courant ou de choisir les options de
réglage de l'écran Menu.
(8) Touche Down/Right/Store (flèches bas et droite)
Cette touche multifonction remplie les trois fonctions suivantes :
Down:
Right:
Store
4
6
3
2
15
5
7
:
:
:
:
-
:
Lorsque vous êtes dans le menu, utilisez cette touche pour
déplacer le curseur jusqu'à l'objet suivant.
Lorsque vous paramétrez les sorties, utilisez cette touche pour
déplacer le curseur vers la droite.
Lorsque vous êtes sur les paramètres de la mémoire, utilisez cette
touche pour choisir le numéro de mémoire.
11
10
9
8
14
13
12
:
12
