Ces instructions d'installation couvrent plusieurs modèles.
L'apparence de votre modèle peut différer légèrement des
illustrations présentes dans ce manuel.
Outillage et pièces
Rassembler les outils et pièces nécessaires avant d'entreprendre
l'installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
Ruban à mesurer
■
Tournevis à tête cruciforme
■
nº 2
Perceuse
■
Pièces fournies
Le tiroir à micro-ondes est préassemblé.
(4) vis de montage de 1 po (2,5 cm)
■
(2) vis de déflecteur de 1 po (2.5 cm)
■
(1) déflecteur d'évent à montage en affleurement
■
Pièces facultatives
Trousse de garniture de 27 po (68,6 cm) (W11170223) pour
■
JMDFS24GS
Trousse de garniture de 27 po (68,6 cm) (W11264778) pour
■
JMDFS24HM
Vérification à effectuer
L'installateur doit vérifier qu'il y a bien une cale de bride
■
antibasculement. Consulter la section "Cale de bride
antibasculement" de ce manuel.
Consulter les codes locaux. Vérifier l'alimentation électrique
■
existante. Consulter les "Spécifications électriques".
Tous les raccordements électriques doivent être effectués
■
par un électricien qualifié agréé.

Exigences d'emplacement

Ce produit peut être installé en dessous de fours encastrés
électriques ou au gaz. Ce produit n'est pas conçu pour être
installé sous une table de cuisson.
Le tiroir à micro-ondes peut être installé dans une armoire, sous
un comptoir ou sous un four encastré. Inspecter l'ouverture
où le tiroir à micro-ondes sera installé. Il doit comporter les
caractéristiques suivantes :
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
Armoire en bois.
■
Ouverture découpée qui est d'aplomb et d'équerre. Voir
■
"Dimensions de l'ouverture à découper" dans la section

"Dimensions minimales".

Plancher au niveau de l'encastrement robuste, d'aplomb
■
et en affleurement avec le bas de l'ouverture découpée de
l'armoire.
Capable de soutenir une charge d'au moins 100 lb (45,4 kg),
■
ce qui comprend le tiroir à micro-ondes, ainsi que les
éléments placés à l'intérieur.
Prise de courant reliée à la terre. Voir la section
■
"Spécifications électriques".
Distances de dégagement minimales pour l'emplacement
■
d'installation. Voir la section "Dimensions minimales".
12

EXIGENCES D'INSTALLATION

Foret de 1/8 po (3,17 mm)
■
Marqueur ou crayon
■
Enceinte complète autour de la partie encastrée du tiroir à
■
micro-ondes.
Dimensions minimales

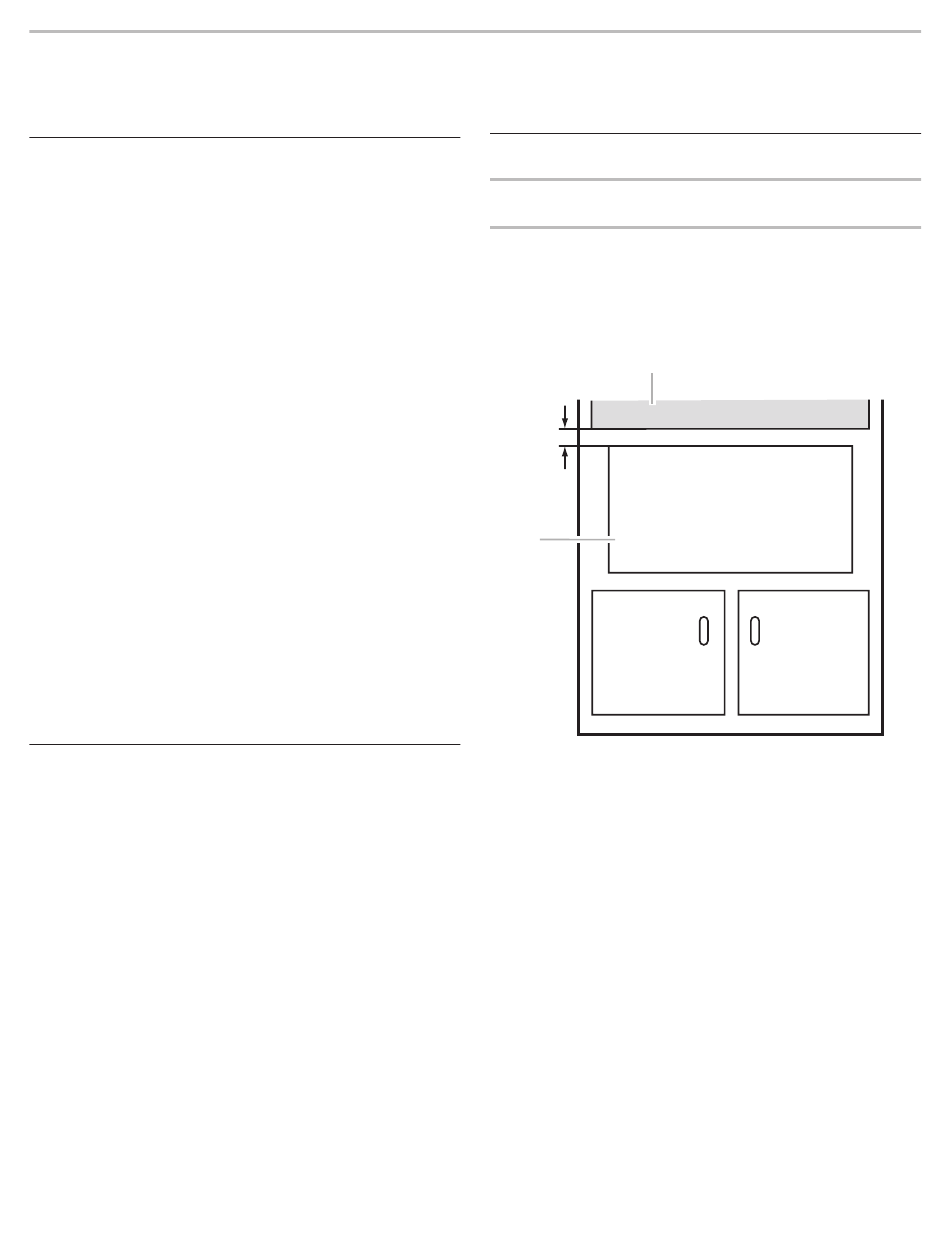

Distance de dégagement minimal pour un four
encastré combiné
Pour une installation correcte, les distances de dégagement
minimales suivantes doivent être respectées, au-dessus et
au-dessous de l'ouverture à découper.
REMARQUE : Une trousse de déflecteur de chaleur doit être
installée sur le four supérieur pour orienter l'évacuation loin de
la console du four à micro-ondes (consulter le manuel du four
encastré pour l'installation de la trousse de déflecteur).
A
2" (5,1 cm)
B
A. Ouverture d'encastrement du four supérieur
B. Ouverture d'encastrement du tiroir à micro-ondes
