Bestimmungsgemäßer Einsatzbereich; Ausrüstung, Modul- Installation - flamco Flamcomat Mode D'emploi Et Installation

Die vorliegende Dokumentation ist Ergänzung zur Montage- und Betriebsanleitung: Flamcomat, Doc.-Nr.: MC00448/06-2013/ger;
Flexcon M-K, Doc.-Nr.: MC00449/06-2013/ger und ausschließlich mit diesen Basisdokumenten anzuwenden! Inbesondere gelten die
darin angegebenen allgemeinen Sicherheitshinweise sowie Mitteilungen zur Ausrüstung, Anwendung und Funktion.
Weitere ProduktInformationen sind über die zutreffende Flamco - Niederlassung zu erhalten (siehe Seite 2).
Für Montageanleitungen und Ergänzungsdokumente in verschiedene Sprache schauen Sie auf www.flamcogroup.com/manuals.
1. Bestimmungsgemäßer Einsatzbereich
Elektronische Funktionsgruppe als lizensierte Ergänzung für eine Steuerung SPCx-lw / hw zur Bereitstellung der Schnittstelle SD /
MMC-Card bei Anforderungen zum SPC-Datentransfer. Zutreffend ist die Konformitätserklärung zum Basisdokument.
Regelanwendung ist das Auslesen einer vorhandenen SPC-Konfigurationsdatei*, ihre Sicherung (Speichern auf anderen
Datenträgern), ihre Anwendung zur Analytik (Auswertung, Rückverfolgung...) oder Kommunikation (...Versand). Die Dateiverwendung
zur Ausführung von Änderungen oder Bereitstellung einer identisch konfigurierten Ersatzsteuerung durch den Support / Service sind
nach Auftragshandlungen möglich.
*) Zur bestimmungsgemäßen Anwendung vorhandener oder erforderlicher Datensatz einer SPC Steuerung.
2. Ausrüstung, Modul- Installation

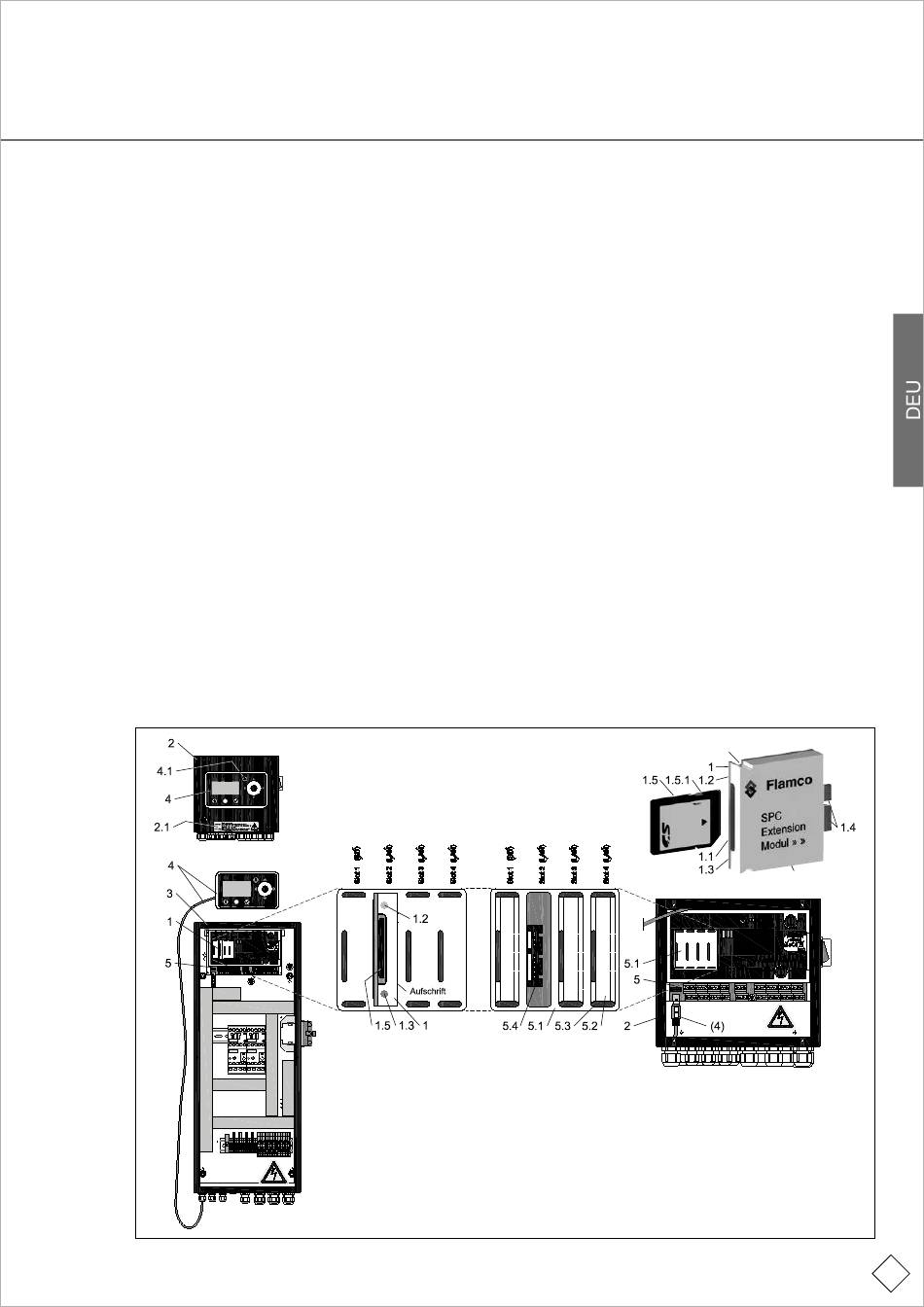

Erstausrüstung: Das Modul ist Bestandteil der Steuerung zur Fremddruckhaltung (Bild 1; 2; 6). Ergänzungsausrüstung: Die
Verpackungseinheit enthält die Pos. 1 (Bild 3), die Leistungen zu Bild 2; 4- 6 sind ausschließlich nach Spannungsfreischaltung
auszuführen.
1. SPC Extension Modul, SD-Card.
1.1 Kennzeichnung Version, Rückseite:
"SPC_SD_V(...) . (...)".
1.2 LED grün, Gehäuse durchleuchtend (Funktion).
1.3 LED rot, Gehäuse durchleuchtend (Störung).
1.4 Steckerleiste.
1.5 S ecure Digital Memory Card (SD) 2 GB Speicherkarte
altern.: Multimedia Card (MMC) bis 8 GB; Secure
Digital Memory Card High Capacity (SDHC) bis 32 GB;
Datei-Formate: FAT12; 16; 32.
1.5.1 Schalter Schreibschutz (Lock).
2 Steuerung SPCx-lw.
Bild 1
SPCx-lw
Hinweis: Bauteildarstellungen können vom tatsächlichen Lieferumfang abweichen.
Bild 6
SPC Extension Modul mit
positionierter SD Memory
Card über den geöffneten
Slot 2 senkrecht einstecken
(Steckerleiste in Steckerbuchse
bis Endstellung).
Bild 2
SPCx-hw; Darstellung ohne
Steuerungsdeckel (demontiert) und
Kennzeichnung. Ausrüstungsbeispiel:
Direktstart, 2 Motore.
2.1 Kennzeichung, Hinweis: Achtung, gefährliche
Spannung! Nur vom Fachpersonal zu öffnen. Vor dem
Öffnen des Gerätes spannungsfreischalten.
3 Steuerung SPCx-hw.
4 SPC Terminal
4.1 S ensortaste: "Aufruf Störungsanzeige", aktiv nach
Hinterleuchtung rot ein.
5 Steuerung SPCx.
5.1 Steckerfeld Slot 1...4.
5.2 Sollbruchfeld
5.3 Öffnung Sollbruchfeld.
5.4 Steckerbuchse Slot 2.
Bild 3
Bild 5
Sollbruchfeld Slot 2 mit
Hilfswerkzeug entfernen
(Restmaterial an Buchstelle
Bild 4
beseitigen).
SPCx-lw; Darstellung ohne Steuerungsdeckel
(demontiert), Kennzeichnung und SPC Terminal.
Griffmulde
Aufschrift
