Установка
Сторона
акустическ
ой системы
Дпя правой
Крепежный винт панели
Акустическая
Винты установочных
система (правая)
кронштейнов
Установочные
кронштейны В
(правые)
Накладка
Губки
Ребро
Для левой
Установочный кронштейн А
Прорезь
Задняя панель
плазменного дисплея
Прорезь
Акустическая
система (левая)
Установочные
кронштейны В
(левые)
Зажимы
(фиксаторы)

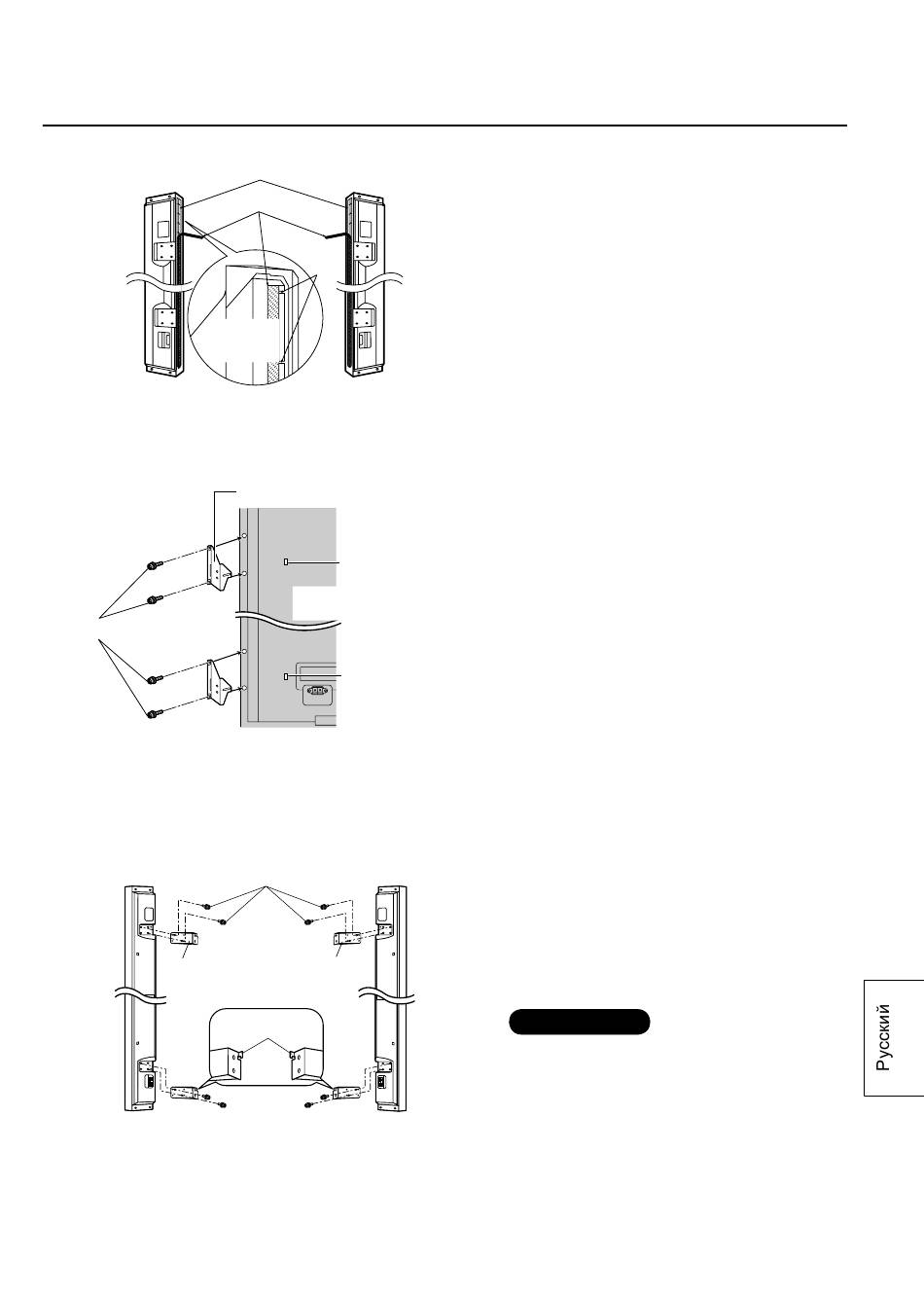

1. Прикрепите губки к
акустическим системам.
• Прикрепите губки к поверхностям, которые
контактируют с диспдеем.
• Перед прикреплением губок очистите
поверхности.
• Прикрепите губку вдоль ребра на
акустической системе.
2. Прикрепите кронштейны А к
плазменному дисплею.
(Четыре кронштейна А для
левой, правой, верхней и
нижней панелей)
• Удалите крепежные винты панели (2 сверху
и 2 снизу).
• Вставьте ушко каждого установочного
кронштейна A в одну из прорезей на задней
стороне дисплея и зафиксируйте его на
месте с помощью крепежных винтов панели
(по 2 на каждое), которые были удалены
ранее.
3. Прикрепите кронштейны В к
акустическим системам.
(Четыре кронштейна В для
левой, правой, верхней и
нижней панелей)
Предостережение
• Сверху совместите с зажимами
(фиксаторами).
• Левые и правые кронштейны отличаются,
так что внимательно проверьте, пожалуйста,
при установке.
