Etapes du montage
Liste des travaux à effectuer
Travaux
Montage
1 Contrôler la configuration requise.
2 Monter la fixation murale pour Vitoconnect 100.
3 Raccorder la Vitoconnect 100 sur le générateur de
chaleur.
4 Placer la Vitoconnect 100 dans la fixation murale.
5 Etablir l'alimentation électrique.
la mise en service
6 Contrôler les réglages réseau.
7 Enregistrer l'utilisateur et configurer l'installation de
chauffage.
Commande avec ViCare App
■
Commande avec Vitotrol Plus App
■

Emplacement

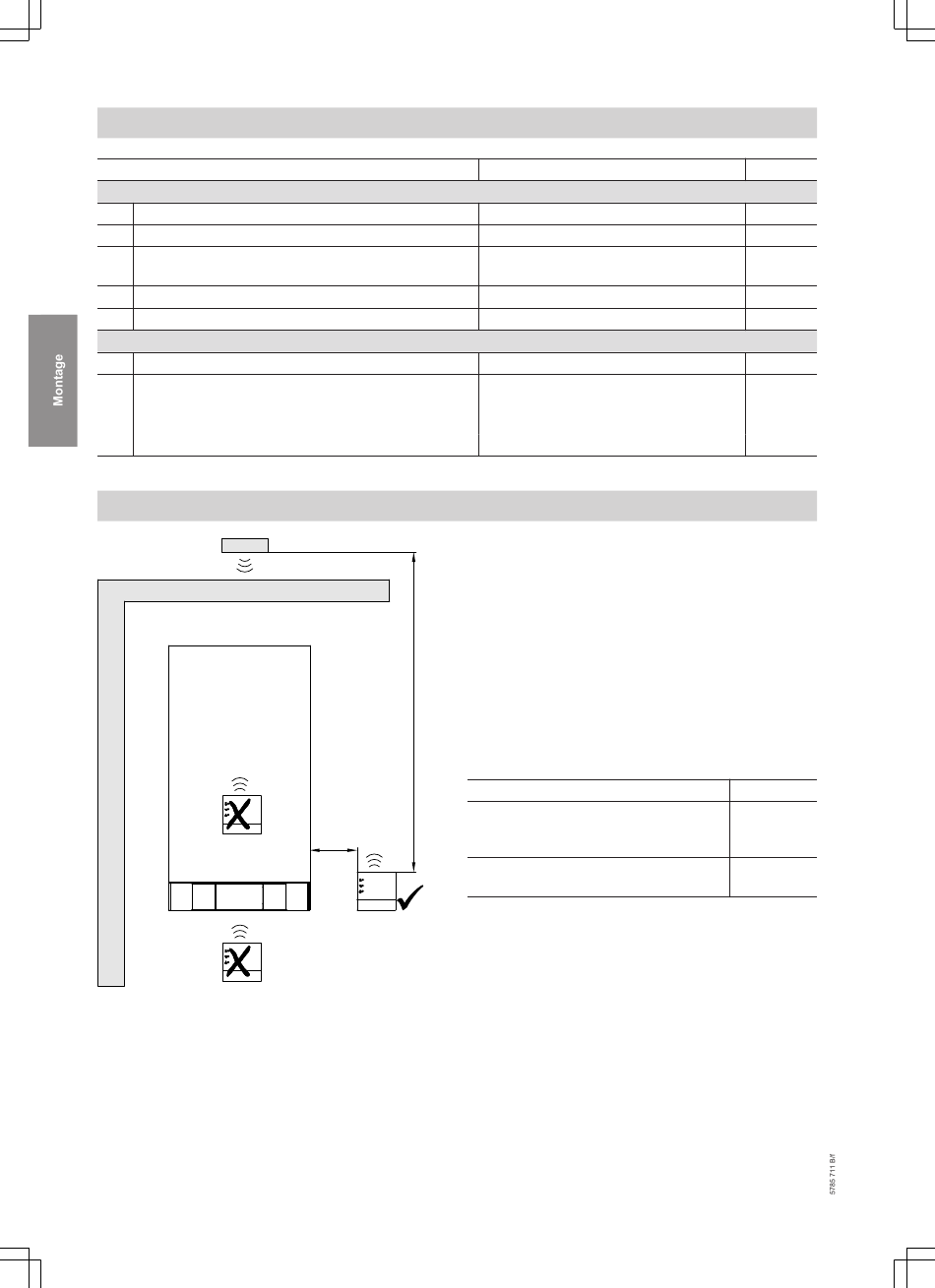

Fig. 2 Exemple d'une chaudière murale
Afin de garantir une bonne liaison Wi-Fi, choisir un
A
écart aussi faible que possible entre la
Vitoconnect 100 et le routeur Wi-Fi.
10
Responsable
Installateur/spécialiste informatique
Chauffagiste
Chauffagiste
Chauffagiste
Chauffagiste
Spécialiste informatique
Chauffagiste/utilisateur
Type de montage : Montage mural
■ Distance par rapport au générateur de chaleur de
0,3 m mini.
■ Prise secteur avec terre 230 V/50 Hz, à 1 m maxi. du
lieu de montage
■ Accès Internet avec signal Wi-Fi suffisant
Remarque
Le signal Wi-Fi peut être renforcé avec un répéteur
Wi-Fi disponible dans le commerce.
A
Remarque
Lors du choix de l'emplacement, tenir compte des lon-
gueurs des câbles de raccordement (matériel livré).
Câbles de raccordement
Câble de liaison Optolink/USB pour le
raccordement de la Vitoconnect 100 à la
>0,3 m
régulation de chaudière
Bloc d'alimentation avec câble de rac-
cordement
Page
7
11
12
11
12
14
14
Longueur
3 m
1 m
