1

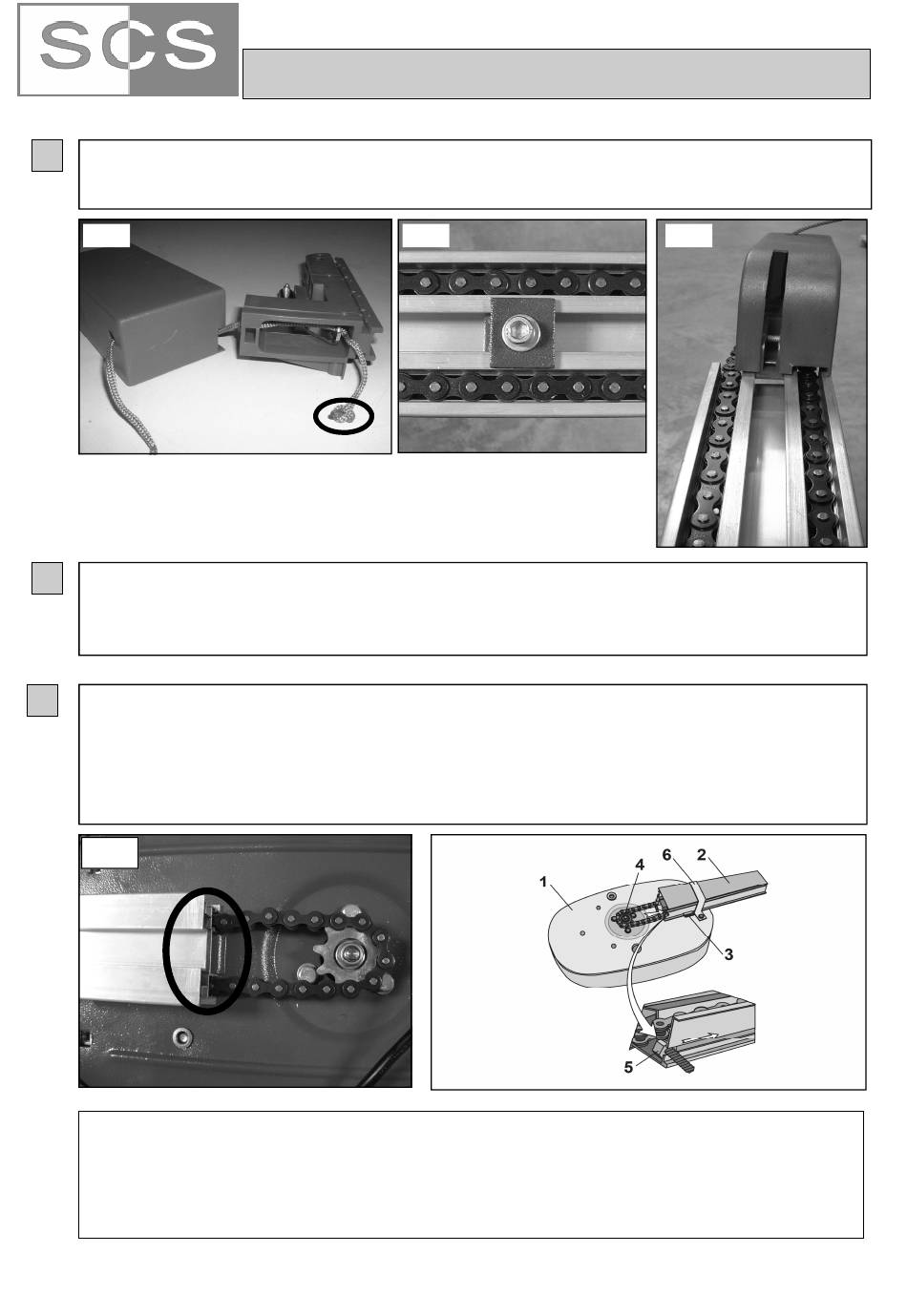

Désassembler le chariot de déverrouillage et faire passer la cordelette comme indi-
quée (fig.1). Ne pas oublier de faire un nœud. Refermer le chariot.
Fig.1
2
Dévisser et enlever la butée (fig. 2). Insérer le chariot dans le rail (fig.3). Faire
glisser et positionner le chariot sur la patte couleur cuivre grâce à la cordelette de
déverrouillage .
3
Positionner le rail (fig.5). Présenter le bloc moteur (1) face au rail (2) et emboîter
celui-ci jusqu'à la butée (fig.5) . Monter la chaîne dans le pignon (4). Présenter la
pièce 6 et visser les deux afin de maintenir l'ensemble (rail et bloc moteur). Ne pas
oublier de mette les vis (5)
Fig. 5
Placez-vous devant votre installation et contactez-nous
Du Lundi au Samedi au 0892 350 185 (0,34 € TTC la minute)
PARTIE 1 -
Fig.2
Besoin d'assistance
de 9H à 12H et de 14H à 18H
5
Installation mécanique
Fig.3
