8 Installation
8.1 Consignes d'installation
PRUDENCE
Installation ou entretien non conforme
Dommages corporels ou matériels
4 Avant d'installer le dispositif et avant d'effectuer toute tâche de maintenance, mettre
le terminal compact hors tension et le protéger contre toute remise en marche indési-
rable !
Pour garantir une installation en toute sécurité, veuillez respecter les consignes suivantes :
1. Utiliser uniquement les possibilités de raccordement, les alésages de fixation et les accessoires de
fixation prévus.
2. Raccorder les conduites pneumatiques et électriques au terminal compact et les sécuriser.
3. Prévoir suffisamment d'espace sur le lieu d'installation pour le montage.

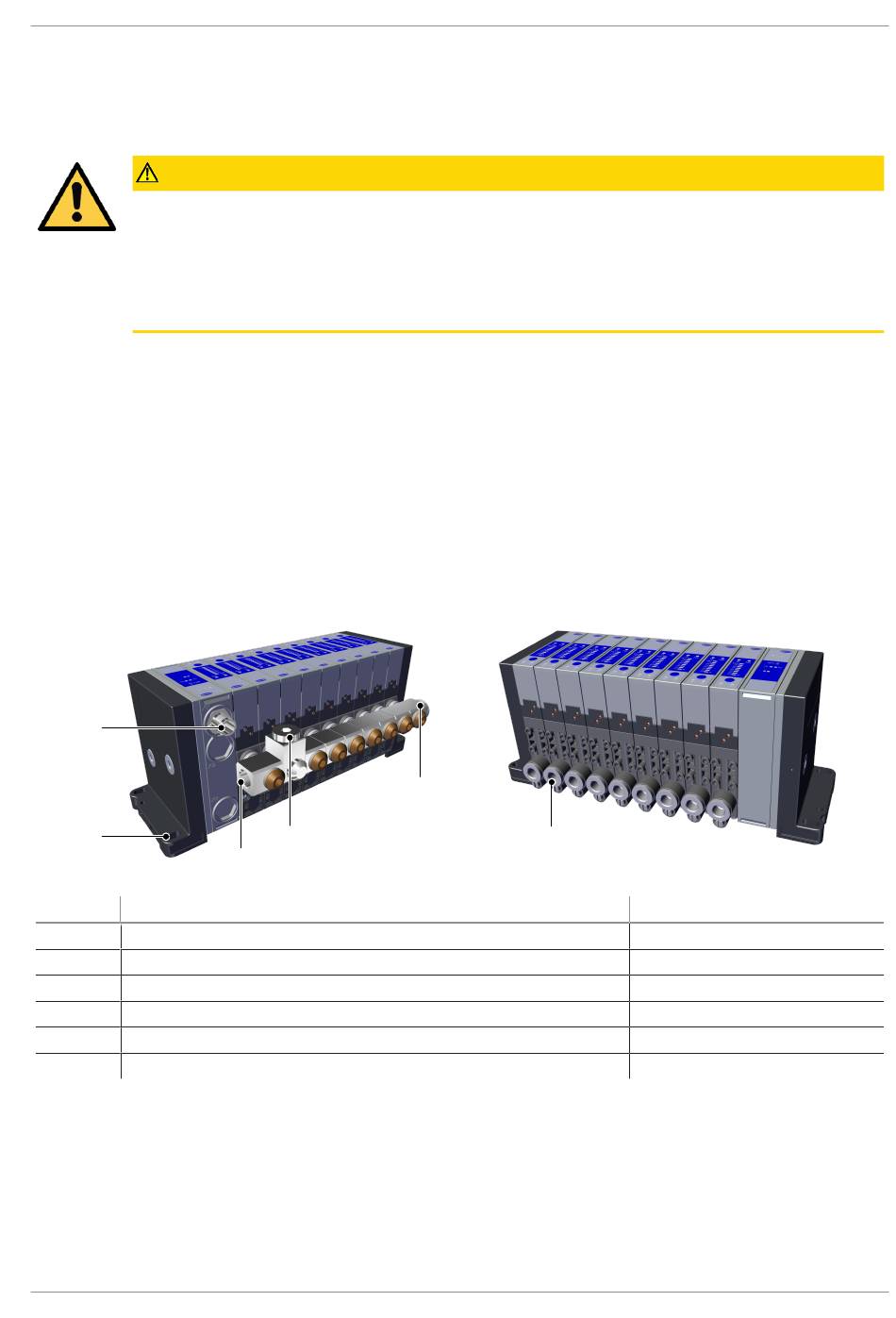

8.2 Montage
La position de montage du SCTSi est sans importance.
2
1
Position
Description
1
Plaque terminale avec deux alésages de fixation
2
Connexion électrique M12
3
Raccord d'air comprimé alternatif G1/4
4
Raccord d'air comprimé alternatif G1/4
5
Raccord d'air comprimé G1/4
6
Raccord de vide G1/8
4 Fixer le Terminal compact SCTSi aux plaques terminales avec deux vis M5 et des rondelles par plaque.
Le couple de serrage recommandé est de 4 Nm au maximum.
FR · 30.30.01.01262 · 03 · 10/20
4
5
3
6
Installation
Couple de serrage max.
4 Nm
serrage à la main
2 Nm
2 Nm
2 Nm
2 Nm
47 / 70
