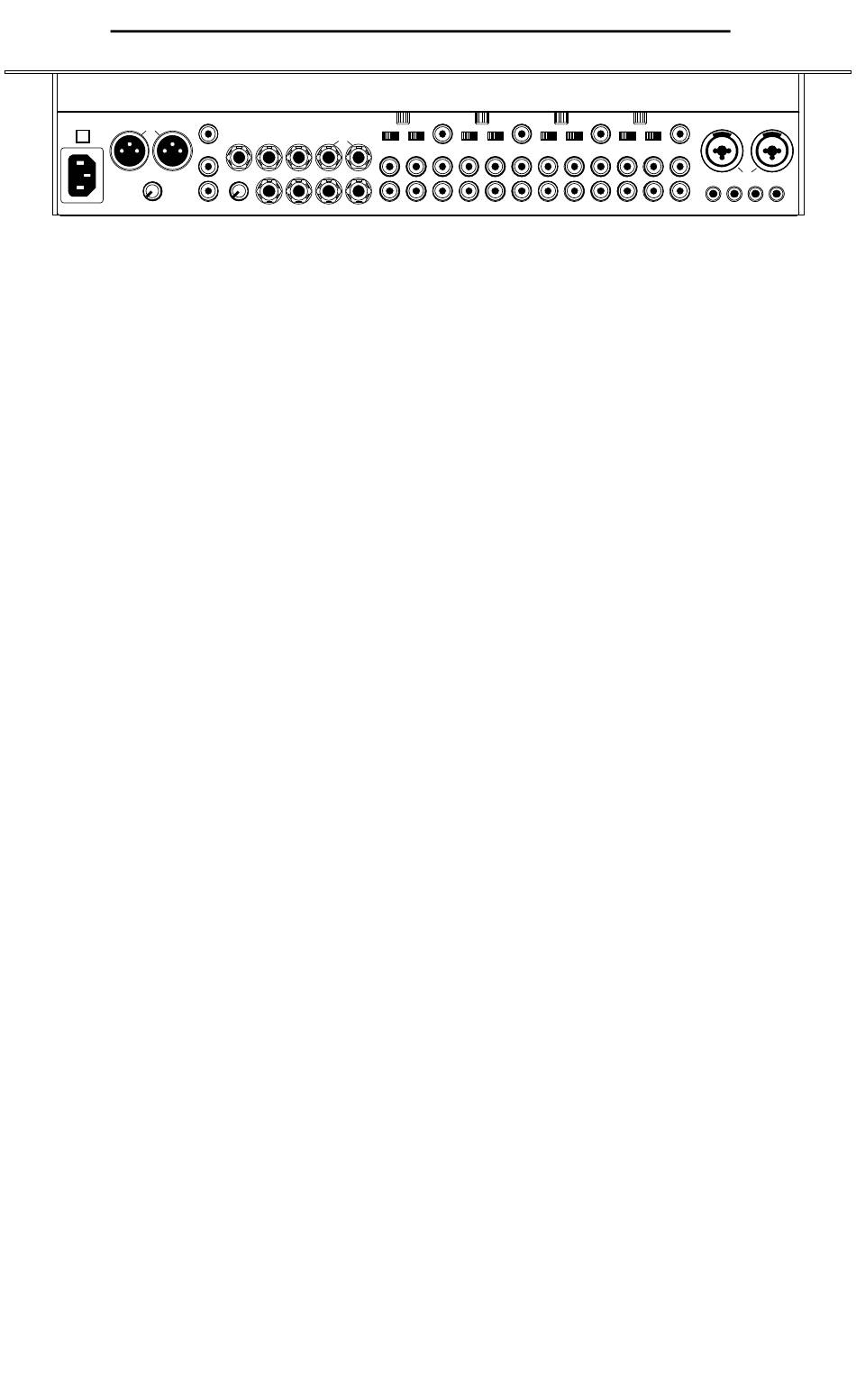

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE
19
10
11
18
1.
Entrée Microphone 1 et 2 : Les microphones avec
un connecteur de ¼" ou XLR peuvent être connectés
à ces terminaux d'entrée.
2.
Sorties auto-start des atténuateurs 1,2,3,4 :
Utilisez des câbles standard de ? po (3,5 mm) pour
connecter ces sorties à des lecteurs de disque
compact Numark et à d'autres marques populaires
équipées de commande à distance. Il est
recommandé que le lecteur compact soit connecté
au même numéro de sortie auto-start de
l'atténuateur que le numéro d'entrée de canal audio.
3.
Entrées de ligne : Lecteurs CD, tourne-disques,
console d'enregistrement, échantillons ou autres
dispositifs d'entrée niveau ligne devraient être
connectés à ces entrées.
4.
Entrées numériques : Lecteurs CD, tourne-disques
et autres dispositifs de lecture munis de sorties
numériques peuvent être connectés à ces entrées.
5.
Sélecteur ligne/numérique : Ce commutateur
détermine si la borne d'entrée sur le panneau
arrière est ligne ou numérique.
6.
Entrées Phono : Cette entrée sert à connecter la
plupart des tourne-disques à la console de mixage.
Les préamplificateurs phono-sensibles au bruit faible
amplifient le signal directement de la pointe de
lecture. Ne pas connecter des appareils ligne à
cette entrée.
7.
GND (Tige de mise à la terre) : Utilisez ce
connecteur pour relier les tourne-disques ou autres
dispositifs au bornier de terre de la console.
8.
Sélecteur d'entrée phono/ ligne auxiliaire : Ce
commutateur détermine si la borne d'entrée sur le
panneau arrière est une entrée phono ou une entrée
ligne auxiliaire.
9.
Départ d'effet/retour d'effet : Connectez un
processeur d'effets aux sorties stéréo DÉPART
D'EFFET et aux entrées RETOUR D'EFFET pour
pouvoir router tout canal au processeur. Un
atténuateur de signal traité/nontraité situé sur le
haut du panneau peut être utilisé pour mixer le
signal de retour avec le signal de départ et il y a un
bouton de pré-écoute (CUE) pour vérifier le signal
de retour. Veuillez vous référez au schéma
synoptique pour plus de détails sur le routage du
signal de départ d'effet/retour d'effet.
10.
Sortie Principale (XLR) : Cette sortie symétrique
sert à connecter un dispositif de contrôle externe tel
qu'un système PA, un moniteur assisté ou un stéréo
maison. Le niveau du signal de sortie principal est
contrôlé par le bouton principal.
13
14
16
17
9
12
15
7
7
8
5
8
5
8
4
4
3
6
3
3
6
3
3
11.
Atténuateur de sortie principale : Pour limiter le
niveau maximal du signal de la sortie principale et
ainsi prévenir les dommages à l'amplificateur et aux
haut-parleurs, une commande additionnelle pour le
gain a été placée sur le panneau arrière. La
commande a une portée de 0 dB (aucune
atténuation) jusqu'à -20dB.
12.
Sortie Principale (RCA analogue) : Cette sortie
sert à connecter un dispositif d'enregistrement tel
que console d'enregistrement ou graveur de CD. Le
niveau de sortie du signal est contrôlé par le réglage
principal du volume, mais pas par l'atténuateur du
panneau arrière. La fréquence d'échantillonnage
pour la sortie numérique est de 44,1 kHz.
13.
Sortie numérique : (RCA numérique) 44,1 kHz,
24 bits Sortie S/PDIF. Le format est de type 2,
forme 1, aussi nommé S/PDIF (Sony/Phillips Digital
Interface Format). Cette sortie peut se brancher sur
les dispositifs compatibles tels que graveurs CD,
enregistreur de disque dur et autres consoles
numériques. Ces sorties offrent une haute fidélité
audio.
14.
Sortie de l'enceinte d'extrêmes graves
(subwoofer) : Connectez cette sortie principale
avec signal filtré à une enceinte d'extrême graves.
15.
Commande de coupure du haut-parleur
d'extrêmes graves : Contrôle la coupure de
fréquence du filtre du signal de sortie du haut-
parleur d'extrêmes graves.
16.
Sortie cabine : Connectez cette sortie aux haut-
parleurs cabine. Plusieurs options de sortie sont
possibles, selon la disposition. Veuillez vous référez
aux chapitres « Caractéristiques générales du
panneau avant » et « Mode personnalisation » pour
plus de détails.
17.
Sortie zone : Les canaux 1, 2, 3, 4 (avant
atténuation) ou la sortie principale peut être routée
à la sortie zone. Sortie très utile pour des
applications multi-pièces et multi-mix.
18.
Entrée alimentation CA : Cette console de
mixage est conçue pour fonctionner avec le câble
d'alimentation fourni. Lorsque le courant est coupé,
brancher d'abord le câble d'alimentation dans la
console, puis dans la prise de courant.
L'alimentation régulée interne soutient 90-230V CA
@ 50/60 Hz.
19.
Interrupteur d'alimentation : Utiliser cet
interrupteur pour mettre en marche la console
uniquement après que tous les appareils sont
branchés afin d'éviter d'endommager votre
équipement. Activer la console avant de mettre en
marche les amplificateurs et mettre les
amplificateurs hors tension avant de désactiver la
console.
7
7
5
8
5
4
4
6
3
3
6
3
1
2
