2‐16 Introduction
Option Key‐to‐Line (fonctionnement asservi)
XS2
‐18Y2

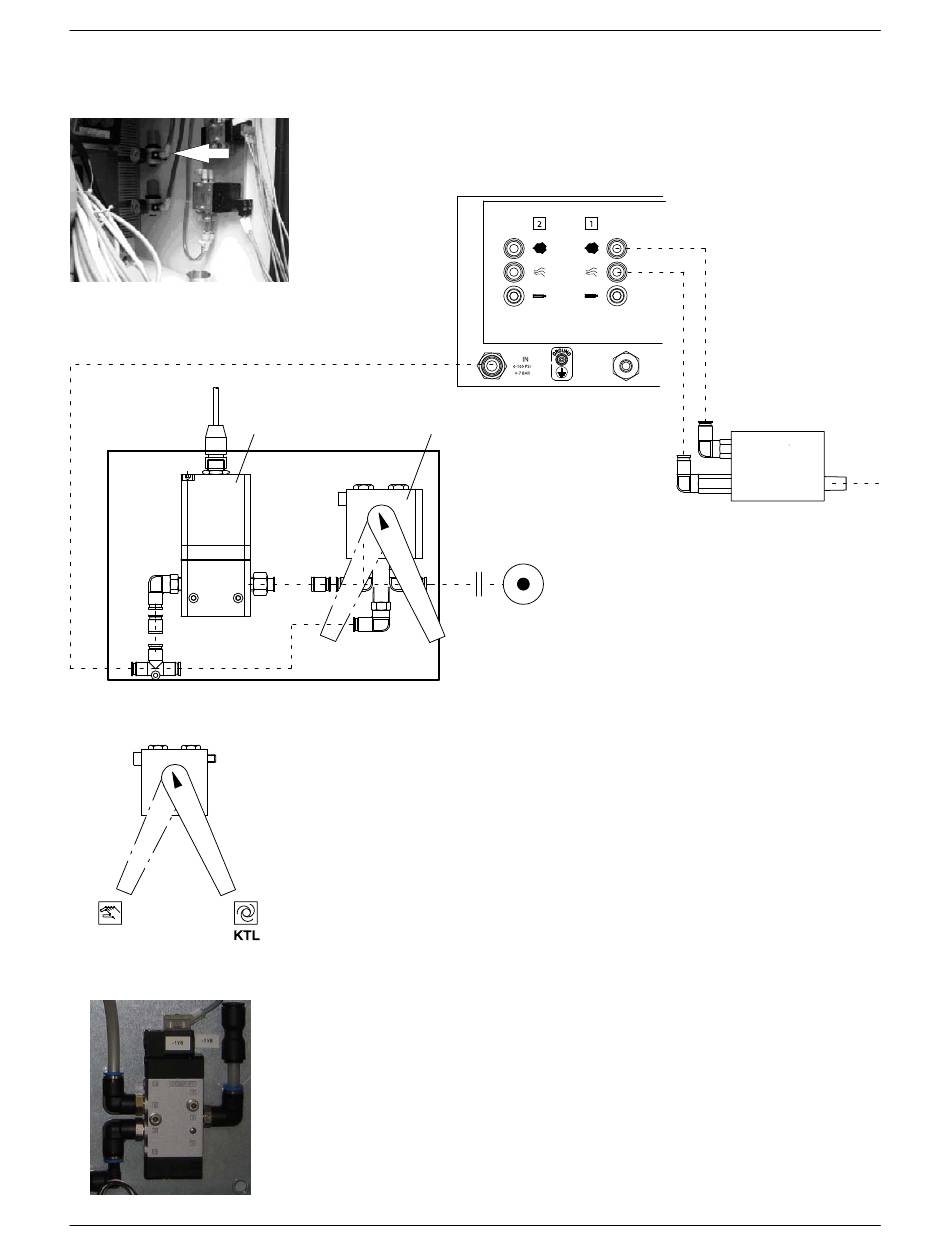

Fig. 2‐17 Schéma de principe avec vanne à levier
Fig. 2‐18 Positions du levier
P/N 7146202_05
Une vanne à levier (ou, au choix, une électrovanne) et une vanne
proportionnelle se trouvent derrière le régulateur de pression d'entrée
(voir flèche) du contrôleur de dépose.
Vanne proportionnelle
Vanne à levier
0-10 V
DC
Plaque de montage
En mode asservi Key‐to‐line (KTL), la pression d'entrée est régulée
proportionnellement à la vitesse de la machine-mère (ici la vitesse du câble).
La plaque de montage (fig. 2‐17) se trouve dans l'équipement sous le
contrôleur de dépose. La vanne à levier est accessible depuis le côté arrière
de l'équipement (la porte la plus haute).
La vanne à levier / l'électrovanne permet de basculer du mode asservi au
mode manuel. En mode manuel, la pression d'entrée est réglée à l'aide du
régulateur de pression Contrôleur de dépose (2, fig. 2‐7).
Exécution avec électrovanne : En position de repos, la vanne
proportionnelle est contournée (mode manuel).
Voir la section Installation / Option Key‐to‐Line (fonctionnement asservi) :
Procéder à un étalonnage pour plus d'informations.
Air d'atomisation
ECC701
Face arrière du contrôleur
de dépose
Air de débit
Pompe
à poudre
