Pompe à chaleur alféa Evolution 2
4 8 5
Vue de face
1.5

Principe de fonctionnement

La pompe à chaleur transmet l'énergie contenue dans
l'air extérieur vers l'habitation à chauffer.
La pompe à chaleur est composée de quatre éléments
principaux dans lesquels circule un fluide frigorigène (R410A).
- Dans l'évaporateur (repère 13,
Les calories sont prélevées sur l'air extérieur et
transmises au fluide frigorigène. Son point d'ébullition
étant faible, il passe de l'état liquide à l'état de vapeur,
même par temps froid (jusqu'à -15 °C extérieur).
- Dans le compresseur (repère 10,
Le fluide frigorigène vaporisé est porté à haute
pression et se charge davantage en calories.
- Dans le condenseur (repère 14,
L'énergie du fluide frigorigène est transmise au circuit
de chauffage. Le fluide frigorigène reprend son état
liquide.
- Dans le détendeur (repère 9,
Le fluide frigorigène liquéfié est ramené à basse pression
et retrouve sa température et sa pression initiale.
La pompe à chaleur est équipée d'une régulation qui
assure un contrôle de la température intérieure basée
sur la mesure de la température extérieure, régulation
par loi d'eau. La sonde d'ambiance (facultative) apporte
une action corrective sur la loi d'eau.
Le module hydraulique peut être équipé, en option, d'un
système d'appoint électrique ou de relève chaudière qui
s'enclenche pour assurer un complément de chauffage
pendant les périodes les plus froides.
- 10 -
1
12
6
14
9
7
13
10
2
3 11

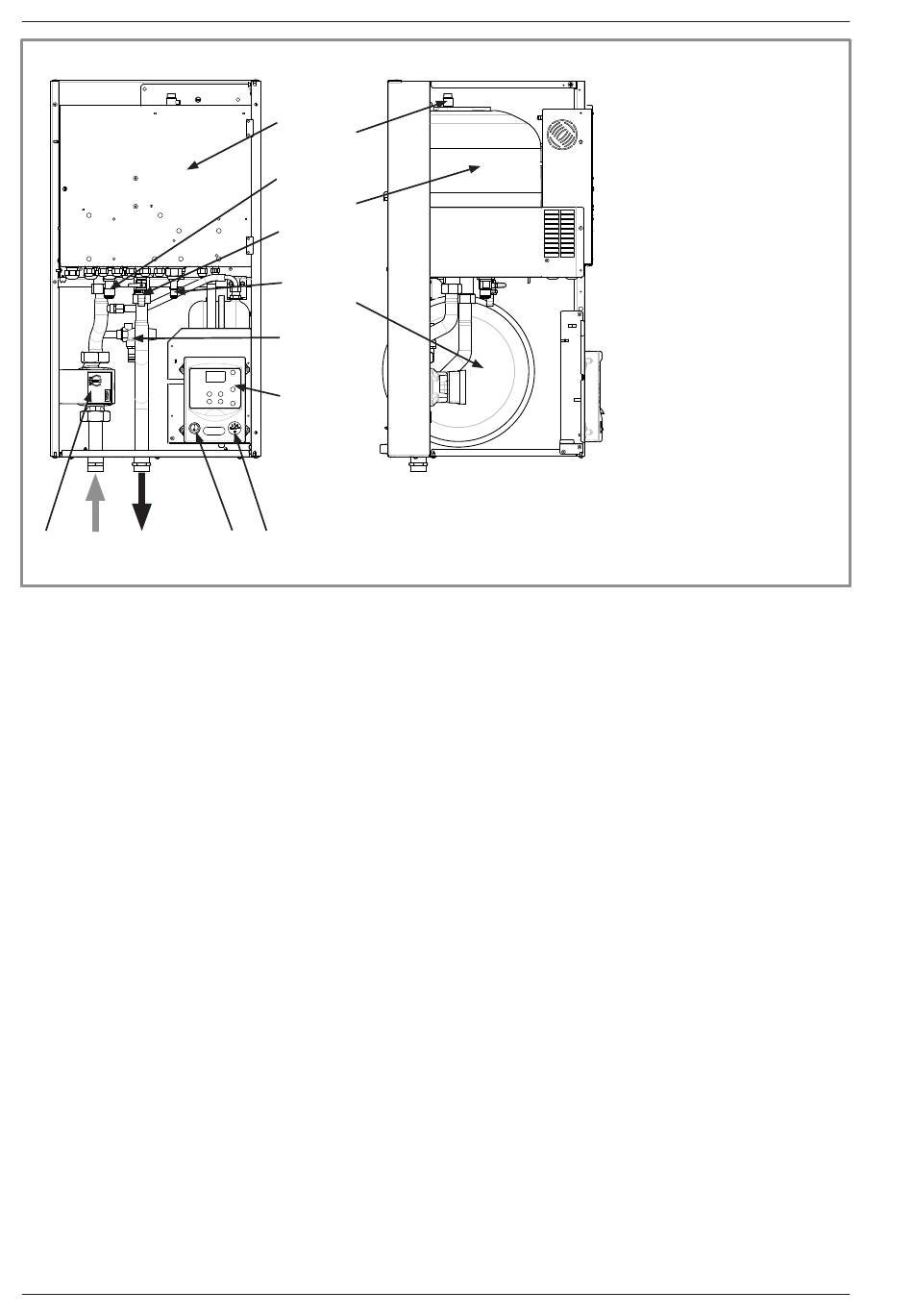

figure 7 - Organes du module hydraulique
figure 6, page 9) :
figure 6, page 9) :
figure 7, page 10) :
figure 6, page 9) :
Légende :
1 - Coffret électrique.
2 - Régulateur / Interface utilisateur.
3 - Interrupteur marche/arrêt.
4 - Circulateur chauffage.
5 - Départ chauffage.
6 - Raccord frigorifique "gaz".
7 - Raccord frigorifique "liquide".
8 - Retour chauffage.
9 - Robinet de vidange.
10 - Soupape de sûreté.
11 - Manomètre.
12 - Purgeur manuel.
13 - Vase d'expansion.
14 - Condenseur.
Vue de côté
• Fonctions de régulation
- La température de départ du circuit de chauffage est
contrôlée par loi d'eau.
- En fonction d'une température de départ chauffage,
la modulation de puissance de l'unité extérieure
s'effectue via le compresseur "inverter".
- Gestion de l'appoint électrique (option).
- Le programme horaire journalier permet de définir
des périodes de température ambiante de confort ou
réduite.
- La commutation de régime été/hiver est automatique.
- Gestion de l'appoint chaudière* (options).
- La sonde d'ambiance* : Apport d'une action corrective
sur la loi d'eau.
- Eau chaude sanitaire* : Programme horaire de chauffe,
gestion du fonctionnement du circulateur ECS.
• Fonctions de protection
- Cycle anti-légionelles pour l'eau chaude sanitaire.
- Protection hors-gel : Si la température de départ du
circuit de chauffage est inférieure à 5 °C, la protection
hors-gel est enclenchée.
*
Dans le cas où la PAC (pompe à chaleur) est équipée des
options et des kits associés.
