• Interconnexion entre unité extérieure et module
hydraulique
Respecter la correspondance entre les repères des
borniers du module hydraulique et de l'unité extérieure
lors du raccordement des câbles d'interconnexion.
Une erreur de connexion peut entraîner la destruction
de l'une ou l'autre des unités.
• Appoints électriques (option)
Si la PAC n'est pas installée en relève de chaudière :
- Raccorder l'alimentation électrique des appoints au
tableau électrique.
• Relève chaudière (option)
" Si l'option relève chaudière est utilisée, l'option
appoint électrique ne doit pas être branchée.
- Se référer à la notice fournie avec le kit relève.
- Se référer à la notice fournie avec la chaudière.
• Ballon sanitaire mixte (option)
Si l'installation est équipée d'un ballon sanitaire mixte
(avec appoint électrique) :
- Se référer à la notice fournie avec le kit sanitaire.
- Se référer à la notice fournie avec le ballon sanitaire
mixte.
- 30 -
5 6
vers contact
d'organe externe*

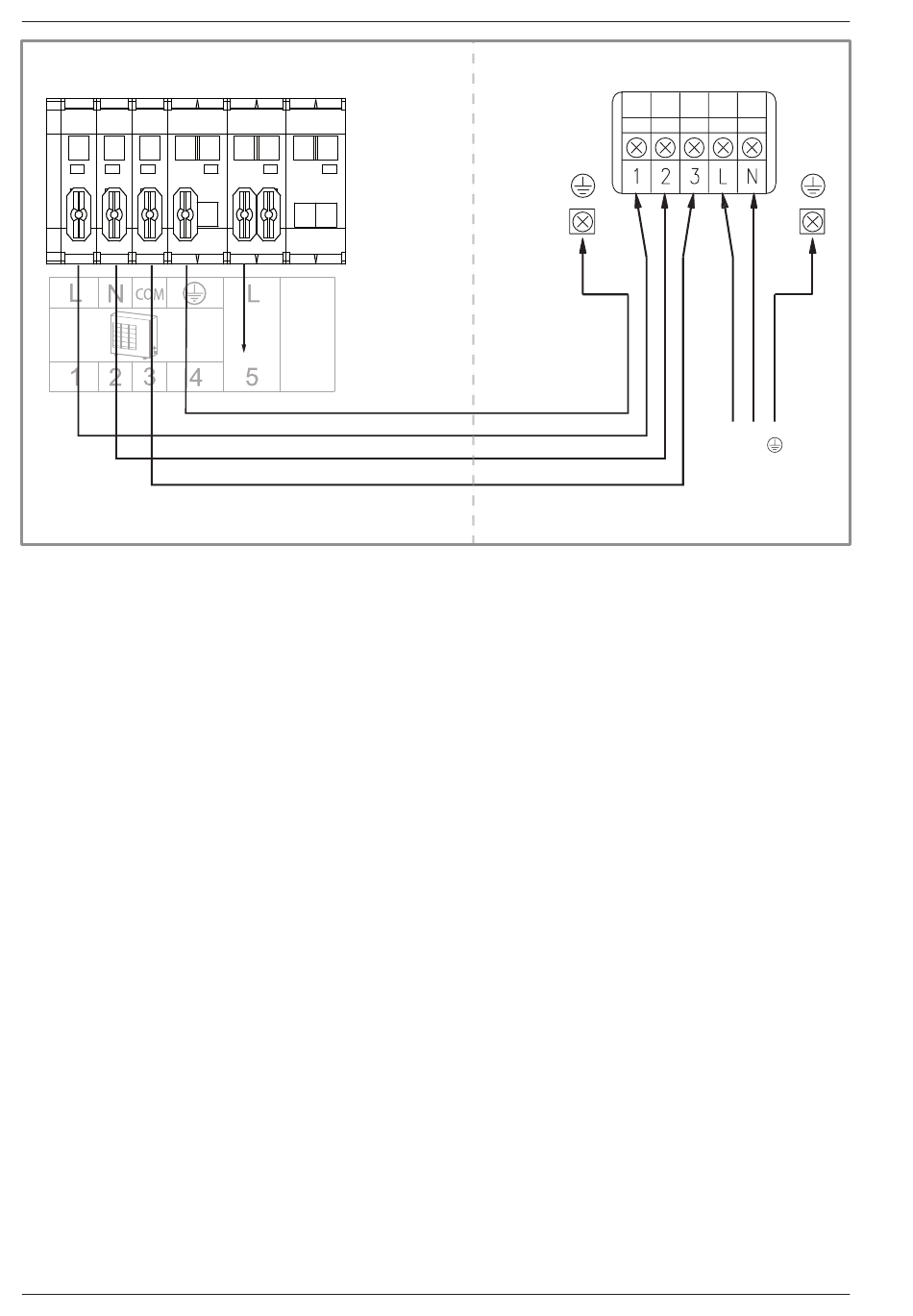

Interconnexion entre unité extérieure
et module hydraulique
figure 31 - Raccordement aux borniers et relais de puissance
vert/jaune
marron
bleu
rouge
• Contrat souscrit avec le fournisseur d'énergie.
Il est possible d'asservir le fonctionnement de la
PAC à des contrats particuliers, HP/HC, jour/nuit.
En particulier, la production d'eau chaude sanitaire
(ECS) à la température confort sera réalisée aux heures
creuses où l'électricité est la moins chère.
- Raccorder le contact "fournisseur d'énergie" sur
l'entrée EX2.
- Régler le paramètre 83 sur "Tarif heures creuses".
• 230V sur entrée EX2 = information "Heures pleines"
activée.
• Délestage ou EJP (Effacement Jour de Pointe)
Le délestage a pour objectif de réduire la consommation
électrique lorsque celle-ci est trop importante par rapport
au contrat souscrit avec le fournisseur d'énergie.
- Raccorder le délesteur sur l'entrée EX1, les appoints
de la PAC et l'appoint ECS seront arrêtés en cas de
surconsommation de l'habitation.
• 230 V sur entrée EX1 = délestage en cours.
• Défauts externes à la PAC
Tout organe de report d'information (thermostat,
pressostat, etc.) peut signaler un problème externe et
stopper la PAC.
- Raccorder l'organe externe sur l'entrée EX3.
• 230 V sur entrée EX3 = Arrêt PAC (le système affiche
l'erreur 369).
- Si plancher chauffant, insérer la sécurité thermique
plancher chauffant sur la liaison du circulateur plancher
chauffant.
Unité extérieure
L N
Alimentation
électrique
230 V
