Pompe à chaleur alféa Evolution 2
Délestage ou EJP
(Effacement Jour de Pointe)
Tarifs, jour/nuit, HP/HC
vers contact
d'organe externe*
(défauts, délesteur,
compteur d'énergie)
* Si l'organe de commande ne délivre pas de contact libre de potentiel,
il faudra relayer le contact pour obtenir un câblage équivalent.
Dans tous les cas, se reporter aux notices des organes externes
(délesteur, compteur d'énergie...) pour réaliser le câblage.
** Option
T75 : Le raccordement de la borne 3 de la centrale ambiance T75
n'est pas obligatoire (éclairage de la centrale ambiance).
2.11 Sonde extérieure
La sonde extérieure
fonctionnement de la PAC.
Consulter les instructions de montage sur l'emballage
de la sonde.
Placer la sonde sur la façade la plus défavorisée, en
général la façade nord ou nord-ouest.
Elle ne doit en aucun cas être exposée au soleil matinal.
Elle sera installée de manière à être facilement
accessible mais au minimum à 2,5 m du sol.
Il faut impérativement éviter les sources de chaleur
comme les cheminées, les parties supérieures des
portes et des fenêtres, la proximité des bouches
d'extraction, les dessous de balcons et d'avant-toits,qui
isoleraient la sonde des variations de la température de
l'air extérieur.
- Raccorder la sonde extérieure aux bornes M et B9 de
la carte de régulation de la PAC.
2.12 Sonde d'ambiance
ou centrale ambiance (option)
La sonde d'ambiance (la centrale ambiance) est facultative.
Consulter les instructions de montage sur l'emballage
de la sonde.
La sonde doit être installée dans la zone de séjour,
sur une cloison bien dégagée. Elle sera installée de
manière à être facilement accessible
Notice d'installation "1616 - FR"
Défaut externe
Circulateur
chauffage

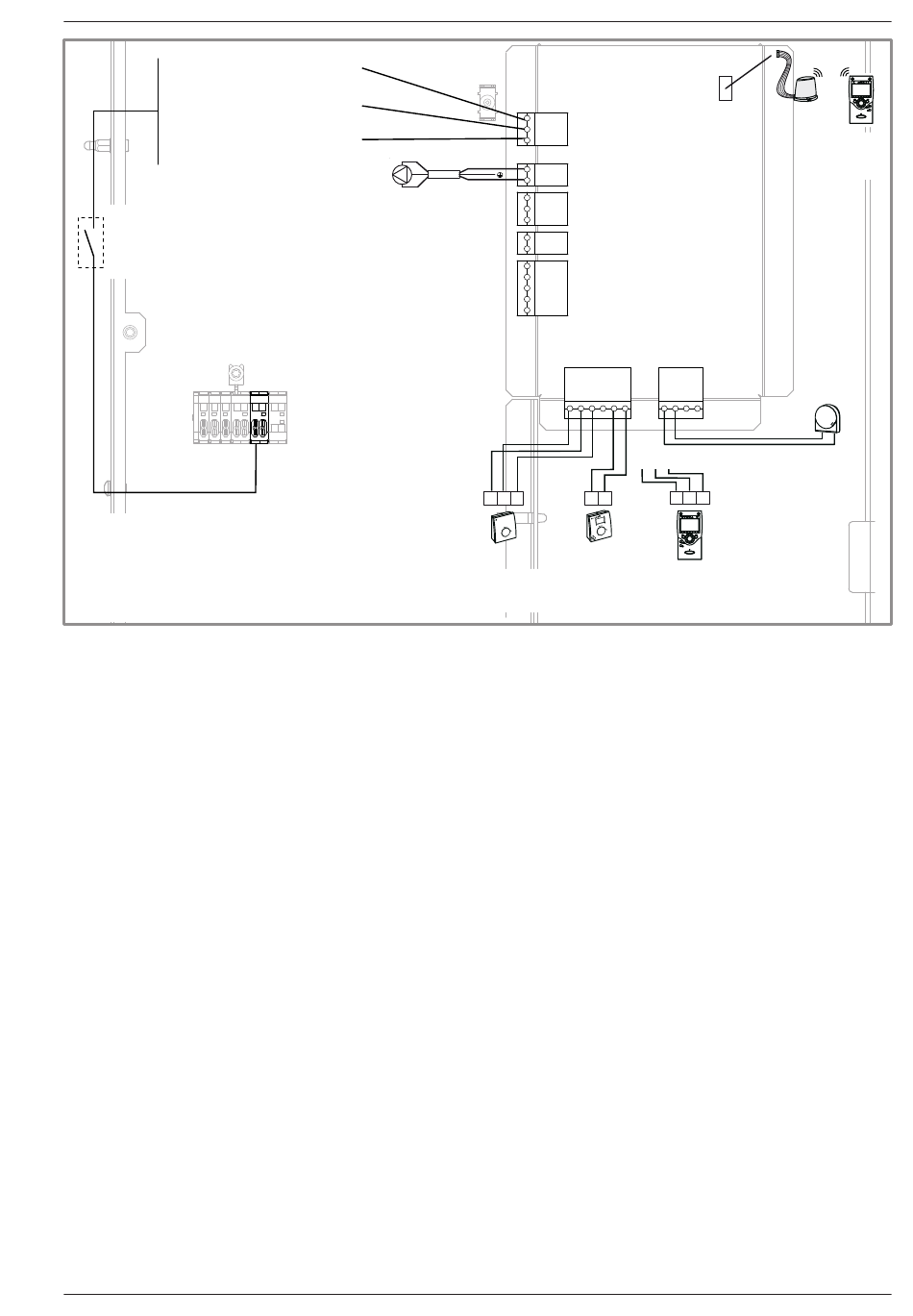

figure 32 - Raccordements sur le régulateur PAC (accessoires et options)
est nécessaire au
EX1
X11
EX2
EX3
QX1 X12
N
X86
B2 M B1 3 2 1
M B2 B1
2 1
ou
Sonde Sonde
d'ambiance d'ambiance
T37** T55**
Éviter les sources de chaleur directe (cheminée,
bon
téléviseur, plans de cuisson, soleil) et les zones de
courant d'air frais (ventilation, porte).
Les défauts d'étanchéité à l'air des constructions se
traduisent souvent par un soufflage d'air froid par les
gaines électriques. Colmater les gaines électriques si un
courant d'air froid arrive au dos de la sonde d'ambiance.
2.12.1 Installation équipée d'une sonde d'ambiance
- Raccorder la sondes sur le connecteur X86
de la carte de régulation de la PAC à l'aide du
connecteur fourni (bornes M, B2, B1 pour la sonde
T37 ou bornes 1, 2 pour la sonde T55).
- T58 : Raccorder la sonde/centrale ambiance radio sur
le connecteur X60
2.12.2 Installation équipée d'une centrale ambiance
- T75 : Raccorder la centrale ambiance sur les
bornes 1, 2, 3 du connecteur X86 de la carte de
régulation de la PAC.
- T78 : Raccorder la sonde/centrale ambiance radio sur
le connecteur X60

2.12.3 Zone ventilo-convecteur

Si l'installation est équipée de ventilo-convecteurs /
radiateurs dynamiques, ne pas utiliser de sonde
d'ambiance
X60
Centrale
ambiance
radioT78**
X84
M B9
Sonde
3 2 1
extérieure
3 2 1
ou
Centrale
ambiance
T75**
- 31 -
