ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
Réglage de la position et de
la garde de la pédale de frein

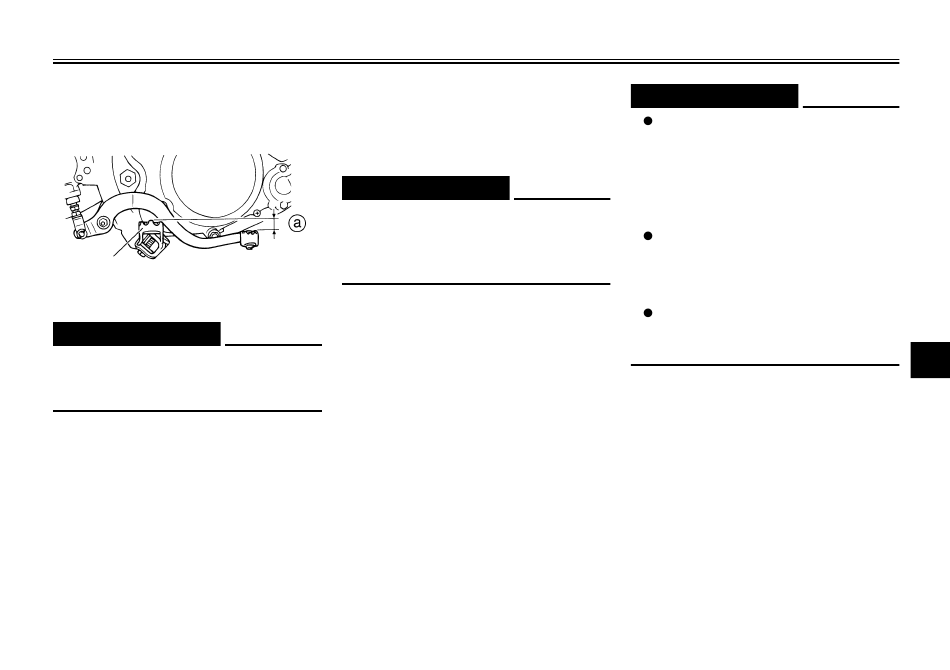

1
1. Repose-pied
(a) Position de la pédale de frein
s AVERTISEMENT
s
Il est préférable de confier ces
réglages à un concessionnaire
Yamaha.
Position de la pédale de frein
Le sommet de la pédale de frein doit
se situer environ 12 à 15 mm (0,47 à
0,49 in) sous le sommet du repose-
pied. Contrôler régulièrement la posi-
tion de la pédale de frein et, si néces-
saire, la régler comme suit.
1. Desserrer le contre-écrou à la
pédale de frein.
FAU22192 2. Pour relever la pédale de frein,
tourner la vis de réglage dans le
sens (a). Pour l'abaisser, tourner
la vis de réglage dans le sens (b).
3. Serrer le contre-écrou.
s AVERTISEMENT
s
Il faut procéder au réglage de la
garde de la pédale de frein après
avoir réglé la position de la pédale
de frein.
Garde de la pédale de frein
La garde de la pédale de frein doit
FWA10670
être de 10 à 15 mm (0,34 à 0,59 in),
comme illustré. Contrôler régulière-
ment la garde de la pédale de frein et,
si nécessaire, la régler comme suit.
Pour augmenter la garde de la pédale
de frein, tourner l'écrou de réglage à
la tringle de frein dans le sens (a).
Pour la réduire, tourner l'écrou de
réglage dans le sens (b).
s AVERTISEMENT
s
FWA11230
6-18
Toujours régler la garde de la
pédale de frein après avoir
réglé la tension de la chaîne de
transmission ou après la dépo-
se et la repose de la roue arriè-
re.
Si on ne parvient pas à obtenir
le réglage spécifié, confier ce
travail à un concessionnaire
Yamaha.
Après avoir réglé la garde de la
pédale de frein, contrôler le
fonctionnement du feu stop.
FWA10680
