FS-1 / FS-1N
CONTRÔLEUR
NCx Number of Cams (nombre des cames sur les entrées 1/2)
Nombre de cames enregistré par tour. A partir de cette valeur le contrôleur calcule la vitesse de rotation
(fréquence mesurée ÷ NCx = vitesse de rotation affichée en RPM ).
En cas de mesures de fréquence NCx doit rester = 1.
• Valeurs: 1...999
• Par défaut: 1
EF1 Enable Frequency (surveillance de glissement devient active au-dessus de EF1)
Cette fonction est utilisée en tant que fonction indépendante du temps (cf STx).
De préférence pour des applications ou le côté sortie peut bloquer pendant le démarrage (par ex. broyeur).
La sortie 1 (surveillance glissement) est maintenue dans l'état "bon" jusqu'à ce que l'entraînement ait atteint
la valeur EF1.
• Valeurs: 0,1...1000,0 Hz ou 1...60.000 RPM (Noter le paramètre DIM!)
• Par défaut: 1 (RPM)
MF1 Multiplication Factor (multiplicateur)
Avec les paramètres MF1 et DF1 on peut calculer le rapport de transmission ou le
rapport de réduction entre l'arbre de rotation d'entraînement et de rotation de sortie.
Ces paramètres permettent de définir un rapport de conversion du type:
• Valeurs: 1...10.000 (seulement nombres entiers)
• Par défaut: 1

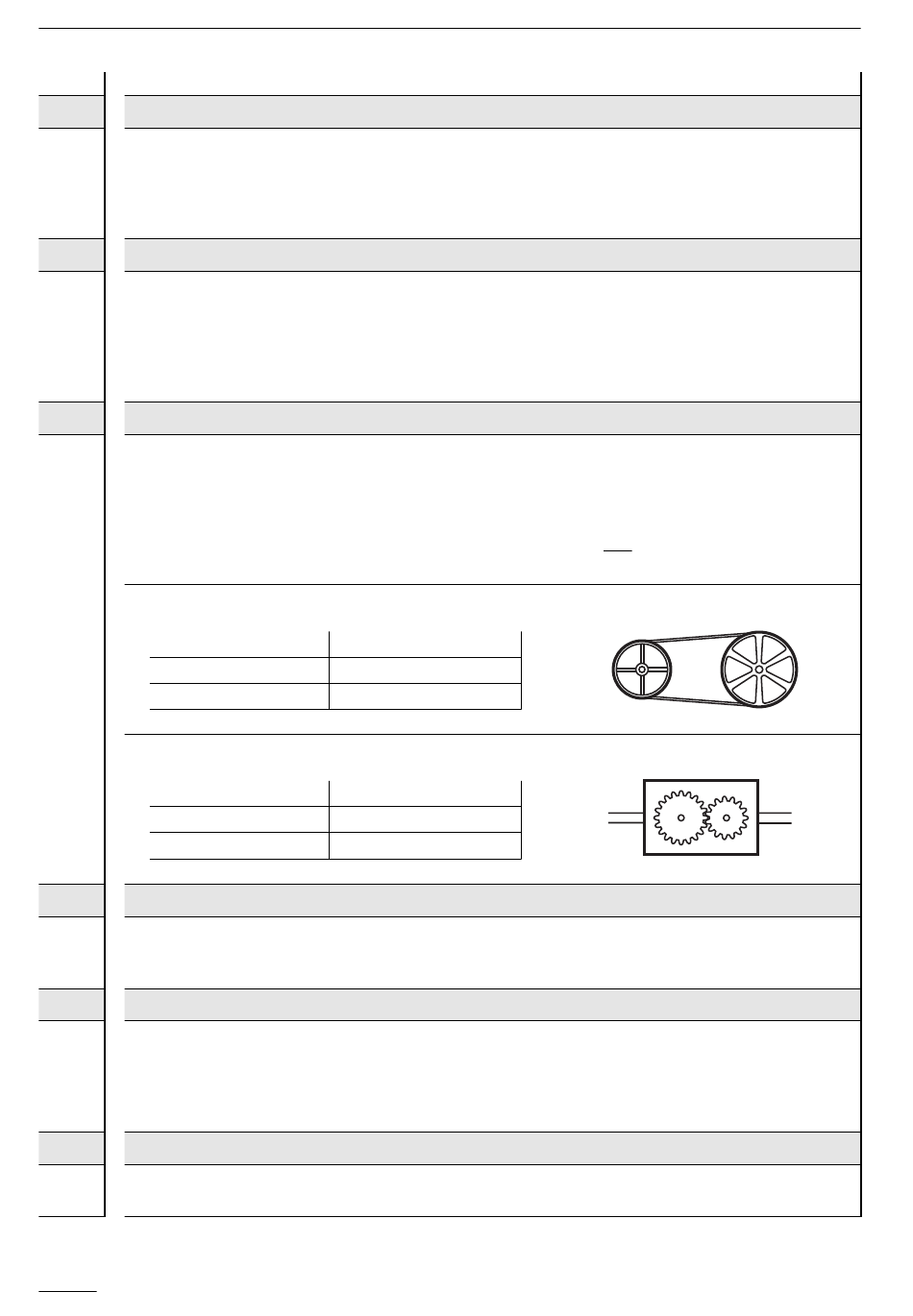

Exemple transmission par courroie trapézoïdale:
côté sortie
1800 RPM
DF1 = 1800
Exemple réducteur de vitesse:
côté sortie
DF1 = 800
DF1 Division Factor (diviseur)
voir MF1
• Valeurs: 1...10.000 (seulement nombres entiers)
• Par défaut: 1
DIM Dimension (format d'affichage)
Affichage en Hz ou RPM (tours par minute)
Quand une nouvelle unité est sélectionnée, le contrôleur convertit toutes les valeurs existantes dans
la nouvelle unité.
• Werte: 0 = RPM / 1 = Hz
• Par défaut: 0 (RPM)
VER Software Version (version du logiciel))
Possibilité de vérifier la version du logiciel installé.
(nombre 5 digits avec l'abréviation VCO)
48
PAGE
entraînement
MF1 = 1500
entraînement
800 RPM
MF1 = 1000
Vitesse de rotation sortie x
1500 RPM
1000 RPM
MF1
= vitesse de rotation entraînement
DF1
côté sortie Abtrieb entraînement Antrieb
Abtrieb Antrieb
côté sortie entraînement
