5 Installation du boîtier de commande
Vous devez installer le boîtier de commande sur la même surface que le projecteur à l'intérieur de la zone de
couverture spécifiée dans les instructions d'installation. Vous pouvez utiliser les piles incluses ou l'ensemble
de câbles de la télécommande (modèle ELPKC28, numéro de pièce V12H005C28) pour alimenter le boîtier de
commande.
Vous devez avoir complété les étapes de la section « Installation du projecteur » du Guide d'installation avant
d'installer le boîtier de commande.
Suivez les étapes ci-dessous pour installer le boîtier de commande et le connecter au projecteur.
Avertissement
Le boîtier de commande doit seulement être connecté aux projecteurs BrightLink Pro 1420Wi/
1430Wi. Ne connectez pas le boîtier de commande à d'autres modèles de projecteur.
Vérifiez l'emplacement pour l'installation

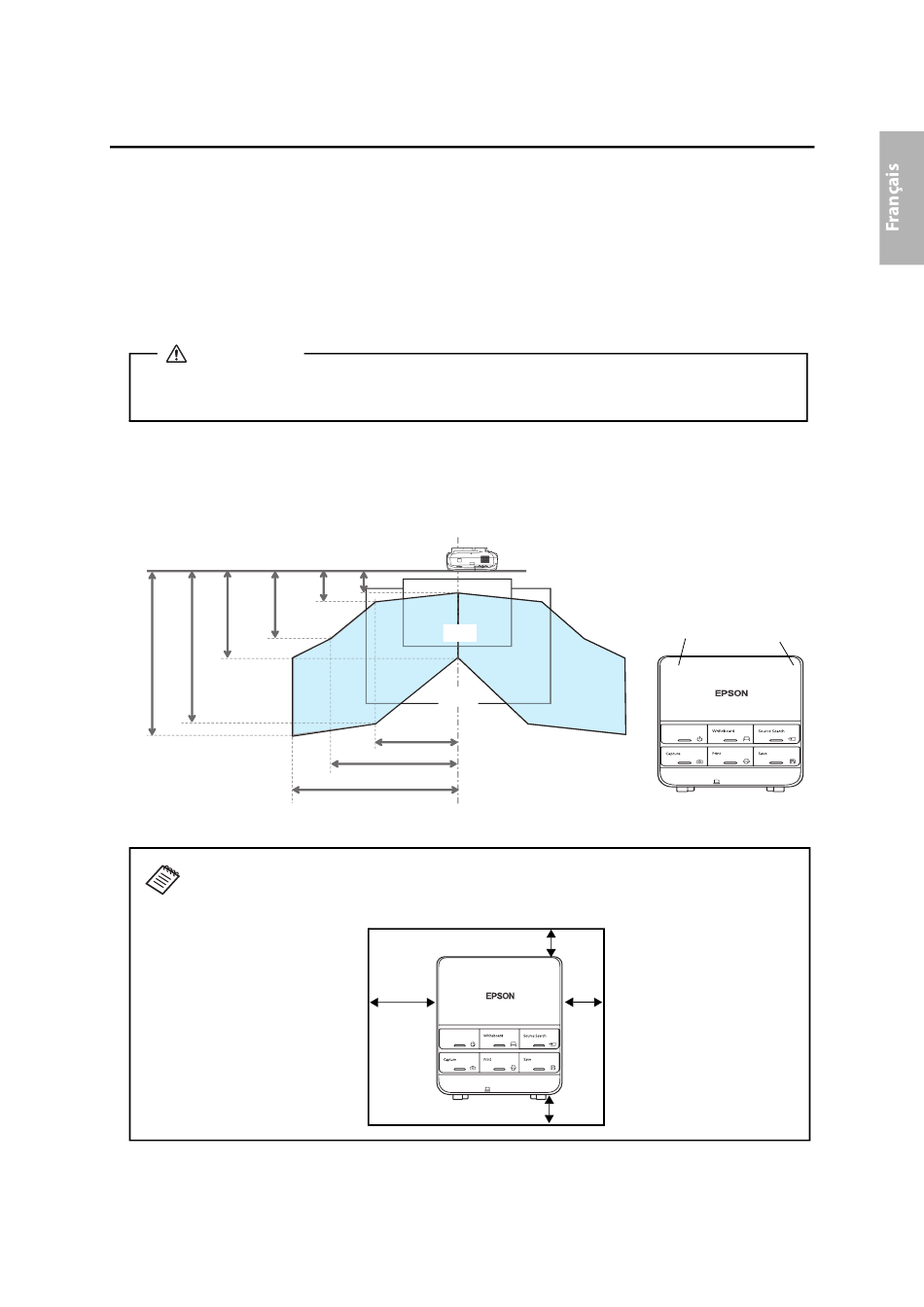

Le boîtier de commande doit être installé dans la zone indiquée dans le diagramme ci-dessous.
0,35 m
0,7 m
0,9 m
2,0 m 1,75 m
(13,8 po)
(35,4 po) (27,6 po)
(78,7 po).( 68,9 po)
Assurez-vous qu'il y a suffisamment d'espace autour du boîtier de commande.
Assurez-vous de laisser assez d'espace à la gauche du boîtier de commande car le
panneau supérieur s'ouvre vers la gauche.
0,25 m
(9,8 po)
60 po
100 po
1,0 m (39,3 po)
1,5 m (59,0 po)
2,0 m (78,7 po)
50 mm (2 po)
100 mm
(3,9 po)
50 mm (2 po)
51
Zones d'émission
infrarouge
50 mm
(2 po)
