Démarrage initial
6.4 Configuration du système de variateur
Avant que le système de variateur soit complètement
fonctionnel, il convient de configurer l'unité sur le panneau
de commande local (LCP). L'étiquette du système de
variateur de haut niveau est requise pour les étapes
suivantes. Se reporter à l'Illustration 4.1.
1.
Appliquer la tension. Au démarrage, l'écran LCP
affiche Alarme 250, Nouvelle pièce.
2.
Appuyer deux fois sur la touche [Main Menu] du
LCP. Voir l'Illustration 6.1.
3.
Appuyer sur les touches de navigation et sur [OK]
pour atteindre le groupe de paramètres 14-**
6
6
Fonct.particulières. Descendre ensuite jusqu'au
paramétre 14-23 Réglage code de type.
4.
Faire défiler le sous-menu pour faire correspondre
les 39 caractères du code type aux 20 groupes
d'index. Voir le Tableau 6.2. Appuyer sur [OK] pour
saisir la valeur.
5.
À l'index numéro 20, sélectionner Save to
EEPROM (Enregistrer dans l'EEPROM) et appuyer
sur [OK]. Lorsque le système finit d'écrire les
données de l'EEPROM, l'écran affiche Pas de
fonction.
6.
Mettre le système de variateur hors tension puis
le rallumer. Appuyer sur [RESET] pour supprimer
l'alarme.
AVIS!
LE CODE TYPE SAISI EST INCORRECT
Si le code type saisi est incorrect, accéder au
paramétre 14-29 Code service et saisir 00006100. Cette
étape permet d'accéder au paramétre 14-23 Réglage code
de type pour saisir à nouveau le code type.
46
®
VLT
Parallel Drive Modules
1
2
3
1
2
3

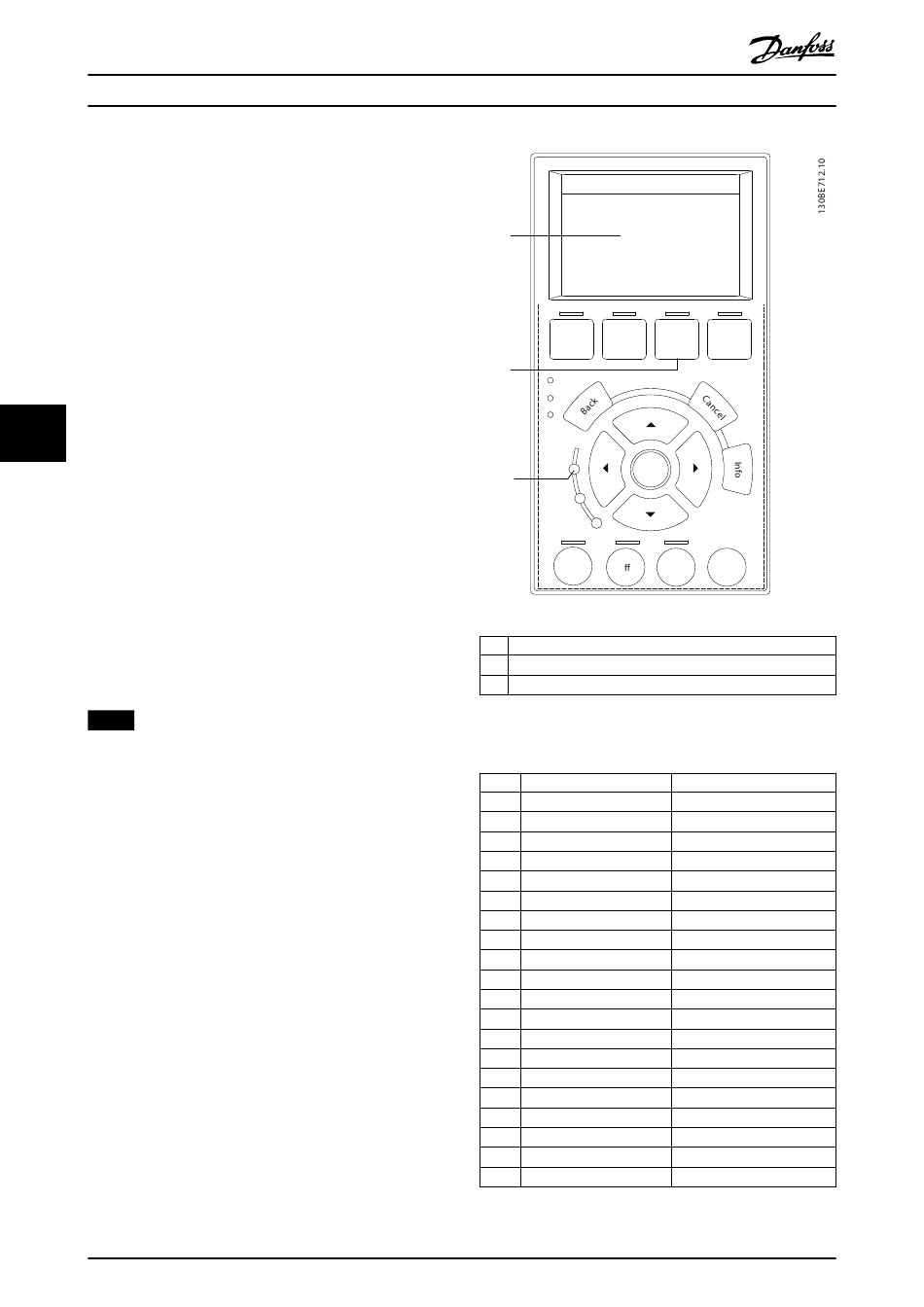

Illustration 6.1 Panneau de commande local (LCP)
Index Description
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
Tableau 6.2 Index du code type
Danfoss A/S © 4/2016 Tous droits réservés.
Quick
Main
Status
Menu
Menu
On
OK
Warn.
Alarm
Hand
Auto
O
on
on
Écran LCP
Touche [Main Menu]
Voyant lumineux
Groupe de produits
Gamme
Puissance
Tension
Protection
Filtre RFI
Frein et arrêt
Affichage
Tropicalisation
Options secteur
Adaptation A
Adaptation B
Logiciel
Langue
Options A
Options B
Options C0
Options C1
Options C
Options D
Alarm
Log
Reset
Unités du code type
1–3
4–6
7–10
11–12
13–15
16–17
18
19
20
21
22
23
24–27
28
29–30
31–32
33–34
35
36–37
38–39
MG37K204
