Pour une précision accrue du capteur, l'appareil dispose d'une fonction d'étalonnage personnalisé qui permet de saisir jusqu'à cinq points pour la
température et cinq points pour l'humidité relative. Pour effectuer ce réglage et accéder à la fenêtre d'étalonnage personnalisé, cliquer sur
. Pour plus de détails sur cette fonctionnalité, consulter le manuel de NXperience.
11.3.3 PARAMÈTRES DE SORTIE
En cliquant sur l'icône
, il est possible de configurer les sorties analogiques de la transmission, des sorties d'alarme et de l'avertisseur
sonore.

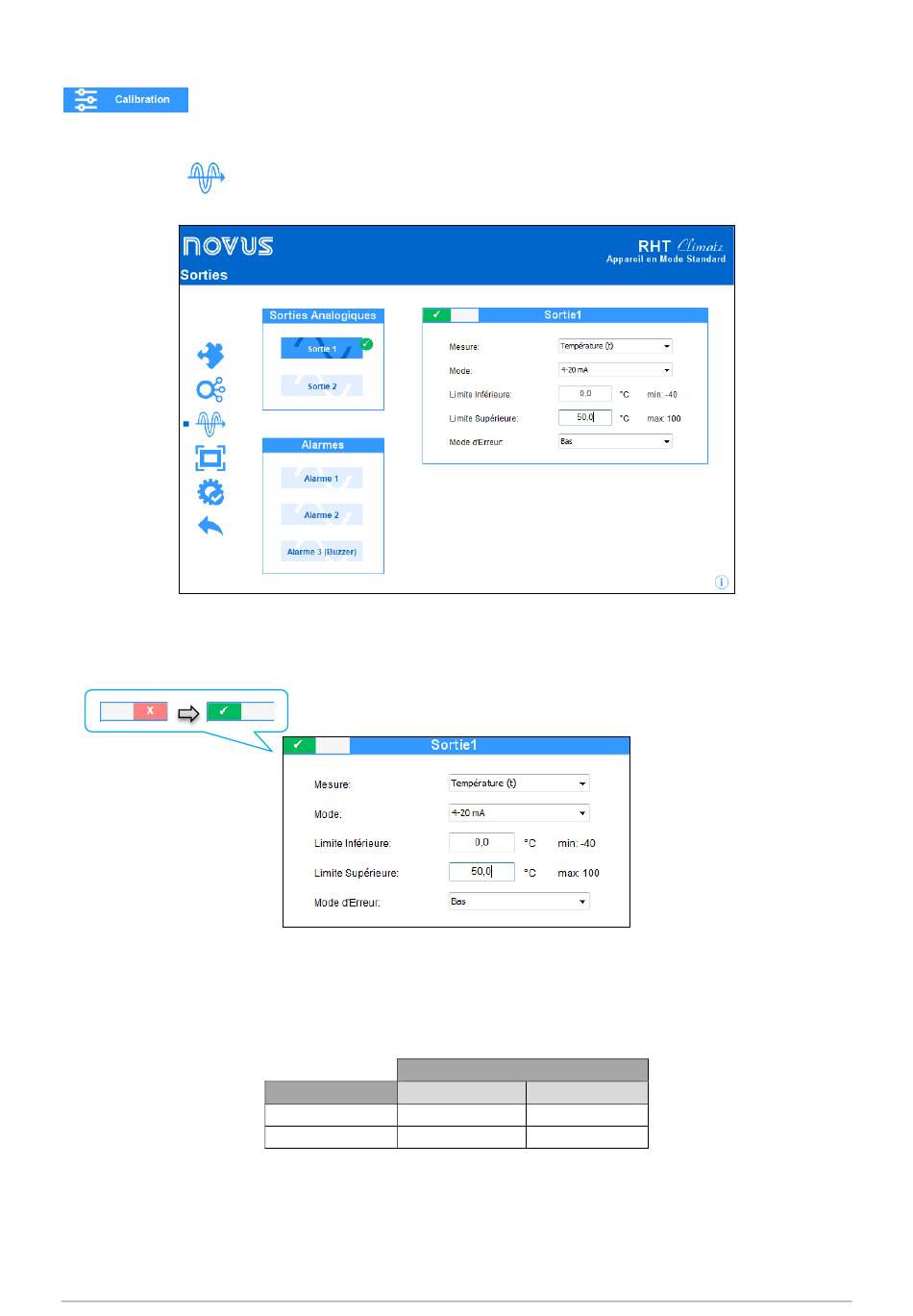

Fig. 33 – Écran de configuration des sorties
11.3.3.1 Configuration des sorties de transmission
Pour sélectionner la sortie analogique à configurer, cliquer une fois sur le bouton de sortie analogique et l'activer en faisant glisser le commutateur
vers la droite.
Fig. 34 – Écran Configuration de sortie 1
Dans le champ Mesure, on peut sélectionner la propriété psychrométrique qui sera transmise par la sortie analogique. Le Mode de sortie
analogique permet de sélectionner le type de signal à utiliser pour la transmission : 0-10 V ou 4-20 mA. Le signal électrique de la sortie sera
proportionnel à la grandeur sélectionnée, en respectant les valeurs configurées dans la Limite Inférieure et la Limite Supérieure.
En cas de défaillance du capteur, la grandeur à transmettre passe en Mode d'Erreur. Pour la condition d'erreur, on doit sélectionner l'état Bas ou
Haut.
Mode d'erreur
Mode
Bas
Haut
0 - 10 V
0 V
10 V
4 - 20 mA
3,6 mA
21,0 mA
Tableau 66 – Mode d'erreur
11.3.3.2
Configuration des sorties d'alarme et de l'avertisseur sonore
NOVUS AUTOMATION
38/47
