Retrouvez tous les produits Atlantic sur www.confort-electrique.fr

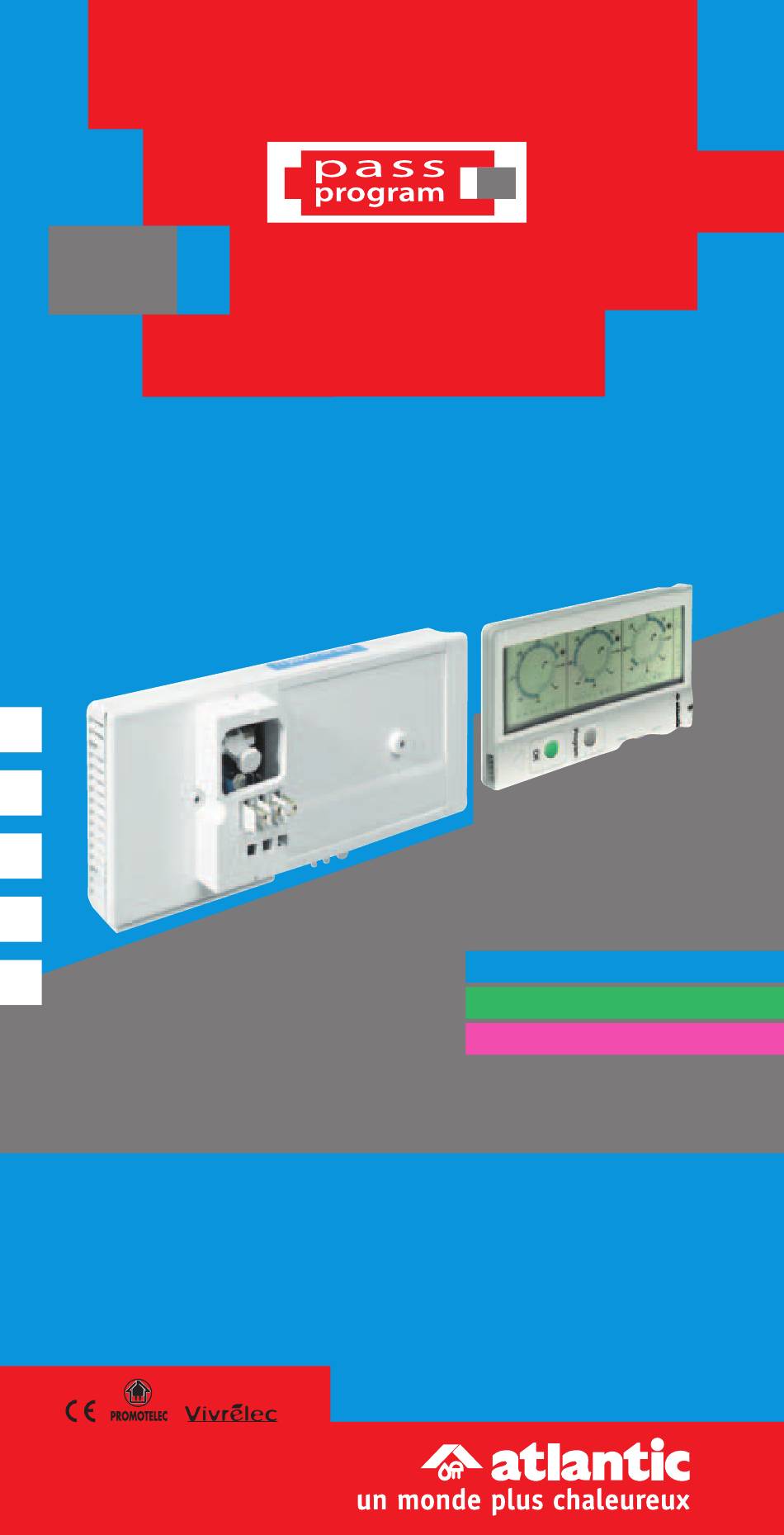

Notice d'installation et d'utilisation

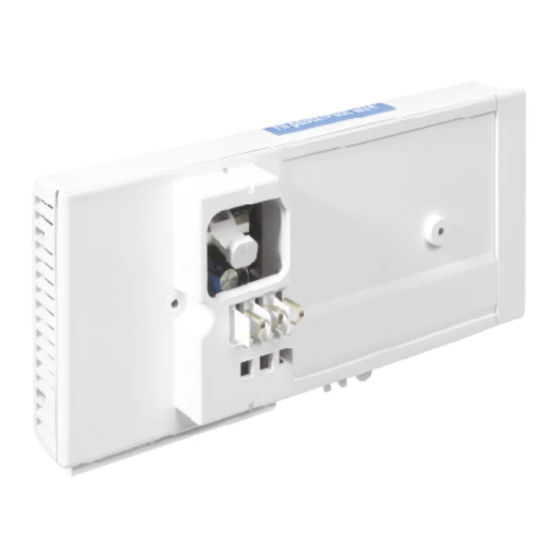

Kit Fil Pilote
Interface et Chronopass
Pilot Wire Kit
Interface and Chronopass Timer
F
GB
SP
D
RU
Compatible : appareils Pass Program
Atlantic, Pack Énergie
Compatibility : Programming radiators and panel heaters,
Centralised Energy Pack
À conserver par l'utilisateur
installation manual
To be retained by the user
Téléchargé sur www.confort-electrique.fr
User and
Chronopas
Fil Pilote
Courant Porteur X2D
Courant Porteur TDM
Pilot Wire Kit
Mains borne signalling X2D
Mains borne signalling TDM
s
Publicité
Table des Matières
Manuels Connexes pour Atlantic Pass Program
Sommaire des Matières pour Atlantic Pass Program
- Page 1 Retrouvez tous les produits Atlantic sur www.confort-electrique.fr Notice d’installation et d’utilisation À conserver par l’utilisateur User and installation manual To be retained by the user Kit Fil Pilote Interface et Chronopass Pilot Wire Kit Interface and Chronopass Timer Chronopas Fil Pilote...
-
Page 2: Samedi Et Dimanche, Je Suis En Confort
Retrouvez tous les produits Atlantic sur www.confort-electrique.fr L’appareil que vous venez d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité. Nous vous remercions de ce choix et de votre confiance. Nous espérons qu’il vous apportera une entière satisfaction. -
Page 3: Activation Du Programmateur
Retrouvez tous les produits Atlantic sur www.confort-electrique.fr TILISATION Activation du programmateur Un appui sur n'importe quelle touche ou le retrait de son support fait apparaître l'écran, sauf si le programmateur a été mis en sécu- rité enfant (voir paragraphe Sécurité enfant). -
Page 4: Sécurité Enfant
Retrouvez tous les produits Atlantic sur www.confort-electrique.fr Mise en veille L’afficheur du programmateur se met en veille automatiquement après 4 minutes sans action sur les touches. Sécurité enfant Maintenez un appui sur le bouton puis appuyez sur le bouton pour mettre le programmateur en sécurité enfant (les touch- es sont alors inactives). -
Page 5: L'appareil Équipé De Votre Interface Et Du Programmateur
Retrouvez tous les produits Atlantic sur www.confort-electrique.fr a- Votre logement est équipé d’un fil pilote L’appareil équipé de votre interface et du programmateur “pilotera” l’ensemble des appareils qui lui sont reliés. 15 maxi PROGRAMMATEUR INTERFACE APPAREIL APPAREIL APPAREIL APPAREIL ESCLAVE 1... - Page 6 Retrouvez tous les produits Atlantic sur www.confort-electrique.fr c- Comment installer l’interface sur votre appareil ? 1) Retirez l’appareil des fixations murales (après avoir mis l’instal- lation électrique Hors tension). 2) Retirez le cache de protection transparent à l’aide d’un tournevis.
-
Page 7: Sur Quels Appareils Installer L
Retrouvez tous les produits Atlantic sur www.confort-electrique.fr NEUTRE Neutre=bleu Phase=marron ALIMENTATION PHASE Fil pilote=Noir Branchement recommandé Schéma 1 BOITE DE RACCORDEMENT pour la sécurité NEUTRE Neutre=bleu Phase=marron ALIMENTATION PHASE Fil pilote=Noir Appareil à régulation FIL PILOTE électronique BOITE DE RACCORDEMENT Schéma 2... -
Page 8: Fonction Anti-Vol
Retrouvez tous les produits Atlantic sur www.confort-electrique.fr 2- Fusible de sécurité En cas d’installation non conforme ou de graves perturbations électriques, l’interface Fil Pilote est protégée par un fusible. En cas de coupure du fusible, aucune programmation n’est transmise par le programmateur et les appareils reliés fonctionnent en mode... -
Page 9: Installation Avec Interface Courant Porteur
Retrouvez tous les produits Atlantic sur www.confort-electrique.fr NSTALLATION AVEC INTERFACE COURANT PORTEUR Veuillez vous reporter à la notice spécifique livrée avec l’interface Courant porteur. NSTALLATION SUR SECHE SERVIETTES Pour les sèche-serviettes programma- bles, le programmateur s’intègre à l’ar- rière du boitier de commande. -
Page 10: Programming Example
Retrouvez tous les produits Atlantic sur www.confort-electrique.fr The appliance you have just purchased has undergone many checks and test to ensure its quality.We thank you for your confidence in our product and hope that you will be completely satisfied with your choi-... - Page 11 Retrouvez tous les produits Atlantic sur www.confort-electrique.fr Activating the programmer Pressing any button or removing it from its bracket makes the screen appear unless the programmer has been set to Child Safety mode (see the “Child Safety” section). Setting the clock...
-
Page 12: Sleep Mode
Retrouvez tous les produits Atlantic sur www.confort-electrique.fr Sleep mode The programmer’s display automatically goes into Sleep mode if the buttons are not used for 4 minutes. Child safety Hold down button and then press button to set the pro- grammer to Child Safety mode (the buttons are then disabled). - Page 13 Retrouvez tous les produits Atlantic sur www.confort-electrique.fr a- Your dwelling has a pilot wire The appliance fitted with your interface and the programmer will “control” all the units connected to it. Maximum 15 units PROGRAMMER INTERFACE SLAVE SLAVE SLAVE MASTER...
- Page 14 Retrouvez tous les produits Atlantic sur www.confort-electrique.fr c- How to install the interface on your appliance? 1) Remove the appliance from the wall (after switching off the power supply). 2) Remove the transparent protective cover with a screwdriver. Do not bend the contact lugs.
- Page 15 Retrouvez tous les produits Atlantic sur www.confort-electrique.fr NEUTRAL Neutral=Blue Live=Brown SUPPLY LIVE pilot wire=Black Connection recommended CONNECTION BOX for safety Drawing 1 NEUTRAL Neutral=Blue SUPPLY Live=Brown LIVE Electronically PILOT WIRE pilot wire=Black controlled unit CONNECTION BOX Drawing 2 NEUTRAL Neutral=Blue...
- Page 16 Retrouvez tous les produits Atlantic sur www.confort-electrique.fr 2- Safety fuse The pilot wire interface is fitted with a fuse to protect against inappropriate installation or serious fluctuation sin the electrical supply. If the fuse blows, the programmer sends no programming instructions and the connected units operate in “Comfort”...
- Page 17 Retrouvez tous les produits Atlantic sur www.confort-electrique.fr NSTALLATION WITH A CARRIER CURRENT NTERFACE Please refer to the specific instructions supplied with the carrier current interface. NSTALLATION ON TOWEL DRYERS For programmable towel dryers, the programmer is fitted in the rear of the control box.
