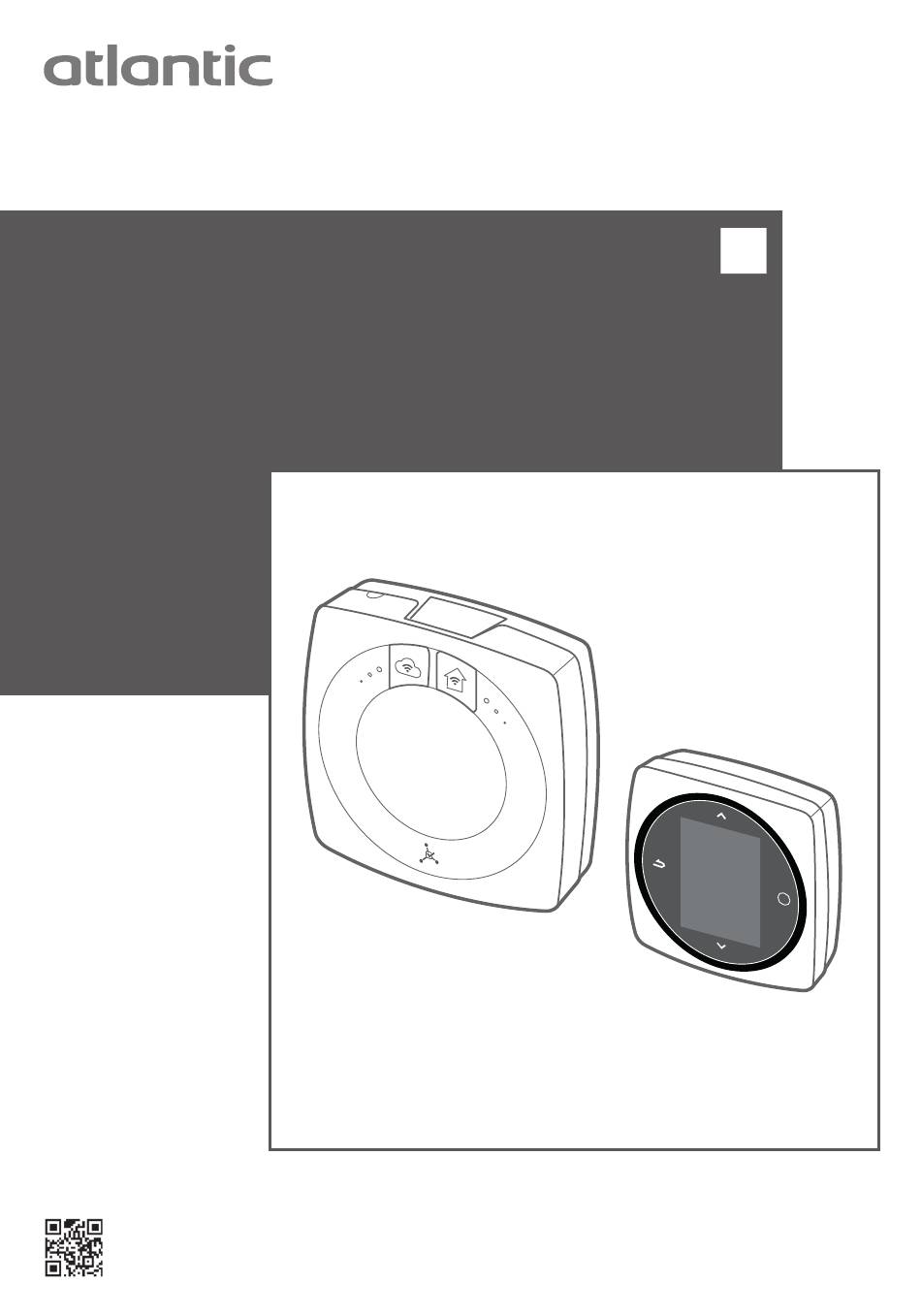

- Page 1 Notice d’installation Navizone centrale et hub Pack filaire ou pack à piles NI 00U07742080 A Destinée au professionnel. 04/2024 À conserver par l’utilisateur pour consultation ultérieure.
- Page 2 Contenu du pack Navizone centrale à piles Caractéristiques techniques pack filaire Caractéristiques techniques pack à piles Hub Navizone Choix de l'emplacement Dimensions Ouverture du hub Navizone Raccordement et protection électrique Installation sur boîte d'encastrement Installation en saillie Prise en main Navizone centrale...
- Page 3 AVERTISSEMENTS ET PRÉCAUTIONS • Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à...
- Page 4 Ne pas mélanger des piles neuves et des piles usées, ni différents types de piles. Par la présente, le Groupe Atlantic déclare que l’équipement Navizone centrale et hub est conforme aux exigences essentielles de la directive RED 2014/53/UE. La déclaration de conformité UE complète de cet équipement est disponible à...
- Page 5 PROTECTION DE L'ENVIRONNEMENT Ce symbole présent sur le produit ou sur l’emballage indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte de déchets chargé du recyclage des équipements électriques et électroniques.
- Page 6 CONTENU DU PACK NAVIZONE CENTRALE FILAIRE Hub Navizone Support mural Serre-câble Vis de fixation hub Navizone du serre-câble (x2) Notice d’installation Navizone centrale et hub Pack filaire ou pack à piles NI 00U07742080 A Destinée au professionnel. 02/2024 À conserver par l’utilisateur pour consultation ultérieure.
- Page 7 CARACTÉRISTIQUES TECHNIQUES PACK FILAIRE Navizone centrale Hub Navizone filaire 230 VAC / 50-60 Hz Alimentation 24 VAC / 10 mA - 3 W Température de l’environnement : Condition -20 °C à +60 °C de stockage Humidité relative : 5 à 85 % (sans condensation) Température de l’environnement : 0 °C à...
- Page 8 CARACTÉRISTIQUES TECHNIQUES PACK À PILES Navizone centrale à Hub Navizone pile 230 VAC / 50-60 Hz 4xAAA (1,5 V) Alcaline Alimentation - 3 W ou NiMh Température de l’environnement : Condition -20 °C à +60 °C de stockage Humidité relative : 5 à 85 % (sans condensation) Température de l’environnement : 0 °C à...
- Page 9 HUB NAVIZONE ▪ Choix de l'emplacement Le hub Navizone doit être installé dans un espace technique à • proximité de la box internet et des produits Navizone. Éviter la proximité des câbles électriques et des champs • magnétiques. Ne pas installer l’appareil à l’intérieur d’une structure métallique •...
- Page 10 ▪ Ouverture du hub Navizone Vis imperdable empreinte Pozidriv...
- Page 11 ▪ Raccordement et protection électrique Raccorder le hub Navizone à une ligne d'alimentation secteur dédiée et protégée par un dispositif de déconnexion, type disjoncteur bipolaire 2A (non fourni). Pour mettre hors tension l'appareil, utiliser le dispositif de déconnexion d'alimentation (disjoncteur bipolaire) afin de couper simultanément la phase et le neutre.
- Page 12 ▪ Installation sur boîte d'encastrement...
- Page 13 ▪ Installation en saillie...
- Page 14 ▪ Prise en main...
- Page 15 (verre ou béton spécial par exemple). La distance entre le hub Navizone et la Navizone centrale ne • doit pas dépasser 30 m en champs libre ou 2 étages. Dans le cas contraire, l’utilisation d’un ou de plusieurs répéteurs est...
- Page 16 ▪ Dimensions 23 modèle filaire Unité : mm 29 modèle à piles Ø 3,3 Ø 3,3 Ø 60 ▪ Support mural modèle filaire Ouverture de la Navizone centrale Ouvrir délicatement à la main ▪ Protection de la Navizone centrale Garder l'opercule de protection sur l’appareil durant toute la durée du chantier.
- Page 17 ▪ Installation modèle filaire La fixation peut se faire directement sur le mur ou sur boîte d’encastrement (vis non fournies). Type de câble : rigide de 0,5 à 1,5 mm • ou souple 0,5 à 0,75 mm avec embouts rigides. •...
- Page 18 ▪ Installation modèle à piles Fixer le support sur le mur à l’aide de 2 vis (non fournies). Type de piles : 4xAAA (1,5 V) Alcaline ou NiMh. ▪ Prise en main Touche de sélection Indicateur de message piles faibles ou erreur (en cas de piles faibles, les changer sous 3 semaines) Touche de validation /...
- Page 20 Date de mise en service : WWW.ATLANTIC-PROS.FR/ Rubrique ESPACE SAV Coordonnées de l’installateur ou service après-vente. TÉL. SYSTÈMES 04 72 10 60 28 TÉL. HOME 04 72 10 27 50...
