• Tubería de descarga
Una válvula de retención está instalada aguas arriba del condensador. Permite reducir las presiones y
evitar la migración de fluido frigorígeno al compresor durante las fases de parada.
• Tubería de líquido
Se deberán limitar las pérdidas de carga. Los accesorios instalados en la línea de líquido (filtro
deshidratador, electroválvula, visor, etc.) generan pérdidas de carga que pueden ser importantes.
5 Conexiones eléctricas
Antes de cualquier operación, asegurarse de que el grupo esté fuera de
tensión.
Esquemas eléctricos
Ver anexo 2, página 55 a 59.
Recordatorios
Para preservar la máxima calidad del grupo TECUMSEH EUROPE y lograr un funcionamiento adecuado,
se aconseja:
- Validar la compatibilidad de la tensión de alimentación de la instalación con la del grupo (ver placa de
identificación, página 34).
- Validar la compatibilidad del esquema eléctrico del grupo con el de la instalación.
- Dimensionar los cables de conexión (potencia, control) en función de las características del grupo
instalado (ver cuadro de las intensidades en el anexo 2, página 55).
- La línea de alimentación eléctrica deberá ser protegida e incluir una conexión de puesta a tierra.
- Efectuar las conexiones eléctricas de acuerdo con las normas del país.
Conexión de los componentes
Consultar el esquema eléctrico (ver anexo 2, páginas 56 a 59) para conectar los componentes.
- Conectar todos los aparatos de regulación y de seguridad montados en la máquina.
- Bloquear el o los cables con los aprietacables puestos a disposición sobre el grupo.
- Cerrar el compartimiento eléctrico después del cableado.
HGA.indd 37

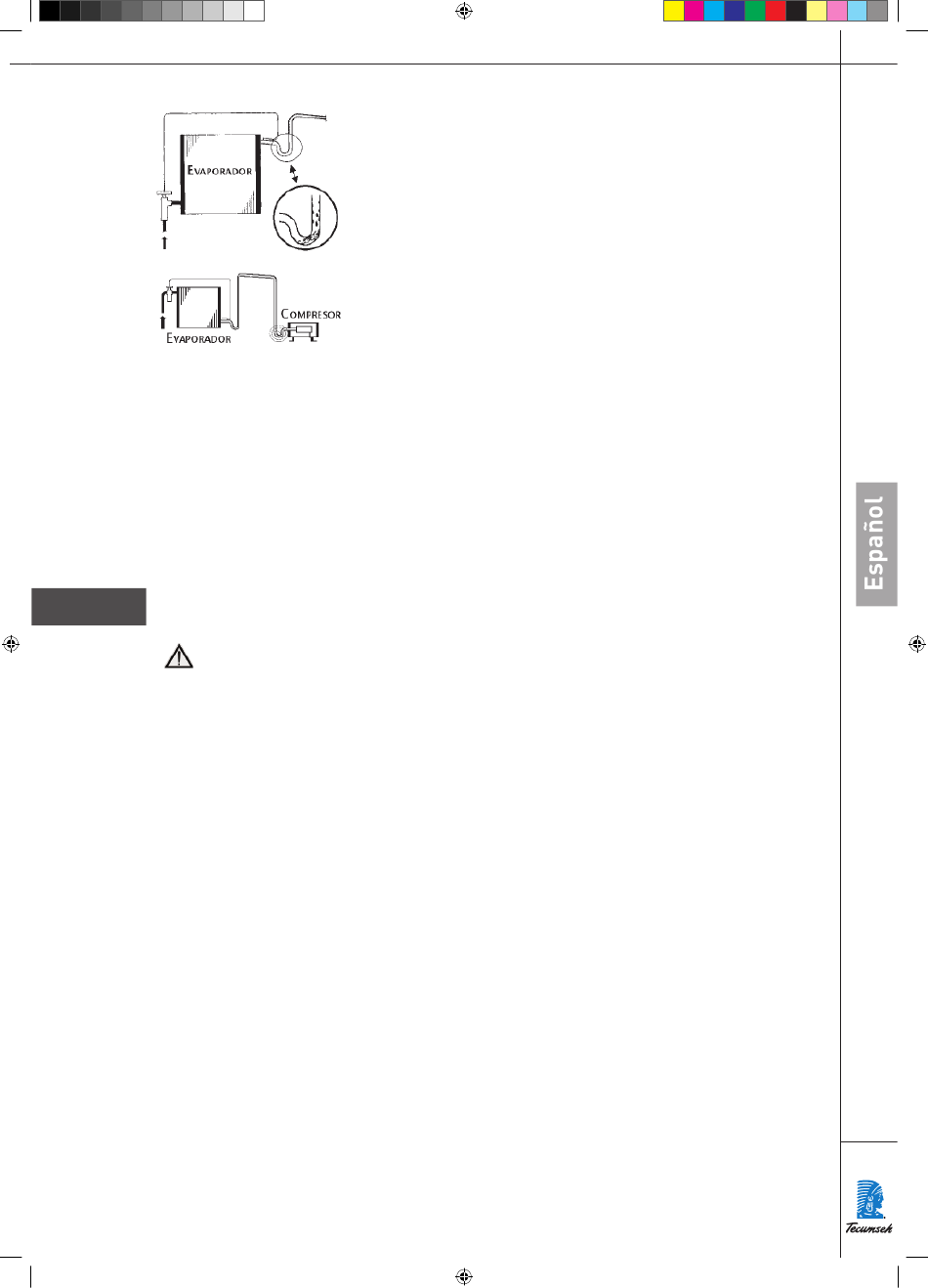

- En caso de que el compresor esté situado a un nivel mas alto que el
evaporador, serán necesarias columnas ascendentes de aspiración y la
velocidad del fluido deberá ser suficiente para llevar el aceite a las partes
verticales.
- En caso de que el compresor esté situado al mismo nivel que el eva-
porador o por debajo del mismo, se recomienda que el punto más alto
de la tubería de aspiración esté por encima del evaporador.
