8. Voir Figure 15. Notez la position des
repères sur la roue d'entraînement
du gobo A et sur le support du gobo
B. Notez également la position de
l'aimant de positionnement du
support du gobo C et de l'aimant de
positionnement de la roue du gobo
D. Chaque fois que vous retirez un
support de gobo de la roue, tournez
la roue d'entraînement (deux fois si
nécessaire) jusqu'à ce que les
repères s'alignent exactement.
Nous vous recommandons de
retirer seulement un support de
gobo à la fois. Évitez de tourner la
roue d'entraînement lorsqu'un
support de gobo est absent de la
roue de gobo. Cela permet de
garder les gobos dans leur
orientation correcte, en évitant la
nécessité de reprogrammer les
cues ou d'ajuster les positions du
gobo dans l'appareil parce qu'une
orientation de gobo a changé pendant l'entretien. Notez que si nécessaire, vous pouvez ajuster les
positions initiales des gobos rotatifs à tout moment en utilisant le menu SERVICE
panneau de contrôle.
9. Voir Figure 16. Avec les repères alignés, soulevez légèrement le bord extérieur du support du gobo et
sortez celui-ci de la roue du gobo. Notez comment la languette du support de gobo (voir ci-contre)
s'engage dans une cavité de la roue d'entraînement du gobo. Vous devrez réinstaller le support de gobo
dans la roue d'entraînement avec la languette dans la même position.
10. Pour plus de détails sur le remplacement d'un gobo dans un support de gobo, voir la section suivante
de ce manuel.
11. Lors de la réinstallation d'un support de gobo dans la roue de gobo, suivez la procédure ci-dessus en
ordre inverse.
N'appliquez pas de lubrifiant sur le support de gobo ou la roue d'entraînement.
Pour installer le support de gobo, alignez les repères du support de gobo et de la roue d'entraînement
du gobo et placez la languette correctement dans son emplacement dans la roue d'entraînement du
gobo. Vérifiez que le support de gobo est bien fixé dans la roue après l'avoir installé.

Installation d'un gobo dans un support de gobo

Tous les gobos rotatifs de l'appareil ERA 600 Performance sont retenus dans leurs supports par
des ressorts et peuvent être retirés de leurs supports comme décrit ci-dessous.
Notez que le gobo en verre fusionné Limbo (Crystal) possède un support de gobo et un ressort
spécialement conçus pour ce gobo, qui présente une épaisseur plus importante. Les gobos en verre
fusionné, leurs supports de gobo et leurs ressorts de rétention ne sont pas interchangeables avec les
autres gobos et supports de gobo.
Orientation du gobo
Assurez-vous d'installer les gobos dans la bonne direction ; autrement, ils peuvent subir des dommages
causés par la chaleur. Les orientations indiquées dans la Figure 17 sont correctes dans la plupart des cas,
mais si vous avez des doutes sur l'orientation d'un type de gobo spécifique, contactez votre revendeur
Martin ou votre fournisseur de gobos.

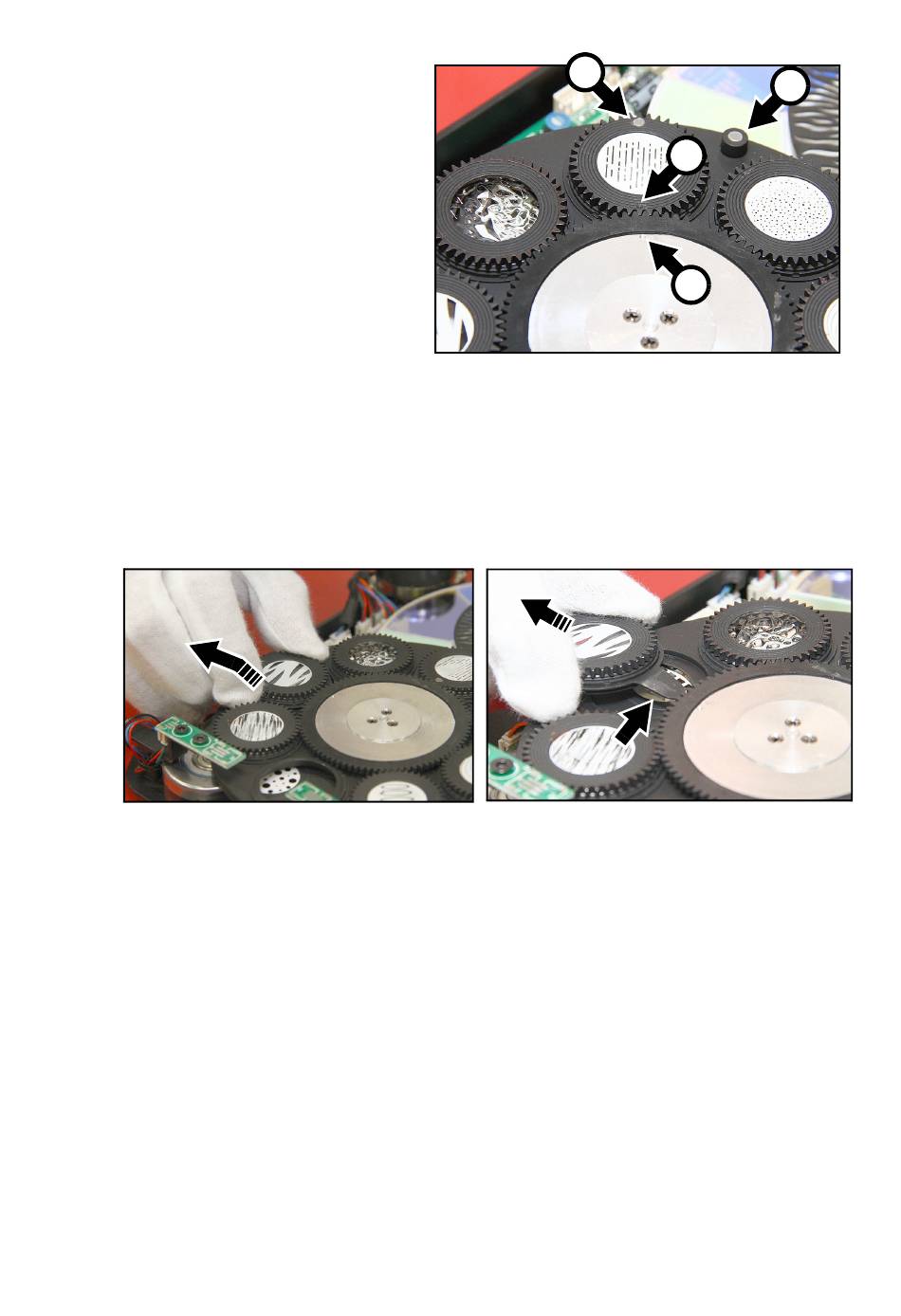

Figure 15 : repères d'orientation du support du gobo
Figure 16 : retrait d'un gobo rotatif
Entretien et maintenance
C
B
A
CALIBRATION du
®
D
