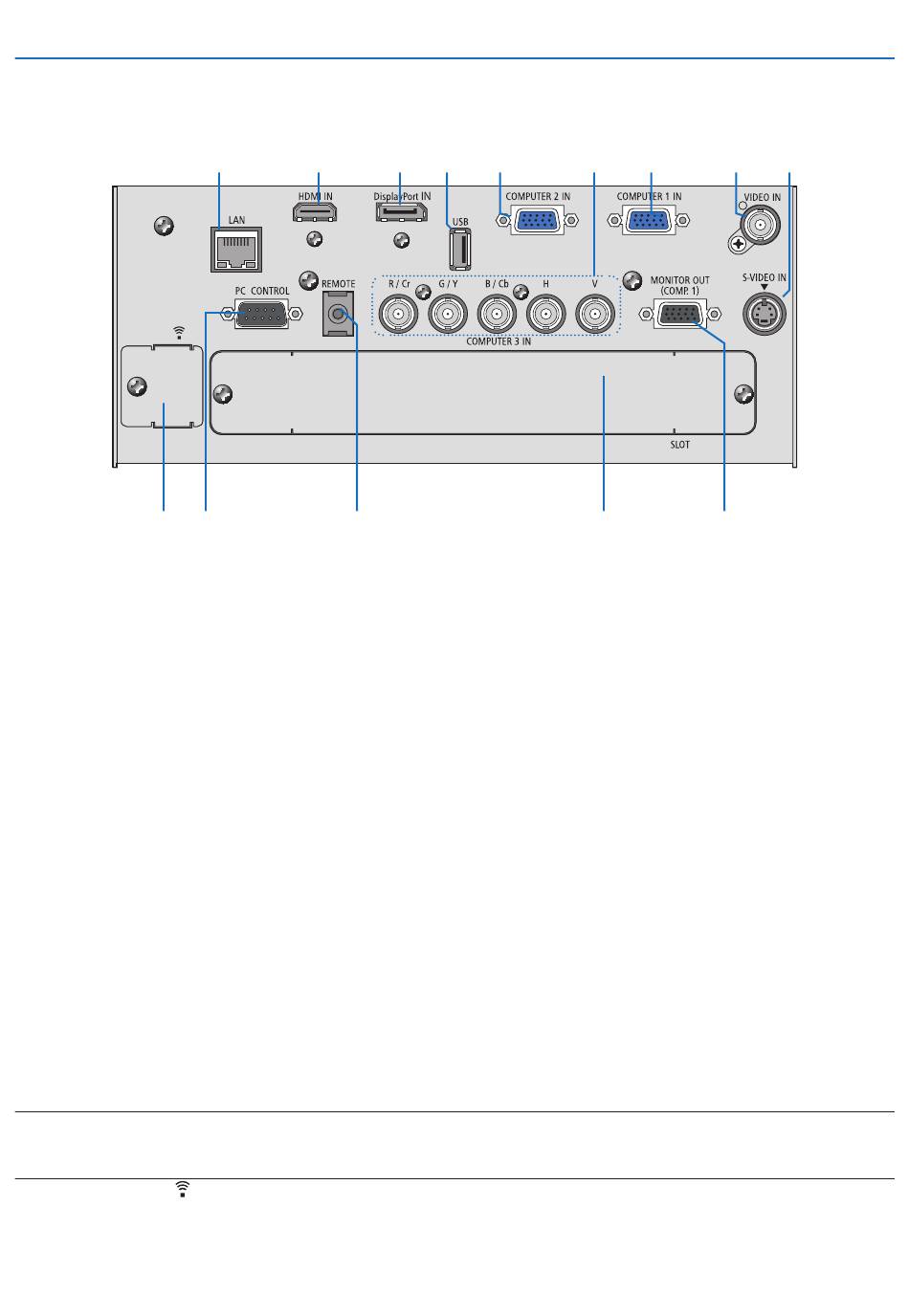

Caractéristiques du panneau de bornes
13 11
1. COMPUTER 1 IN/ Connecteur d'entrée de composant (Mini D-Sub à 15 broches) (→ pages 14, 166, 171)
2. COMPUTER 2 IN / Connecteur d'entrée de composant (Mini D-Sub à 15 broches) (→ pages 166, 171)
3. COMPUTER 3 IN/Composant (R/Cr, G/Y, B/Cb, H, V) Connecteurs (BNC × 5) (→ pages 166, 171)
4. HDMI IN Connecteur (Type A) (→ pages 167, 168, 172)
5. Connecteur d'entrée DisplayPort (DisplayPort 20P)(→ page 167)
6. MONITOR OUT (COMP. 1) Connecteur (Mini D-Sub à 15 broches) (→ page 169)
7. Connecteur VIDEO IN (BNC) (→ page 170)
8. Connecteur S-VIDEO IN (Mini DIN à 4 broches) (→ page 170)
9. Port réseau local (RJ-45) (→ page 173)
10. Port USB (Type A) (→ page 78)
11. Port PC CONTROL (D-Sub à 9 broches) (→ page 233)
Utilisez ce port pour connecter un PC ou un système de commande. Ceci vous permet de contrôler le projecteur
à l'aide d'un protocole de communication série. Si vous écrivez votre propre programme, les codes habituels de
commande par PC se trouvent à la page 233.
12. Prise REMOTE (Mini Stéréo)
Utilisez cette prise pour la télécommande à fil du projecteur à l'aide d'un câble de télécommande (disponible dans
le commerce) avec une mini-fiche stéréo ⌀ 3,5 (sans résistance).
Connectez le projecteur et la télécommande fournie à l'aide d'un câble de télécommande à fil disponible dans le
commerce. (→ page 10)
REMARQUE :
• La connexion du câble à distance sur la mini-prise REMOTE du panneau de bornes rendra le fonctionnement sans-fil indisponi-
ble.
13. Port USB (LAN)
14. Emplacement optionnel (SLOT) (→ page 219)
9
4
12
(pour unité réseau local optionnelle) (→ page 174)
5
10
2
7
1. Introduction
3
1
7
14
6
8
