B. Exigences du câblage électrique
Câblage du système d'allumage Intellifire™ Tactile
• Branchez la boîte de jonction de l'appareil à l'alimentation
110-120 V c.a. pour le bon fonctionnement de l'appareil.
AVERTISSEMENT! Risque de décharge électrique ou
d'explosion! NE PAS brancher une boîte de jonction à contrôle
IPI à un circuit commuté. Toute erreur de câblage désactive
le verrouillage de sécurité IPI.
• Consultez la figure 8.3, schéma du câblage IntelliFire™ Tactile.
• Cet appareil est équipé d'une vanne de contrôle IntelliFire™
Tactile fonctionnant sous un système de 6 V/1,5 A.
• Branchez la prise du transformateur 6 V dans la boîte de
jonction de l'appareil pour fournir de l'électricité OU installez
4 piles AA (non incluses) dans le bloc-piles avant l'utilisation.

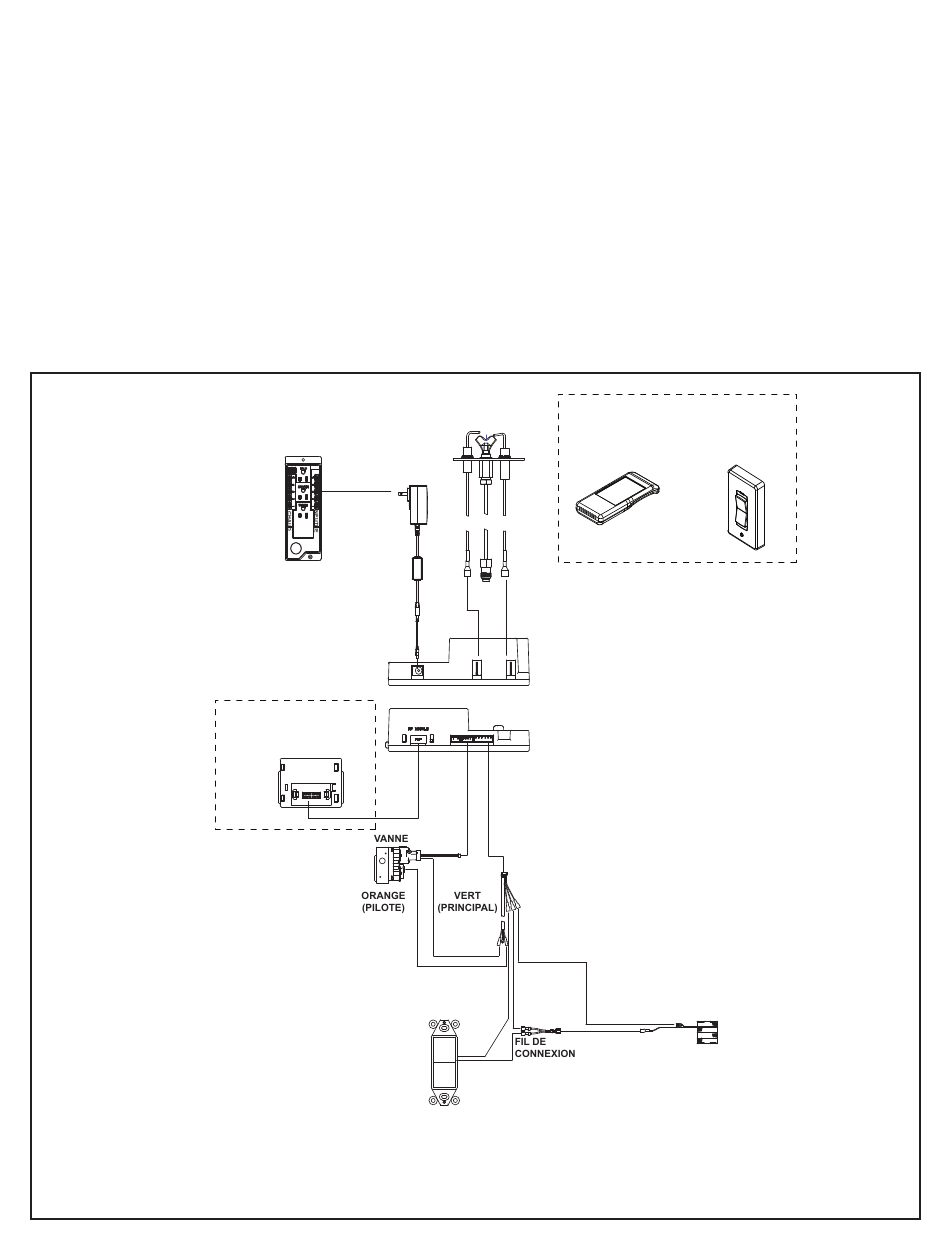

Figure 8.3 Schéma du câblage IntelliFire™ Touch
50
FLAMME
DÉTECTION
BOÎTE DE JONCTION
110-120 V c.a.
ADAPTATEUR
MODULE DE COMMANDE ÉLECTRONIQUE
MODULE RF
(À UTILISER AVEC LA
TÉLÉCOMMANDE
OPTIONNELLE)
CONTRÔLE
L'APPAREIL
Heat & Glo • Manuel d'installation 6000C-IFT, 8000C-IFT • 2502-980EFR • 7/18
AVIS : Les piles ne devraient être utilisées comme source
d'énergie qu'en cas d'urgence lors d'une panne d'électricité.
Les piles ne devraient pas être utilisées comme source d'énergie
primaire et sur de longues périodes. Respectez la polarité
des piles lors de leur installation. En utilisant les piles comme
source d'énergie, le transformateur 6 volts doit être débranché
du réceptacle.
Ne pas entreposer de piles dans le bloc-piles lorsque l'appareil
est alimenté par le transformateur 6 volts branché au panneau
d'entrée d'électricité.
ALLUMEUR TÉLÉCOMMANDE
(OPTIONNEL)
I
S
6 BROCHES
ROUGE
ON/OFF DE
NOIR
BRUN
IFT-RC150
IFT-RC400
SANS FIL
INTERRUPTEUR
MURAL
(OPTIONNEL)
6V DC
BLOC-PILES
ROUGE
NOIR
