E. Normes de mesures
Les dimensions verticales et horizontales figurant dans
les schémas du conduit d'évacuation sont basées sur les
normes suivantes :
• Les mesures du conduit indiquent sa longueur réelle.
Consultez la section 12.A (figure 12.1 pour le DVP,
figure 12.9 pour le SLP) pour obtenir l'information sur la
longueur réelle des composants des conduits.
• Les dégagements des couronnes horizontales sont
mesurés par rapport à la face de montage extérieure
(bride de la couronne) (voir la Figure 4.6).
• Les extrémités verticales doivent être mesurées à partir
de l'extrémité supérieure de la dernière section du tuyau.
Voir la figure 4.7.
• Conduit horizontal installé à niveau et sans inclinaison.

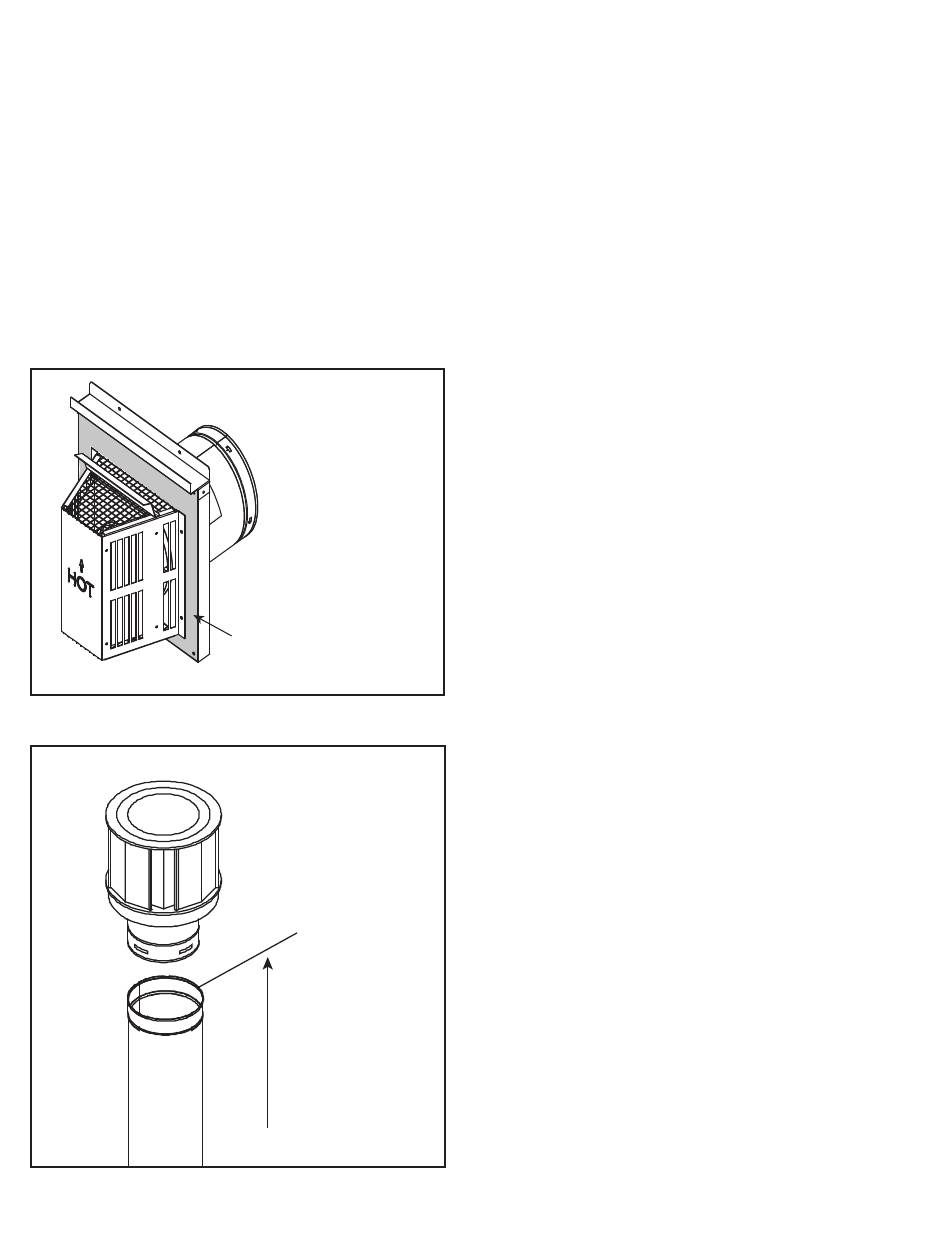

Figure 4.6 Mesure à la surface extérieure de montage
Figure 4.7. Mesure à l'extrémité supérieure de la dernière section
du tuyau
22
MESUREZ JUSQU'À LA
SURFACE OMBRAGÉE
(HORS DE LA SURFACE
DE MONTAGE)
