D. Utilisation des coudes
Dans le cas des conduits d'évacuation diagonaux, tenir
compte des contributions verticales et horizontales dans
le calcul des effets. Utilisez la longueur verticale et la
longueur horizontale dans les calculs. Voir la figure 4.4.
Vous pouvez utiliser deux coudes de 45° au lieu d'un coude
de 90°. Pour les conduits inclinés à 45°, une diagonale
de un pied équivaut à 8-1/2 po (216 mm) de course
horizontale et 8-1/2 po (216 mm) de course verticale.
On peut placer une section droite entre deux coudes
de 45°. Voir la figure 4.4.

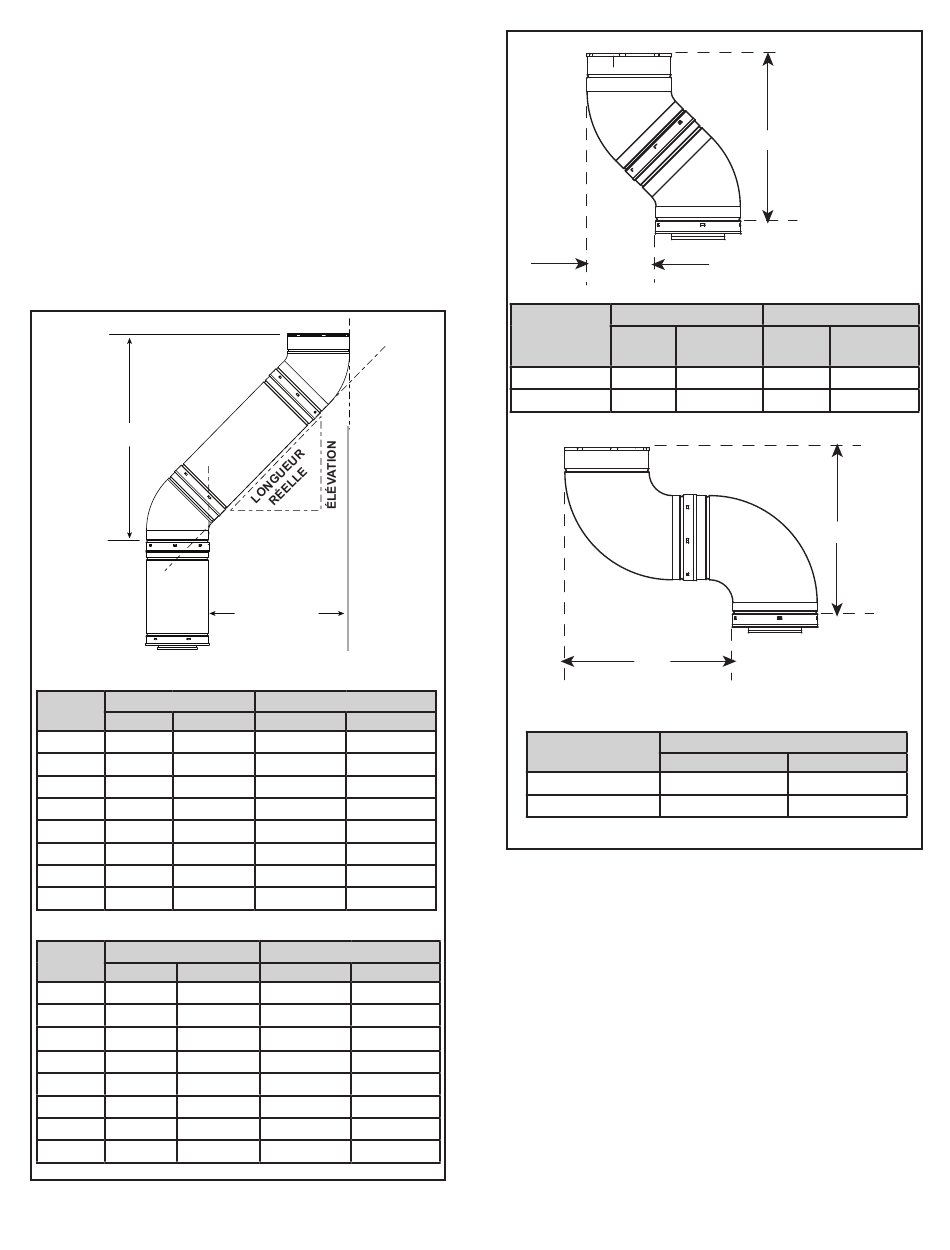

La figure 4.5 présente les dévoiements verticaux
et horizontaux pour les coudes DVP et SLP.
VERTICAL
Longueur réelle
SLP
Tuyau
Pouces Millimètres
SLP4 4 102
SLP6 6 152
SLP12 12 305
SLP24 24 610
SLP36 36 914
SLP48 48 1219
SLP6A 3 à 6 76 à 152
SLP12A 3 à 12 76 à 305
Longueur réelle
DVP
Conduit
Pouces Millimètres
DVP4 4 102
DVP6 6 152
DVP12 12 305
DVP24 24 610
DVP36 36 914
DVP48 48 1219
DVP6A 3 à 6 76 à 152
DVP12A 3 à 12 76 à 305
Figure 4.4
COURSE
HORIZONTAL
Déclivité
Pouces Millimètres
2-3/4 70
4-1/4 108
8-1/2 216
17 432
25-1/2 648
34 864
2-1/8 à 4-1/4 54 à 108
2-1/8 à 8-1/2 54-216
Déclivité
Pouces Millimètres
2-3/4 70
4-1/4 108
8-1/2 216
17 432
25-1/2 648
34 864
2-1/8 à 4-1/4 54 à 108
2-1/8 à 8-1/2 54 à 216
Heat & Glo • Manuel d'installation 6000C-IFT, 8000C-IFT • 2502-980EFR • 7/18
X
Conduit
X
d'évacuation
des gaz
Pouces Millimètres
Type
DVP 4-1/2
SLP 5
X
Type de conduit
d'évacuation
DVP
SLP
La figure 4.5 présente les dévoiements verticaux et horizontaux
pour les coudes DVP et SLP.
Y
Y
Pouces Millimètres
114 17 432
127 11-3/4 298
X
X
Pouces Millimètres
16-1/4 413
11-1/4 286
