Appareils COM4 CompactLine

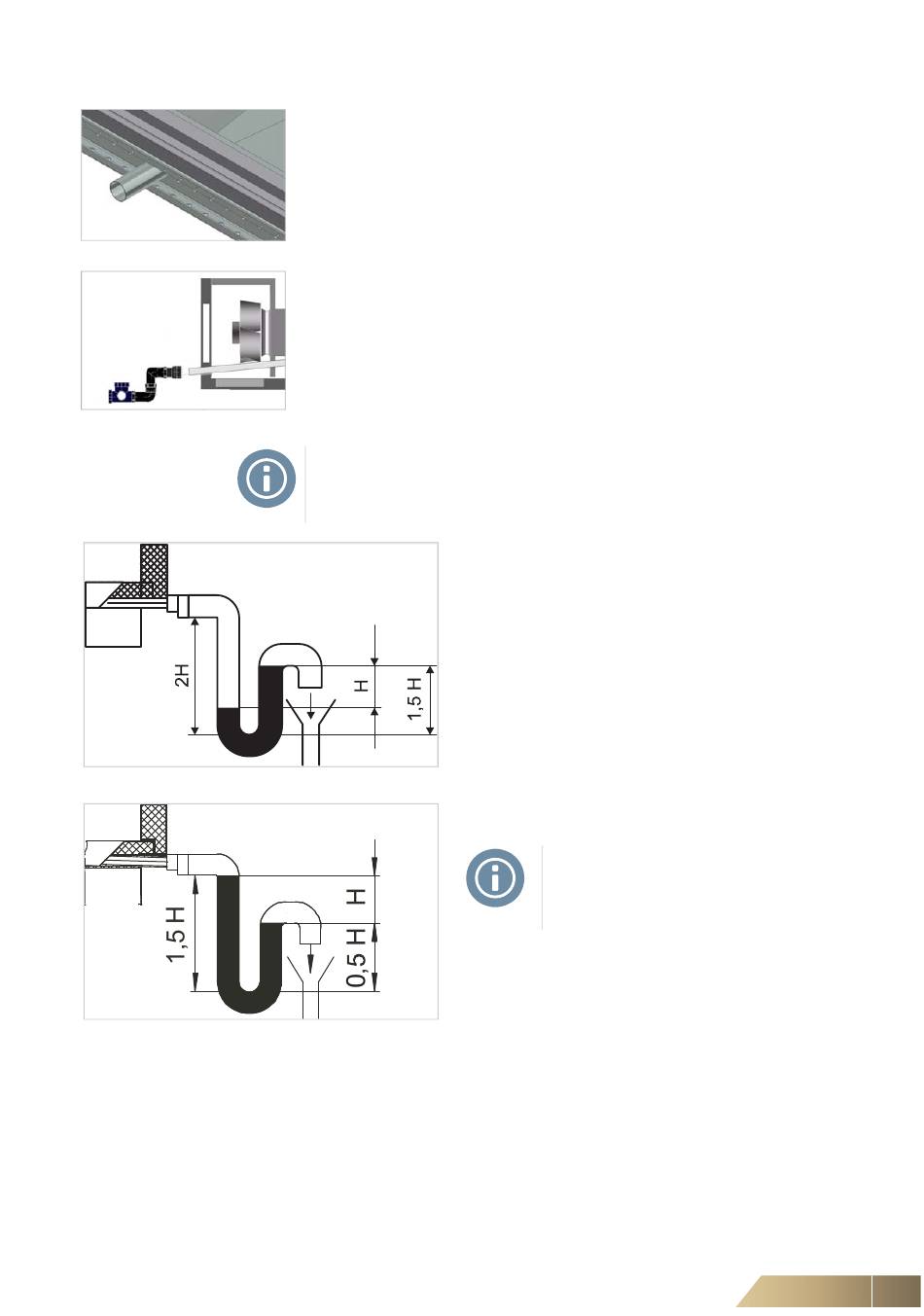

Fig. 6-3
Fig. 6-4
Fig. 6-5:
Siphon : Surpression dans la centrale
Fig. 6-6:
Siphon : Dépression dans la centrale
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
Evacuation des condensats par le châssis
Evacuation des condensats de la COM4mini
Remarque !
Un raccordement direct au réseau des eaux usées n'est pas autorisé! Avant
la mise en service et après un arrêt prolongé, remplissez le siphon d'eau.
La contenance en eau du siphon H doit être supérieure à la sur-
pression ou dépression maximale (mm CE) existant dans la
centrale (1 mm CE = 10 Pa).
La détermination est effectuée selon l'équation suivante :
La différence de niveau entre l'écoulement d'eau et le réservoir
d'eau doit également correspondre à la mesure H (mm CE).
•
Supression/dépression Pa
(
)
H mmWS
=
-------------------------------------------------------------------------
Raccordez le siphon à la canalisation conformément au
schéma.
Remarque en cas de risque de gel !
En cas de risque de gel, le tuyau d'évacuation
doit être isolé et tenu hors gel, par exemple à
l'aide d'un câble chauffant.
Installation
(
)
10
