Appareils COM4 CompactLine
5.9
Montage de la COM4plus
Outillage requis :
5.9.1 Retirez les anneaux et les dispositifs de sécurité de transport
Anneau de
transport
Toit
Vis
cylindrique
Rondelle
plastique
Douille

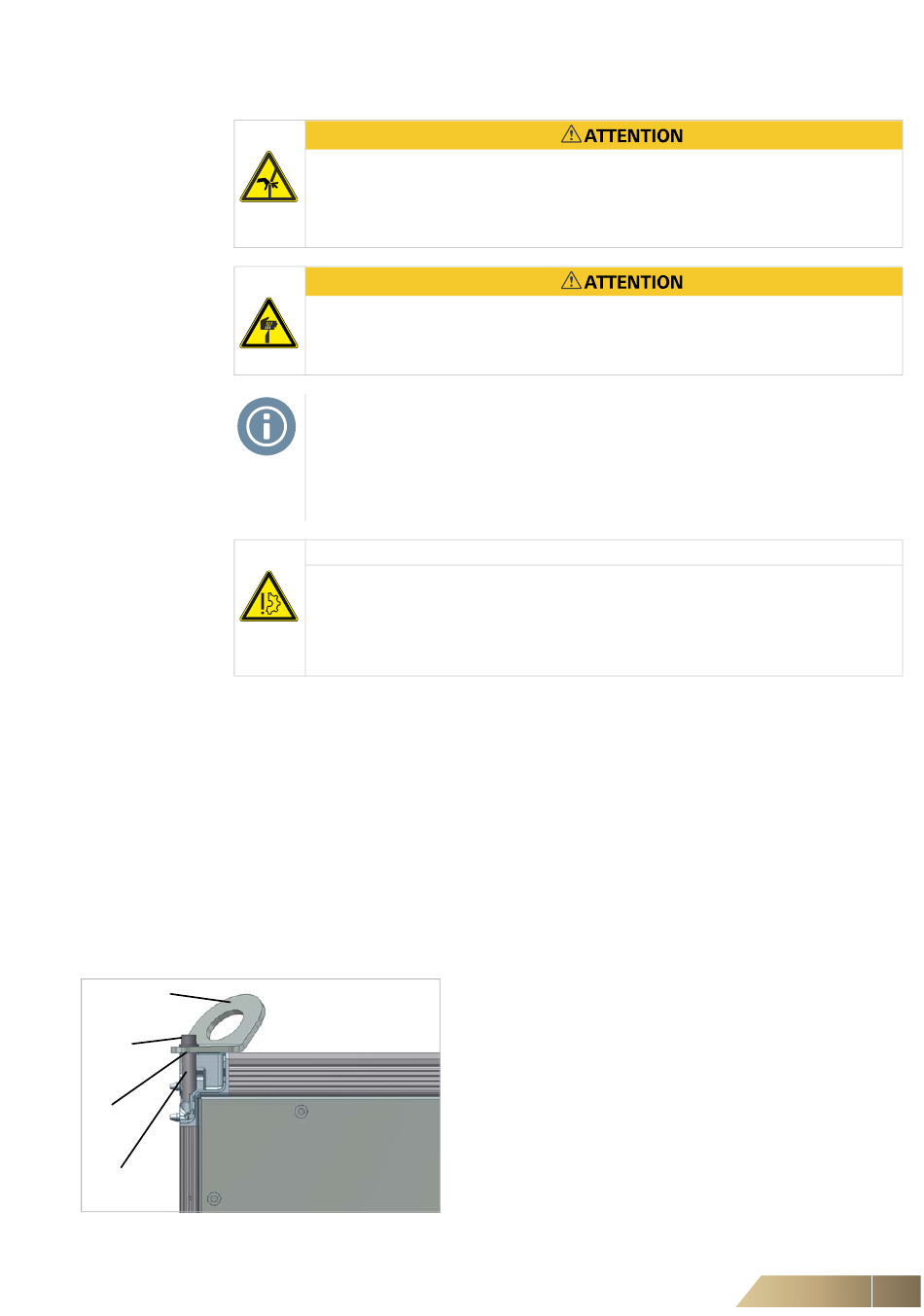

Fig. 5-38:
Anneau de transport point de coupure
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
Blessures par écrasement de membres du corps!
Lors de l'assemblage, vous risquez l'écrasement de membres du corps par des
composants de l'appareil.
•
Portez des vêtements de protection.
Blessures dues aux arêtes coupantes!
L'assemblage comporte un risque de coupure aux tôles fines ou aux ailettes.
•
Portez des gants de protection.
Remarque !
•
N'utilisez pour des informations sur les détails que la documentation fournie
avec l'appareil.
La fiche technique, les notices de montage, les petites pièces ainsi que les acces-
soires non montés se trouvent à l'intérieur du caisson indiqué sur la liste de mise
à disposition.
Risque d'endommagement de l'appareil!
•
Le montage de fixations et de supports ou d'éléments similaires sur les
panneaux ou les socles des appareils est interdit en dehors de ceux prévus par
le constructeur. Ces éléments pourraient provoquer des fuites.
•
L'opérabilité doit être préservée.
– Visseuse-dévisseuse électrique, perceuse; Clé à douilles / Support à embouts
– Support à embouts 8, 10
– Embouts cruciformes taille 2, 3
– Clés plates 8, 13, 17
– Tournevis 4,5 - 6,5
– Clé mâle coudée pour vis à six pans creux 6 mm
– Sangles de serrage ou sangles de levage adaptées
•
Avant l'assemblage, l'ensemble des anneaux et dispositifs de sécurité de transport
doit être retiré.
•
Enlevez les dispositifs de sécurité de transport du ventilateur.
Les anneaux de transport fixés au toit doivent être démontés:
•
ATTENTION
Enlevez l'anneau, la vis et la douille au niveau du point de
coupure et serrez les vis M8 x 30 fournies.
Montage
49
