Installation De L'assemblage Dissipateur De Chaleur Et Ventilateurs - Dell XPS 13 9310 Manuel De Maintenance

À propos de cette tâche
REMARQUE : Cette procédure s'applique aux ordinateurs équipés d'un processeur Intel Core i5-1135G7 de 11
processeur Intel Core 7-1165G7 de 11
dissipateur de chaleur et ventilateurs.

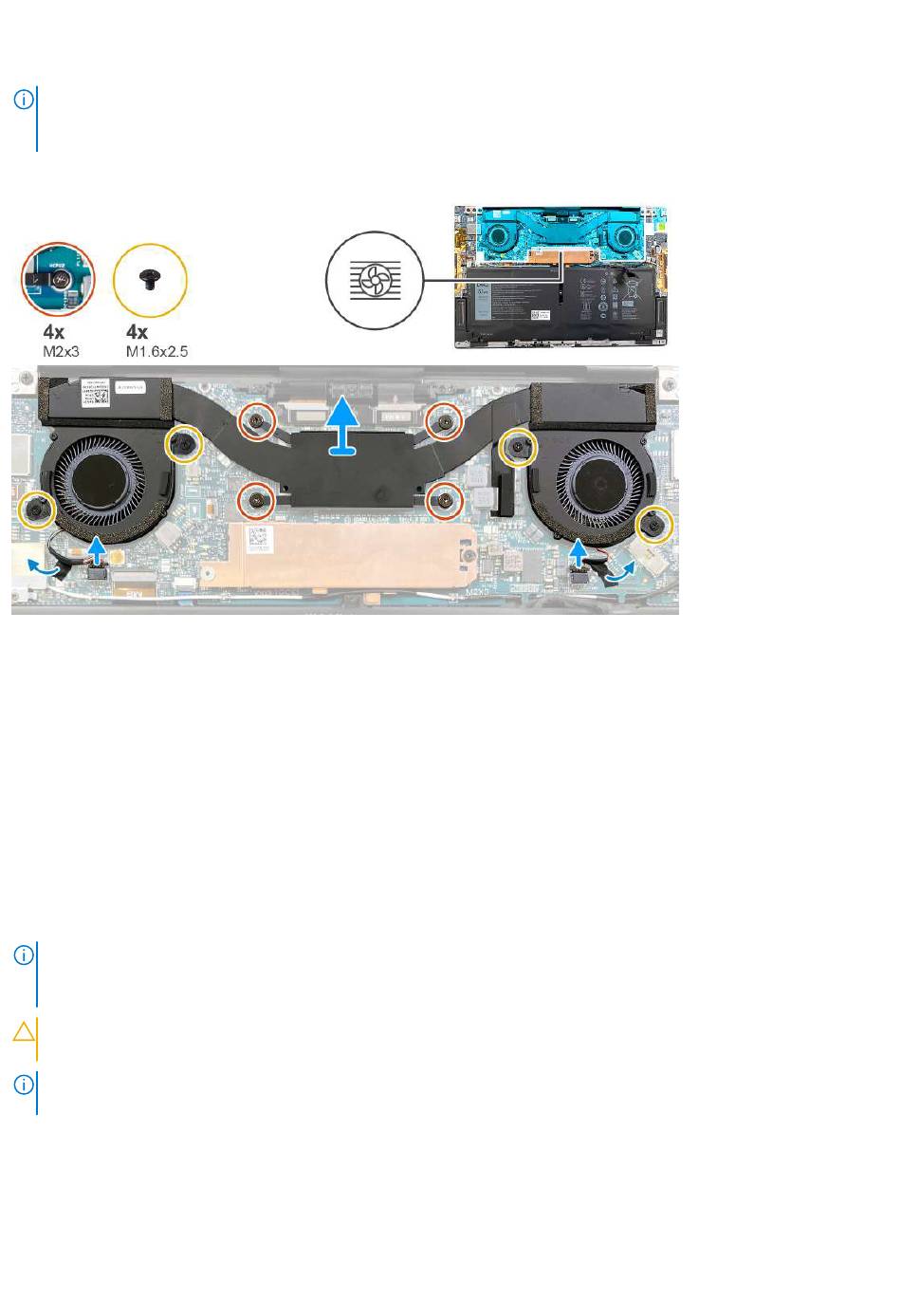

L'image suivante indique l'emplacement de l'assemblage dissipateur de chaleur et ventilateurs, et montre la procédure de retrait.
Étapes
1. Dans l'ordre séquentiel indiqué sur l'assemblage dissipateur de chaleur et ventilateurs, desserrez les quatre vis (M2x3) imperdables qui
fixent l'assemblage à la carte système.
2. Décollez les rubans adhésifs qui fixent les câbles des ventilateurs à la carte système.
3. Déconnectez de la carte système les câbles de ventilateur.
4. Retirez les quatre vis (M1,6x2,5) qui fixent les ventilateurs à la carte système.
5. Soulevez l'assemblage dissipateur de chaleur et ventilateurs, et retirez-le de la carte système.

Installation de l'assemblage dissipateur de chaleur et ventilateurs

Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
REMARQUE : Cette procédure s'applique aux ordinateurs équipés d'un processeur Intel Core i5-1135G7 de 11
processeur Intel Core 7-1165G7 de 11
dissipateur de chaleur et ventilateurs.
PRÉCAUTION : Un mauvais alignement de l'assemblage dissipateur de chaleur et ventilateurs peut endommager la carte
système et le processeur.
REMARQUE : Si vous remplacez la carte système ou l'assemblage dissipateur de chaleur et ventilateurs, utilisez le tampon ou la pâte
thermique fourni dans le kit pour garantir la conductivité thermique.
À propos de cette tâche
L'image suivante indique l'emplacement de l'assemblage dissipateur de chaleur et ventilateurs, et montre la procédure d'installation.
28 Retrait et installation de composants
e
génération. Le dissipateur de chaleur et les ventilateurs sont combinés dans un assemblage
e
génération. Le dissipateur de chaleur et les ventilateurs sont combinés dans un assemblage
e
génération ou d'un
e
génération ou d'un
