5 - Utilisation

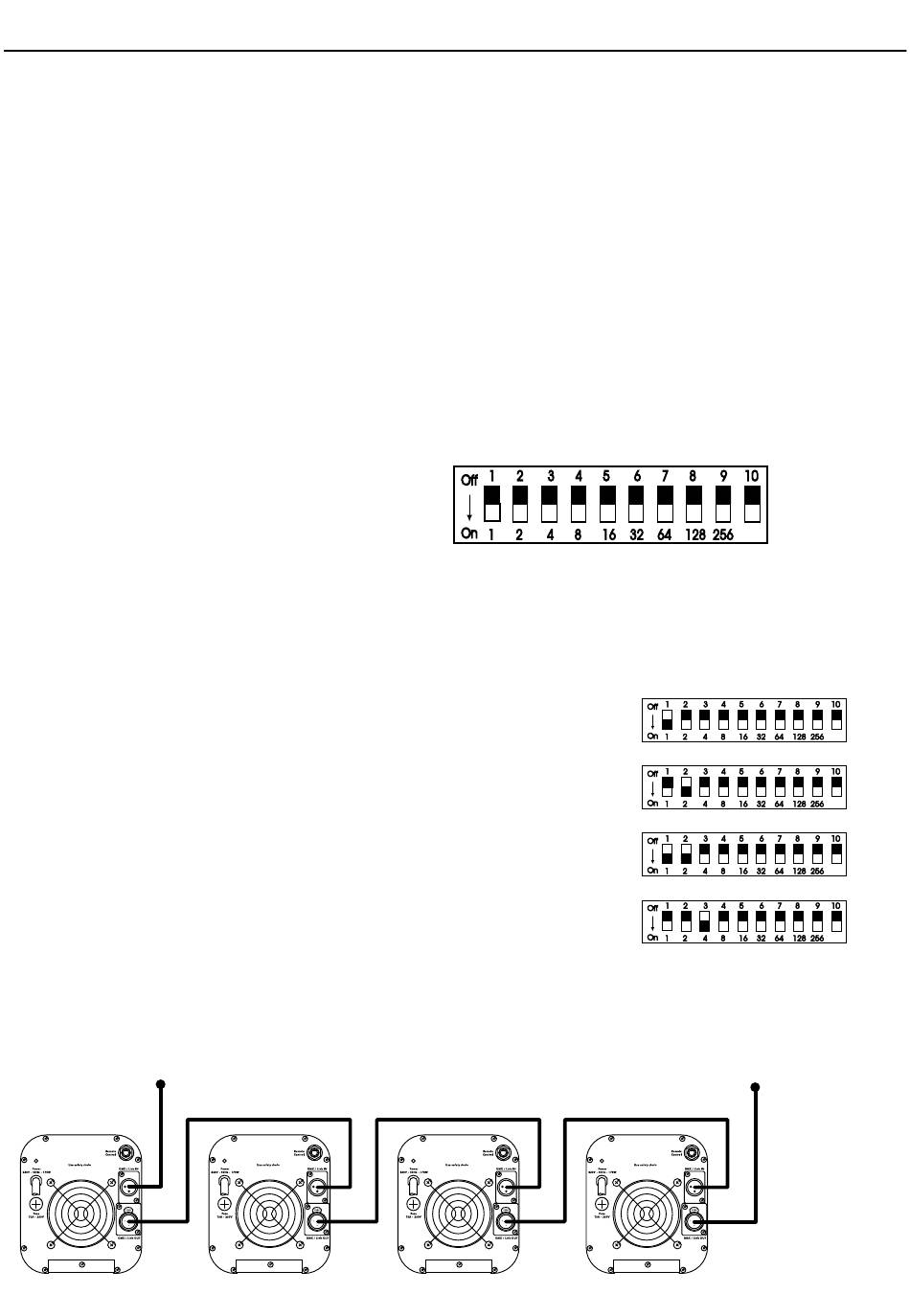

L'accès aux fonctions du projecteur se fait par l'intermédiaire des dipswitches (10) situés à coté de l'objectif de sortie.
Les switches. numérotés de 1 à 9 permettent l'assignation DMX.
Le switch 10 permet d'activer le mode MASTER SLAVE (maître-esclave). Dans ce mode un des appareils pilote (le maître) les
autres appelés SLAVE (esclaves).
Pour faire fonctionner cet appareil avec un contrôleur DMX, le switch 10 doit être positionné sur OFF.
Assignation DMX
CCH-530 disposent d'un canal DMX. Il faut se référer au tableau ci-dessous pour les valeurs décimales des switches. En
effet, sur l'appareil, la numérotation ne correspond pas à la numérotation binaire nécessaire à la construction de l'adresse
DMX mais à une numérotation chronologique des switches. Le switch 10 n'a pas de valeur décimale puisqu'il n'est pas utilisé
dans le cadre d'une assignation DMX.
Valeurs décimales correspondantes
Dans l'adressage des appareils, il faut tenir compte du nombre de canaux qu'ils utilisent. CCH-530 utilise 1 canal. Si l'on
désire, par exemple, adresser 4 appareils, il faudra adresser le premier en adresse 1, le deuxième en adresse 2, le
troisième en adresse 3 et le quatrième en adresse 4.
Principe de câblage DMX
Les appareils sont reliés entre eux par un câble XLR - XLR.
Le brochage est le suivant :
- Broche 1 : Masse
- Broche 2 : Data -
- Broche 3 : Data +
DMX 512
48 - 63
Jaune
CCH-530 - Changeur de couleurs 1 canal DMX - EFR 15V 150W
32 - 47
Rouge
16 - 31
Ouvert - Blanc
Black-Out
0 - 15
Numéros des switches
Effet Rainbow
192 - 223
(à vitesse variable)
176 - 191
Rose
Magenta
160 - 175
Bleu clair
144 - 159
Vert clair
128 - 143
Orange
112 - 127
96 - 111
Ambre
Vert
80 - 95
Bleu
64 - 79
48 - 63
Jaune
32 - 47
Rouge
16 - 31
Ouvert - Blanc
Black-Out
0 - 15
Adresse 1
Adresse 2
Adresse 3
Adresse 4
Résistance de120 Ohms soudée entre les
bornes 2 et 3 si des perturbations apparaissent
ou si la longueur de câblage dépasse 100 m
Page 5
