Barco MDSC-8232 M3D Guide Utilisateur page 19

Warning: Il est recommandé d'utiliser des câbles DisplayPort VESA DP 1.2 homologués pour HBR2
5,4 Gbps.
2. Lorsque l'entrée vidéo SDI est raccordée, une source vidéo supplémentaire SDI peut être connectée à la
sortie SDI (= entrée SDI en boucle).
3. Clone de l'image à l'écran : la totalité de l'image active à l'écran peut être dupliquée (y compris le menu de
réglage à l'écran) en un signal FHD (1080p/1080i) sur le connecteur de sortie DVI, auquel une source
vidéo DVI supplémentaire peut être raccordée. Pour les images 4K, la partie centrale de l'image (format
pillarbox à 16:9) sera réduite à la résolution FHD.
Note: La sortie DVI doit être activée dans le menu de réglage à l'écran (voir la section "Sortie DVI",
page 41).
4. Utilisez n'importe quel périphérique USB (clavier, souris, webcam, ...) en le raccordant aux interfaces USB
disponibles.
5. Raccordez un casque à la sortie adaptée afin d'écouter le son transmis par l'intermédiaire de Nexxis.
6. Connectez un micro à l'entrée adaptée afin d'écouter le son transmis par l'intermédiaire de Nexxis.
7. Connectez un (ensemble de) haut-parleur(s) à l'interface de ligne de sortie pour écouter le son transmis
par l'intermédiaire de Nexxis.
8. Connectez n'importe quel type de lecteur audio à la ligne d'interface pour transmettre du son par
l'intermédiaire de Nexxis.
9. Connectez l'écran à Nexxis pour utiliser le protocole de commande à distance ou pour mettre à jour le
microcode de l'écran.
5
6
7
8
MP3

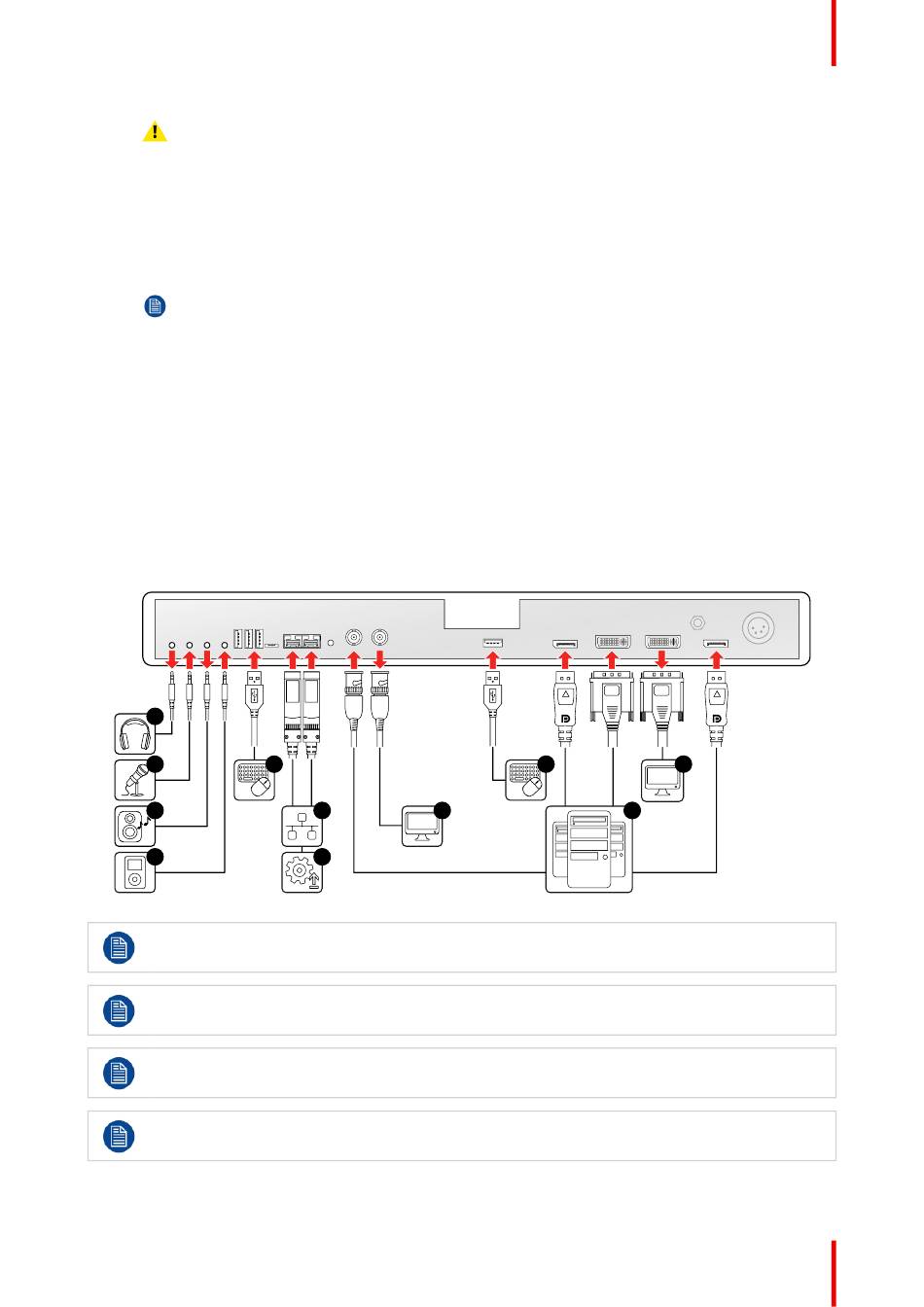

Image 3–2
Il est recommandé d'utiliser des câbles DisplayPort VESA DP 1.2 homologués pour HBR2
5.4 Gbits/s d'une longueur de 2 m maximum.
Il est recommandé d'utiliser des câbles 3G-SDI Belden 1694A d'une longueur de 50 m et des
câbles 12G-SDI Belden 4855R d'une longueur de 30 m maximum.
La sortie DVI doit être activée dans le menu de réglage à l'écran (voir la section "Sortie DVI", page
41).
Un sous-ensemble de commandes du protocole de commande à distance est également disponible
sur un nouveau protocole DDC sur le canal DVI et auxiliaire DisplayPort1.
4
1 2
9
Installation de l'écran
4 3
1
R5913177FR /00 MDSC-8232 M3D 19
