opp opphopningen.
5.
Hold et konstant øye med området under maskinen for å sikre
at det oppflisede materialet ikke har bygget seg opp til et
nivå der det ikke er rom for at mer fliset materiale kan komme
ut. Dette kan forhindre korrekt uttømming og kan forårsake
at materialet kommer tilbake opp igjennom materenna. Flytt
maskinen bakover et kort stykke når materialet bygger seg opp
på undersiden.
Advarsel
Putt aldri hender eller føtter inn under maskinen når den kjører.
6.
Kontroller innmatingsraten i flishuggeren slik at motoren
ikke overbelastes. Prøv spesielt å unngå raske endringer i
maskinhastigheten som kommer av brå innmating av store
mengder.
7.
Stopp maskinen hvis flis-sila tilstoppes, trekk ut R klipsen fra
bolten som stikker fram under rembeskytteren nær det venstre
benet foran. Bruk T grepet under huggerøret, trekk ut splinten
fra flis-sila. Dette vil generelt føre til at sila åpnes nedover. Hvis
den er tilstoppet kan den brytes forsiktig opp ved å bruke
flisstangen eller en stor skrutrekker.
Advarsel
Ikke roter flismontasjen uten at du først kobler tennpluggledningen
fra tennpluggen og legger ledningen på avstand fra tennpluggen.
8.
Med en gang tilstoppingen er fjernet skyver du silen på plass
og fester splinten. Merk at T grepet må være horisontal for at
splinten skal gå helt igjennom silen. Sett på plass R klipsen.
9.
Hvis sila blokkeres gjentatte ganger nå du fliser materialer som
vått løv kan du prøve å blande litt tørt materiale for å skrubbe
sila klar eller bruk (det valgbare) gitteret. Se under.
10. Etter å ha fliset trevlet materiale som palmeløv, fjern flisrenna og
kontroller at de ikke har snurret seg fast rundt rotorenden, på
innsiden av kammeret. Hvis den har gjort det kan du fjerne dem
forsiktig med et flatt skrujern. Noen typer palmeblad kan kuttes
i huggerenna.
Viktig!
Hvis materialet som har surret seg fast rundt skaftet ikke blir
fjernet, blir skaftet varmt og "koker" oljen i aksellageret.
Lageret vil da gå i stykker.
11. BRUK AV (VALGFRITT EKSTRAUTSTYR) GITTER
(929304). For flising av mykt, klumpete eller vått materiale
som ugress eller avfall fra grønnsaksdyrking, kan det kjøpes
et valgfritt gitter. For å montere gitteret, skru av motoren,
koble fra tennpluggledningen og reimbeskyttelsen. Trekk
ut R klipsen som sikrer flishuggerens nettstag, fjern stag
og nett. Sett inn gitteret fra undersiden og sett inn stagene
gjennom gitteret. Sett på plass R klipsen, reimbeskyttelsen og
tennpluggledningen.
Grunnleggende vedlikehold
NØDVENDIG VERKTØY
a)
To 13 mm stjernenøkler.
b)
5 mm unbrakonøkkel.
c)
skiftenøkkel 10"
1.
Hver 5-10 timer drift skal du kontrollere oljenivå og fylle på
om nødvendig. Bytt oljen i samsvar med instruksjonene i
motorheftet.
2.
Sjekk motorens luftrenser tilstand regelmessig, spesielt i
støvete omgivelser.
58
3.
Drivbeltet kan strekke seg etter en kort periode med bruk, men
skal etter det stabilisere seg for en lengre periode hvis det ikke
overbelastes eller slurer mye. Hvis motoren ikke er i tilnærmet
jevn posisjon (f.eks. om den skråner bakover bort fra renna)
kan fjærtrykket på beltet reduseres og forårsake at beltet
glipper. For å returnere motoren til et plant nivå: Fjern
reimbeskyttelsen; løsne de 4 monteringsboltene til motoren ved
hjelp av to 13 mm skiftenøkler; hev monteringsplaten til
motoren vipper litt forover; trekk motoren bakover i
monteringssporene og stram til monteringsboltene; kontroller at
motoren nå er plan; stram til de gjenværende motorboltene;
sett reimbeskyttelsen på plass igjen.
Merk!
Sett inn nytt drivbelte når motoren har nådd enden av
sporene og beltet slurer.
4.
Hvis motoren vibrerer mye kan det hende at de 10 mm
motortappboltene har behov for stramming. Ikke stram dem
helt, og kontroller etter stramming at motoren fortsatt kan
dreies ved å løfte den med hånden. Hvis den ikke kan dreies
vil beltet slure siden vekten av motoren holder beltet stramt.
Fjerning og smøring av tappboltene minst en gang i året vil
øke levetiden til pivotforingene. Nye nylockmuttere kan være
nødvendig etter at de har blitt fjernet noen ganger.
Shredder Chute
Flisrenne

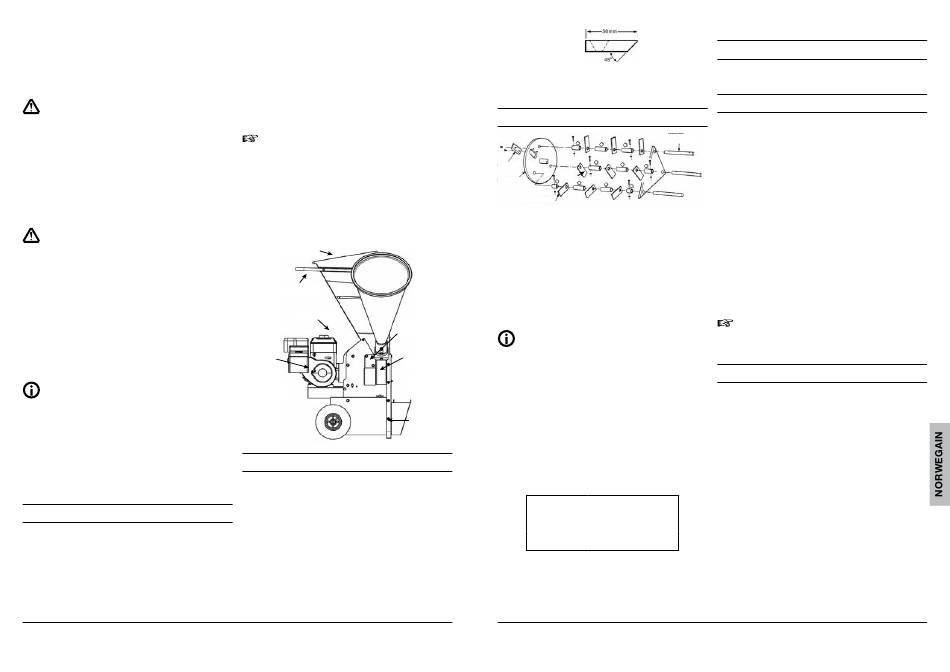

Figur 3
Fig 3
Chute handle
Rennehåndtak
Tennplugg
Spark plug
Maintenance
Vedlikehold
dekselplate
cover plate
Starting
Startveiv
handle
Chipper tube
Huggerør
FRONT
FRONT
BACK
BAK
Front legs
Ben foran
Shredder screen (lowered)
Flisrist (senket)
Fjerning av huggblad
1.
Koble tennpluggledningen fra tennpluggen og legg
ledningen litt unna tennpluggen.
2.
Fjern flisrenna.
3.
Løsne den øvre bolten på vedlikeholdsdekselet og fjern
den nedre bolten.
4.
Vri vedlikeholdsdekselet til siden for å blottlegge hullet
under platen.
5.
Vri fliskutterens rotor til huggebladene er på motsatt side
av vedlikeholdsåpningen.
6.
Fjern rusk fra hullene i de to umbracoskruene med et
skarpt objekt som f.eks. en spiker.
7.
Fjern skruene og huggebladet ved å bruke en
unbrakonøkkel og en 13 mm skiftenøkkel.
[VÆR OPPMERKSOM PÅ DEN SKARPE KANTEN PÅ
HUGGEBLADET.]
8.
Slip bladet til 45°. Form begge bladene likt for å
opprettholde balansen. Minimum bladdimensjon er:
Bruk aldri huggeblad med sprekker.
9.
Bruk nye nylocmuttere når huggebladet byttes ut, og nye
bolter hvis de ser skadede ut. Sikre at bladet er montert
flatt på svinghjulets overflate før du strammer til.
Fjerning av flisriveblad
Flisblad
monteringsstag
2
3
4
4
3
Huggeblad
2
X
Svinghjulet til
1
3
huggebladet
3
1
Flisblad
Modeller med to flisblader. Kontroller posisjonen til bladsporene
til flisstagene slik at bladet X kan gå rundt på staget uten å treffe
flisbladskruen.
NØDVENDIG VERKTØY
a)
4 mm unbrakonøkkel.
b)
8 mm skiftenøkkel.
c)
¼" stag eller en stjerneskrutrekker med et skaft på 6 mm i
diameter eller mindre.
d)
Lageravdrager.
e)
To 18 mm skiftenøkler.
f)
1/8" unbrakonøkkel.
Viktig!
CKontroller rotorsammenstillingen for å løsne bolter og
ødelagte, slitte eller bøyde deler for hver 20 timers bruk eller
etter sammenstøt med et fremmedlegeme.
Erstatt slitte eller ødelagte deler.
1.
Flisbladene kan snus 180° for å få frem nye kuttflater.
2.
For å fjerne bladene må du først fjerne flissklia og åpne
vedlikeholdsdekselet nær huggerøret.
3.
Fjern tennpluggledningen fra tennpluggen.
4.
Fjern reimbeskyttelsen.
5.
Still inn ett fliskutter montasjestag med hullet under
vedlikeholdsdekselet.
6.
Fjern de små boltene gjennom flissjakten.
7.
Sett inn et stag eller en stjerneskrutrekker gjennom trinseskaftet
og skyv fliskutterskaftet ut i gjennom vedlikeholdsåpningen.
8.
Sjekk tilstanden til fliskutterstaget. Hvis det har dype rifter
(f.eks. dypere enn 1 mm) skal det byttes. På samme måte skal slitte
avstandsstykker byttes ut (se lengder under)
LENGDE
AVSTSTK Nr.
DEL Nr.
Nr.
(mm)
1
18
536043
2
2
36
536042
2
3
51
536045
4
4
51
536044
2
9.
Gjenta samme operasjon for de andre to flisstagene.
10. Når du bytter ut stag og blader skal du bruke nylocmuttere på
stagboltene og installere nye bolter hvis de skadet eller slitte.
Ikke bruk sprukne eller veldig slitte blader.
11. Bladene må installeres som vist. Spesielt viktig er det at X
bladet, som ikke har noe avstandsstykke mellom seg og
huggerens svinghjul, må være på staget som tillater det å
rotere om staget uten at det tilsmusser mutterne som holder
huggebladene i posisjon.
Fjerning av motor
Koble motoren fra enheten ved å fjerne reimbeskyttelsen, drivreima ,
beltestrammefjæra og de to dreieboltene.
Fjerning av rotor
1.
Fjern trinsa fra rotorsammenstillingen ved først å fjerne
låseringen, deretter fjernes hovedskruen og så trekkes trinsen
ut ved bruk av en avdrager. Penetrene olje injesert gjennom
hovedskruehullet kan hjelpe når du skal fjerne trinsen.
2.
Fjern flisrenna.
3.
Fjern den 13 mm store skruen fra enden av rotorstaget ved
siden av kutterøret.
4.
Ta de fire mutterne fra lagerskruene.
5.
Løsne alle de fire lager navskruene ved bruk av en 3 mm
unbrakonøkkel.
6.
Med en lagerforing (eller liknende) skyver du flisstaget delvis
igjennom lageret på huggerørsiden av maskinen.
7.
Fjern lageret på trinsesiden av maskinen ved bruk av en
avdrager.
8.
Fjern huggebladene eller forsikre deg om at bladene ikke er
nær huggerøret.
9.
Ta rotorstaget løs fra trinsesiden ved hjelp av en myk hammer.
Vær forsiktig slik at ikke huggebladene ødelegges.
10. Fjern lageret på huggerørsiden av maskinen ved bruk av en
avdrager.
11. Rotorsammenstillingen kan nå fjernes ved å koble fra en av
maskinens sideplater.
Merk!
Når den settes sammen igjen, ha Loctite 262 (eller liknende)
på lagerhovedskruen og sikre alltid at det settes på en god
låsering.
Fjerning av beltet
1.
Fjern reimbeskyttelsen.
2.
Koble tennpluggledningen fra tennpluggen.
3.
Løsne de fire monteringsboltene til motoren og skyv motoren
forover.
4.
Hev motoren og fjern beltet.
5.
Når det er installert et nytt belte, juster motorposisjonen igjen
slik at den er plan når beltet er stramt.
6.
Fest reimbeskyttelsen.
59
