Compteur d'eau
Techem Modularis

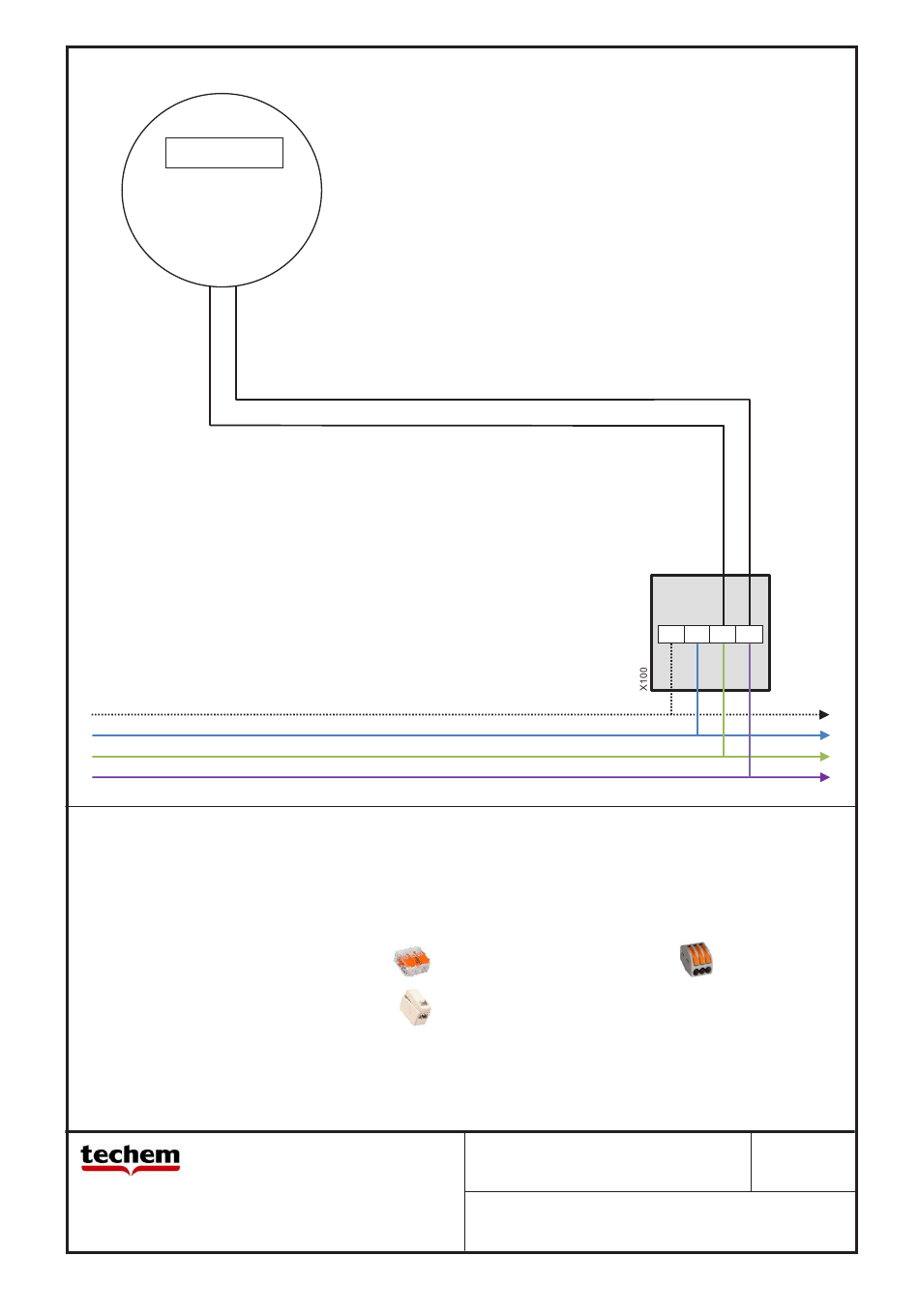

Câblage par l'électricien
W800
w
b
t
v
Pour connecter des compteurs encastrés, utiliser impérativement des câbles monoconducteurs
Scotchlok (non détachables).
X100
•
Boîte de jonction, montage apparent, plombable (p.ex. Woertz 78x78mm).
Livraison et montage au niveau de la construction
•
Montage à proximité immédiate du compteur
•
Utiliser uniquement les terminaux suivants dans la boîte de jonction:
•
Wago compact (157812314)
Wago blanc (157817104)
W800 Câble de connexion U72 1x4x0.8 mm (M-Bus: turquoise/violet / 24V: blanc/bleu)
Lors de la pose en tracé, l'utilisation d'un câble blindé est obligatoire. Les deux conducteurs M-Bus ne
doivent être raccordés ni à la masse, ni au blindage. M-Bus est protégé contre l'inversion des polarités.
Urdorf
Münchenstein
Niederwangen
Le Mont-sur-Lausanne
Page 5.1.7
Câble M-Bus vert/jaune (non détachable)
043 455 65 00
061 337 20 00
031 980 49 49
021 925 70 50
Connexion des lignes:
M-Bus
vert/jaune
Impulsion
S0 blanc (+) / brun (-)
Appliquer soit le M-Bus soit la sortie
d'impulsions. Jamais les deux!
Pour la sortie d'impulsions (10 lt/imp.),
respecter la polarité correcte (blanc + / brun -).
La programmation se fait avec le logiciel M-
TOOL.
Wago gris (157812384)
Installation:
Compteur d'eau Techem Modularis M-Bus
24V 24V
M
M
V 1.1
05.09.2019
