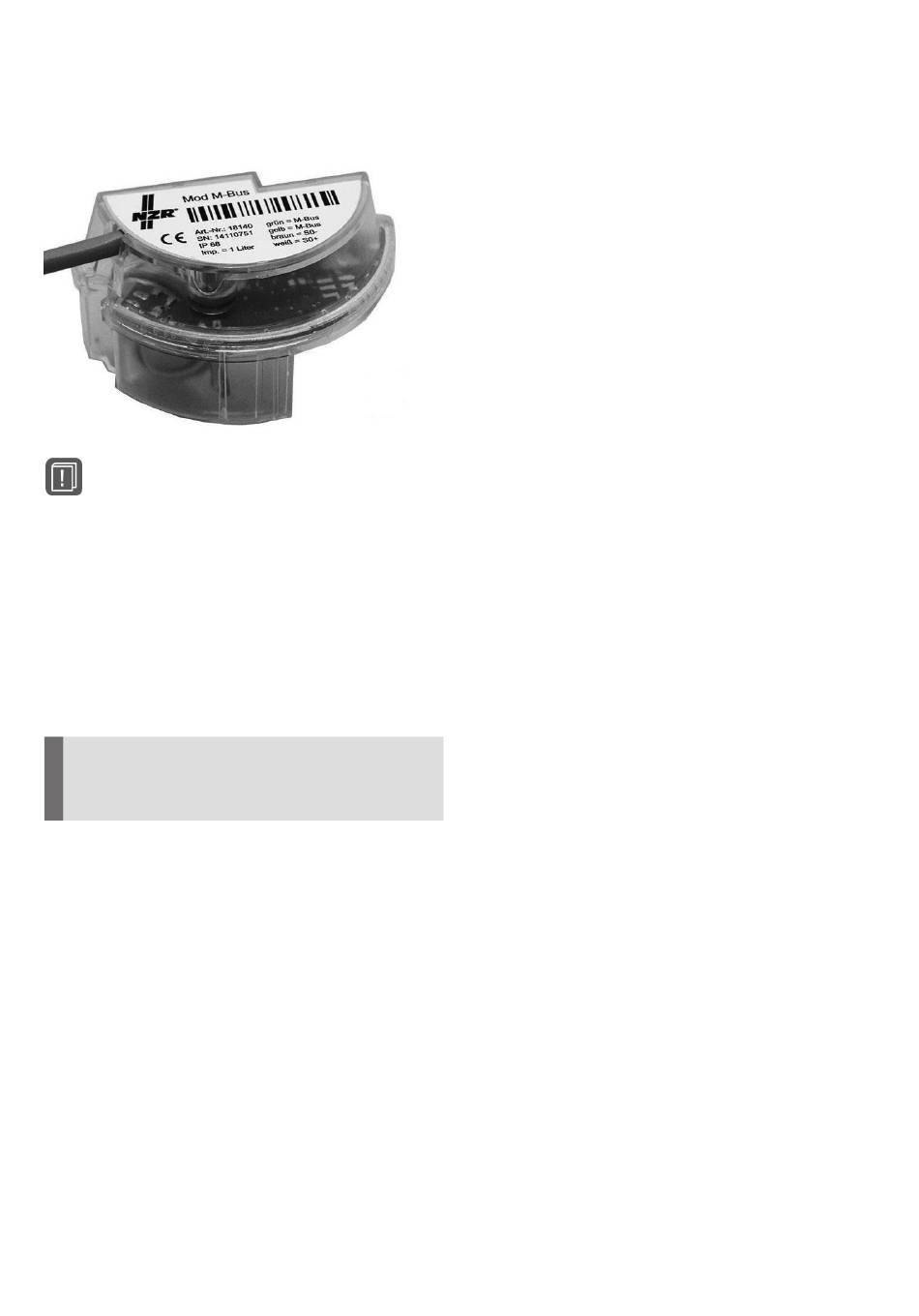

Module de communication Impulsions/ M-Bus
Le module peut également être installé a posteriori, si
nécessaire, sur l'emplacement du compteur. Le rééqui-
pement ne peut être effectué que par des techniciens
spécialement formés. Le module doit être sécurisé contre
un démontage par l'utilisateur.
Notes importantes
En général, le mode d'emploi original du fabricant doit
être respecté.
L 'installation et la connexion électrique ne doivent être
effectuées que par un spécialiste.
Connexion des lignes:
M-Bus
vert/jaune
Impulsions S0
blanc (+) / brun (-)
La programmation se fait avec le logiciel M-TOOL.
!
Appliquer soit le M-Bus soit la sortie d'impulsions.
Jamais les deux!
Sur la sortie d'impulsions, respecter la polarité cor-
recte (blanc + / brun -).
Page 5.1.4
