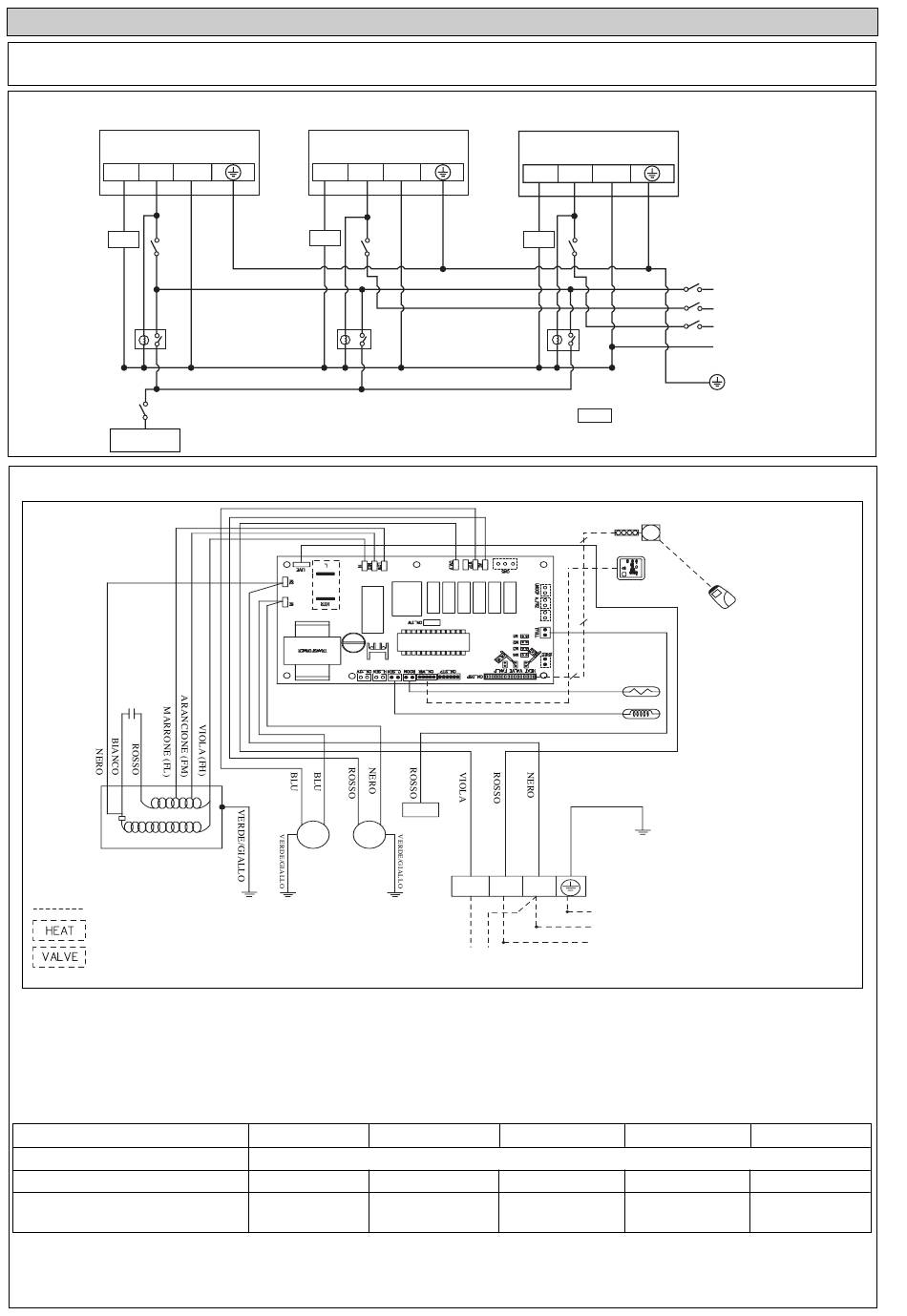

Questa è soltanto una proposta di collegamento dei cavi, che potrà essere diversa in funzione dell'unità e deve in ogni caso essere

conforme agli standard e le norme locali e nazionali.

Modello: FWC07AATNMV1 / FWC08AATNMV1 / FWC10AATNMV1 / FWC11AATNMV1 / FWC12AATNMV1

FCU 1

VALVE

3WV

Raffred-Datore

Modello: FWC07AATNMV1 / FWC08AATNMV1 / FWC10AATNMV1 / FWC11AATNMV1 / FWC12AATNMV1

A.C

L.C

M.C

VENTILATORE

MOTORE

ATTENZIONE !

- CAVI DI ALIMENTAZIONE SUL CAMPO

- CON PONTE PER LA POMPA DI CALORE

- SENZA PONTE PER IL RAFFREDDAMENTO

- CON PONTE PER APPLICAZIONI CON VALVOLE

- SENZA PONTE PER APPLICAZIONI SENZA VALVOLE

Nota : L'unità comprende una pompa di calore standard ed è destinata all'applicazione con la valvola.

IMPORTANTE: *

Questi valori hanno uno scopo puramente informativo. Verificarli e selezionare quelli conformi ai codici e

normative locali e/o nazionali. Essi variano anche a seconda del tipo di installazione e alle dimensioni dei

conduttori.

** Verificare la gamma di tensioni pertinente nell'etichetta dell'unità. Inserire nel cablaggio fisso un interruttore

principale o altri mezzi di scollegamento aventi una separazione di contatto in tutti i poli, in conformità con

le disposizioni locali e nazionali.

Modello

Voltaggi ammessi**

Fusibile consigliato*

Dimensioni del cavo di alimentazione* mm

Numero di conduttori

•

Tutti i cavi devono essere connessi in maniera ferma e sicura.

•

I cavi non devono entrare in contatto con le tubature dell'acqua, o i componenti mobili del motore.

•

Il cavo di alimentazione deve essere equivalente a H05VV-F (60227 IEC 52 o 60227 IEC 53), il quale rappresenta

il requisito minimo, e deve essere inserito in un tubo di protezione.
