Proline Promass F 500 FOUNDATION Fieldbus
Endress+Hauser

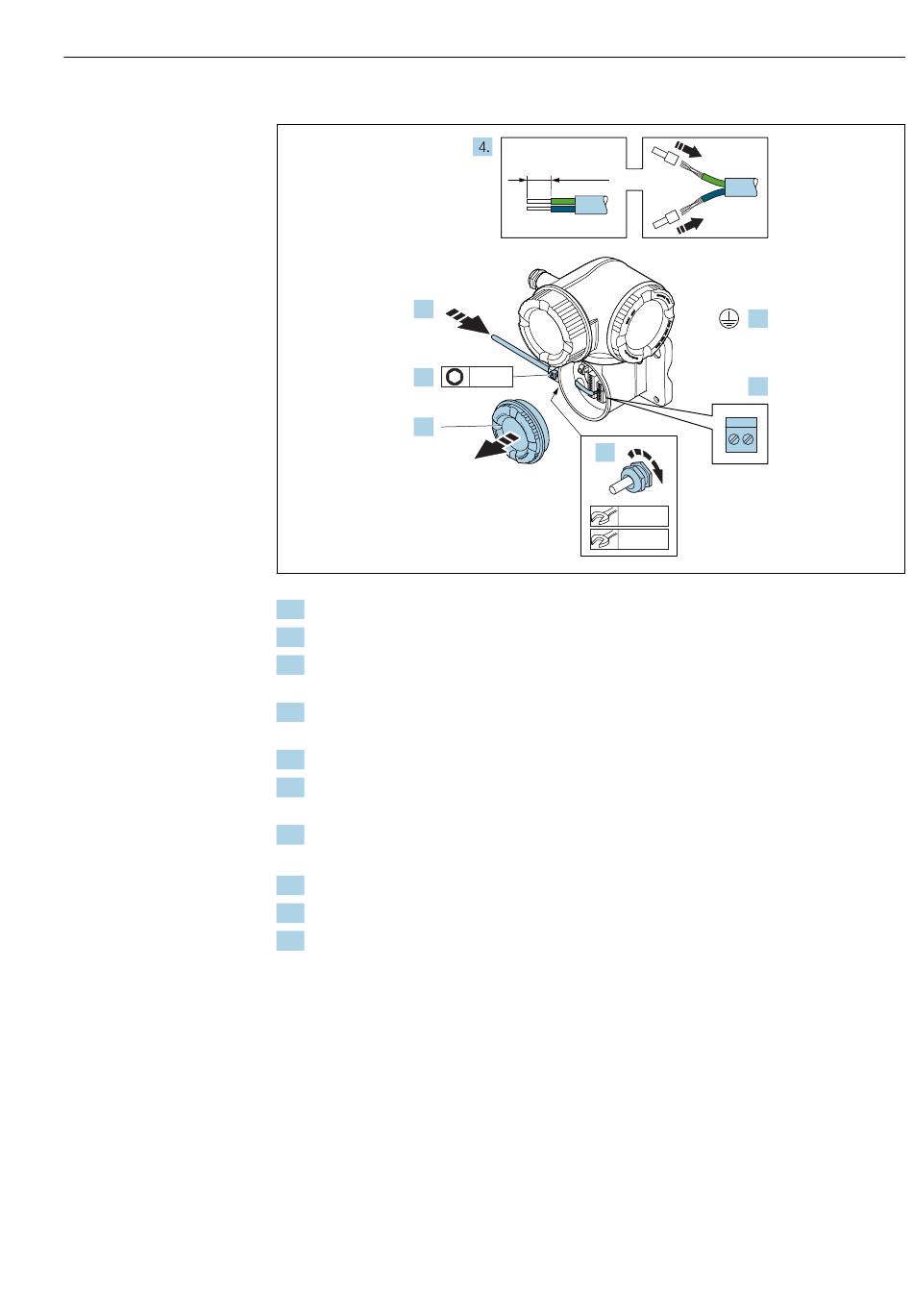

Raccordement du câble de raccordement au transmetteur
3.
1.
2.
1. Desserrer le crampon de sécurité du couvercle du compartiment de raccordement.
2. Dévisser le couvercle du compartiment de raccordement.
3. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble, afin de garantir l' é tanchéité.
4. Dénuder le câble et ses extrémités. Dans le cas de câbles toronnés, sertir en plus des
extrémités préconfectionnées.
5. Connecter la terre de protection.
6. Raccorder le câble conformément à l' o ccupation des bornes du câble de raccordement
→  52.
7. Serrer fermement les presse-étoupe.
 Ainsi se termine le raccordement du câble de raccordement.
8. Visser le couvercle du compartiment de raccordement.
9. Serrer le crampon de sécurité du couvercle du compartiment de raccordement.
10. Après le raccordement du câble de raccordement : Après le raccordement du câble de
raccordement :
Raccorder le câble de signal et le câble d' a limentation →  56.
10 (0.4)
3 mm
7.
22 mm
24 mm
Raccordement électrique
5.
6.
A0029592
55
