Proline Promass F 500 FOUNDATION Fieldbus
Endress+Hauser
Les versions d' a ppareil suivantes sont recommandées pour les versions avec isolation
thermique :
• Version avec tube prolongateur pour l' i solation :
Caractéristique de commande "Option capteur", option CG avec un tube prolongateur de
105 mm (4,13 in).
• Version température étendue :
Caractéristique de commande "Matériau tube de mesure", option SD, SE, SF ou TH avec
un tube prolongateur de 105 mm (4,13 in).
• Version haute température :
Caractéristique de commande "Matériau tube de mesure", option TS, TT ou TU avec tube
prolongateur de 142 mm (5,59 in).
AVIS
Surchauffe de l'électronique de mesure par l'isolation thermique !
‣
Position de montage recommandée : position de montage horizontale, boîtier de
raccordement du capteur orienté vers le bas.
‣
Ne pas isoler le boîtier de raccordement du capteur.
‣
Température maximale admissible à l' e xtrémité inférieure du boîtier de raccordement
du capteur : 80 °C (176 °F)
‣
Isolation thermique avec tube prolongateur découvert : Nous recommandons de ne pas
isoler le tube prolongateur afin de garantir une dissipation optimale de la chaleur.

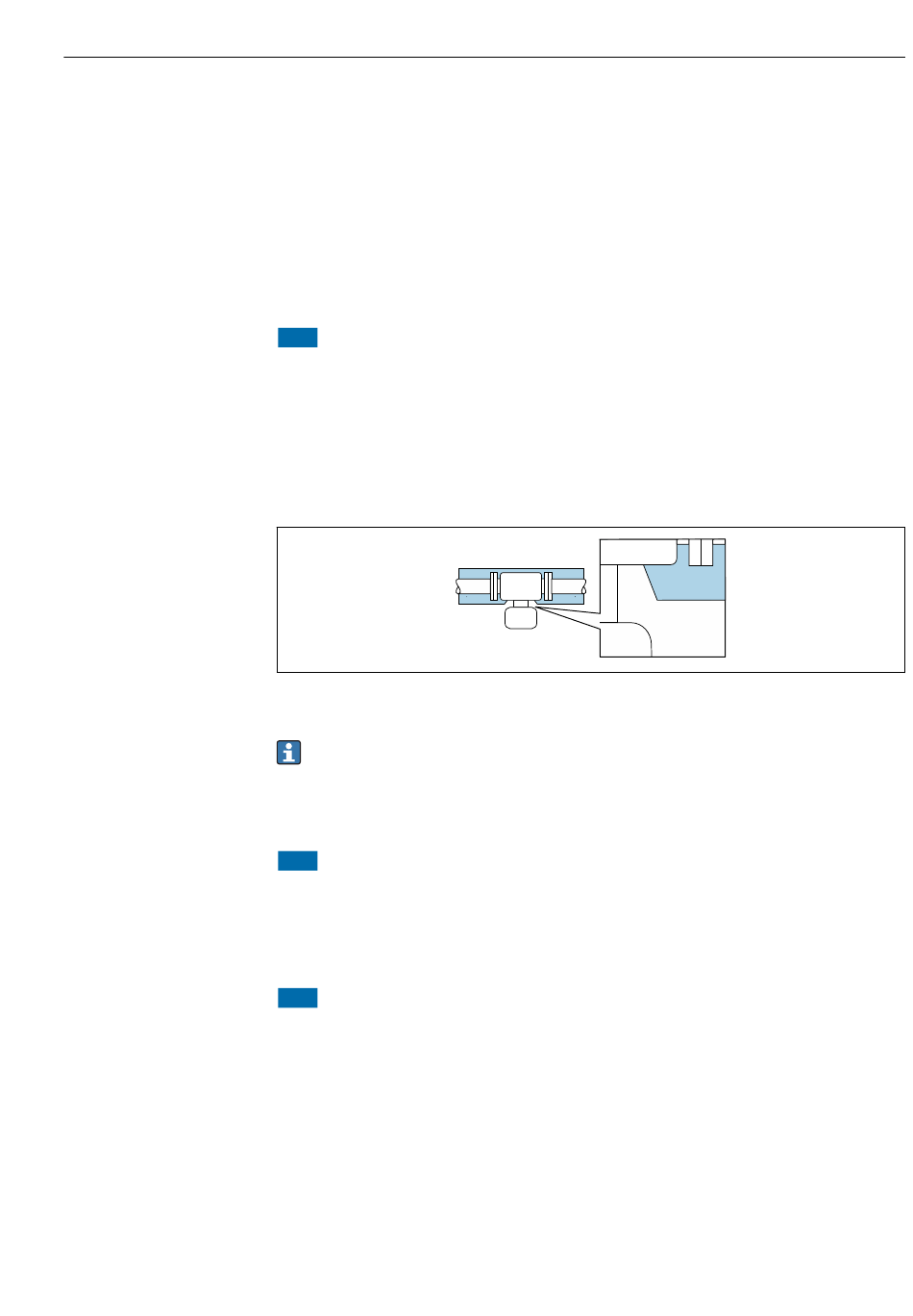

 8 Isolation thermique avec tube prolongateur découvert
Version basse température : Il n' e st généralement pas nécessaire d' i soler le boîtier de
raccordement du capteur. Si l' i solation est présente, les règles applicables sont les
mêmes que pour l' i solation thermique.
Chauffage
AVIS
Surchauffe de l'électronique de mesure en raison d'une température ambiante trop
élevée !
‣
Respecter la température ambiante maximale admissible pour le transmetteur .
‣
Selon la température de process, respecter les exigences liées à l' e mplacement de
montage .
AVIS
Risque de surchauffe en cas de chauffage
‣
Veiller à ce que la température à l' e xtrémité inférieure du boîtier du transmetteur ne
dépasse pas 80 °C (176 °F).
‣
Veiller à ce que la convection soit suffisante au col du transmetteur.
‣
S' a ssurer qu' u ne surface suffisamment grande du col du transmetteur reste dégagée. La
partie non recouverte sert à l' é vacuation de chaleur et protège l' é lectronique de mesure
contre une surchauffe ou un refroidissement.
‣
En cas d' u tilisation en zone explosible, tenir compte des consignes de la documentation
Ex spécifique à l' a ppareil. Pour plus d' i nformations sur les tableaux de températures,
voir la documentation séparée "Conseils de sécurité" (XA) pour l' a ppareil.
Montage
A0034391
