Boîtier De Raccordement Du Capteur - Endress+Hauser Proline Promass F 500 Manuel De Mise En Service

Diagnostic et suppression des défauts
158
1 Tension d' a limentation
2 État de l' a ppareil
3 Non utilisé
4 Communication
5 Interface service (CDI) active
LED
1 Tension d' a limentation
2 État de l' a ppareil
(fonctionnement
normal)
2 État de l' a ppareil (en
cours de démarrage)
3 Non utilisé
4 Communication
5 Interface service (CDI)

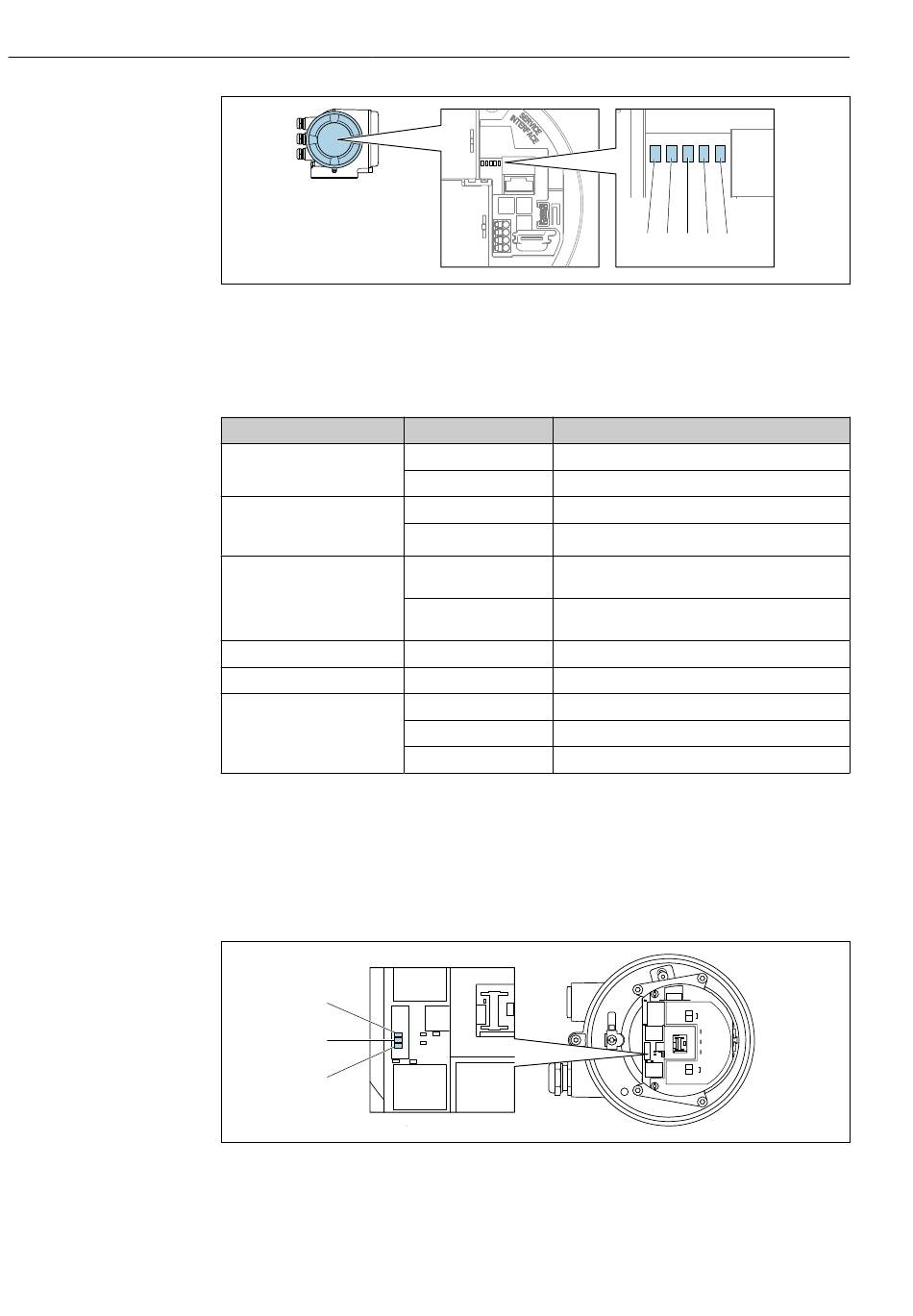

12.2.2 Boîtier de raccordement du capteur
Proline 500 – numérique
Plusieurs diodes (LED) sur l' é lectronique ISEM (Intelligent Sensor Electronic Module) dans
le boîtier de raccordement du capteur donnent des informations sur l' é tat de l' a ppareil.
1
2
3
1 Communication
2 État de l' a ppareil
3 Tension d' a limentation
Proline Promass F 500 FOUNDATION Fieldbus
Couleur Signification
Vert Tension d' a limentation ok.
Off Tension d' a limentation désactivée ou trop faible.
Rouge Problème
Rouge clignotant Avertissement
Clignote lentement en Si > 30 secondes : problème avec le boot loader.
rouge
Clignote rapidement en Si > 30 secondes : problème de compatibilité lors de
rouge la lecture du firmware.
– –
Blanc Communication active.
Jaune Connexion établie.
Jaune clignotant Communication active.
Off Pas de connexion.
1 2 3 4 5
64 B
Communication
63
A
Communication
Alarm
Power
61
L+
Power
62 L-
Endress+Hauser
A0029629
A0029699
