5.2 Désignation
Code Exemple
Gamme
Type de système
E Toutes les pompes, moteur E
Nombre de pompes avec variateur de fréquence intégré et type de pompe
Nombre de pompes à vitesse fixe et type de pompe
Tension d'alimentation, fréquence

6. Installation

Voir section 9.1 Systèmes d'eau
AVERTISSEMENT
Charge suspendue
Blessures graves ou mort
- Utiliser un équipement de sécurité lors du montage
du châssis.
- Restreindre l'accès à la zone.
- L'installation doit être effectuée par un personnel
qualifié.
AVERTISSEMENT
Écrasement des pieds
Blessures graves ou mort
- Utiliser un équipement de sécurité lors du rempla-
cement de la bride.
- Restreindre l'accès à la zone.
- L'installation doit être effectuée par un personnel
qualifié.
PRÉCAUTIONS
Écrasement des pieds
Blessure mineure ou modérée
- Utiliser un équipement de sécurité lors de l'instal-
lation du réservoir.

6.1 Lieu d'installation

Respecter les consignes suivantes pour assurer un bon refroidis-
sement du moteur et de l'électronique :
• Positionner l'Hydro Multi-E de façon à assurer un bon refroi-
dissement. Voir section 6.2.1 Refroidissement du
• La température ambiante ne doit pas dépasser 50 °C (122 °F).
• Garder les ailettes de refroidissement du moteur et les pâles
du ventilateur propres.
Le système de pompage doit avoir un dégagement de 1 mètre (3
pi) à l'avant et sur les deux côtés.
Pour une installation en extérieur, toujours placer le
système sous un toit pour éviter de l'exposer au
rayonnement direct du soleil. Voir section
28. Entrées et sorties.
6
potable.
moteur.
Hydro Multi -E 2 CRE 15-02
6.2 Installation mécanique
Les flèches situées sur le pied de la pompe indiquent le sens de
circulation de l'eau à travers la pompe.
1. La tuyauterie raccordée au système de pompes doit être cor-
rectement dimensionnée. Installer des joints de dilatation
dans la tuyauterie d'aspiration et de refoulement pour éviter
les résonances. Voir fig. 4.
• Raccorder la tuyauterie aux manifolds du système de pompes.
• Le manifold est équipé d'un bouchon à vis monté sur une
extrémité. Si cette extrémité doit être utilisée, retirer le bou-
chon à vis et appliquer du mastic d'étanchéité sur l'autre extré-
mité du manifold, puis visser. Pour les manifolds à brides,
monter une plaque d'obturation avec joint.
• Serrer toutes les vis et tous les boulons avant de démarrer la
pompe.
• Si le système de pompage est installé dans un immeuble
d'appartements ou si le premier utilisateur sur le réseau est
proche du système de pompage, il est recommandé d'installer
des joints de dilatation sur les tuyauteries d'aspiration et de
refoulement pour empêcher la transmission des vibrations.
Voir fig. 4.
2. Positionner l'installation de pompage sur une surface plane et
solide, par exemple sur un sol ou une fondation en béton. Si
l'installation de pompage n'est pas équipée d'amortisseurs de
vibrations, elle doit être fixée au sol ou à la fondation.
3. La tuyauterie doit être fixée à des parties du bâtiment afin
qu'elle ne puisse pas bouger ni être vrillée.
1
2

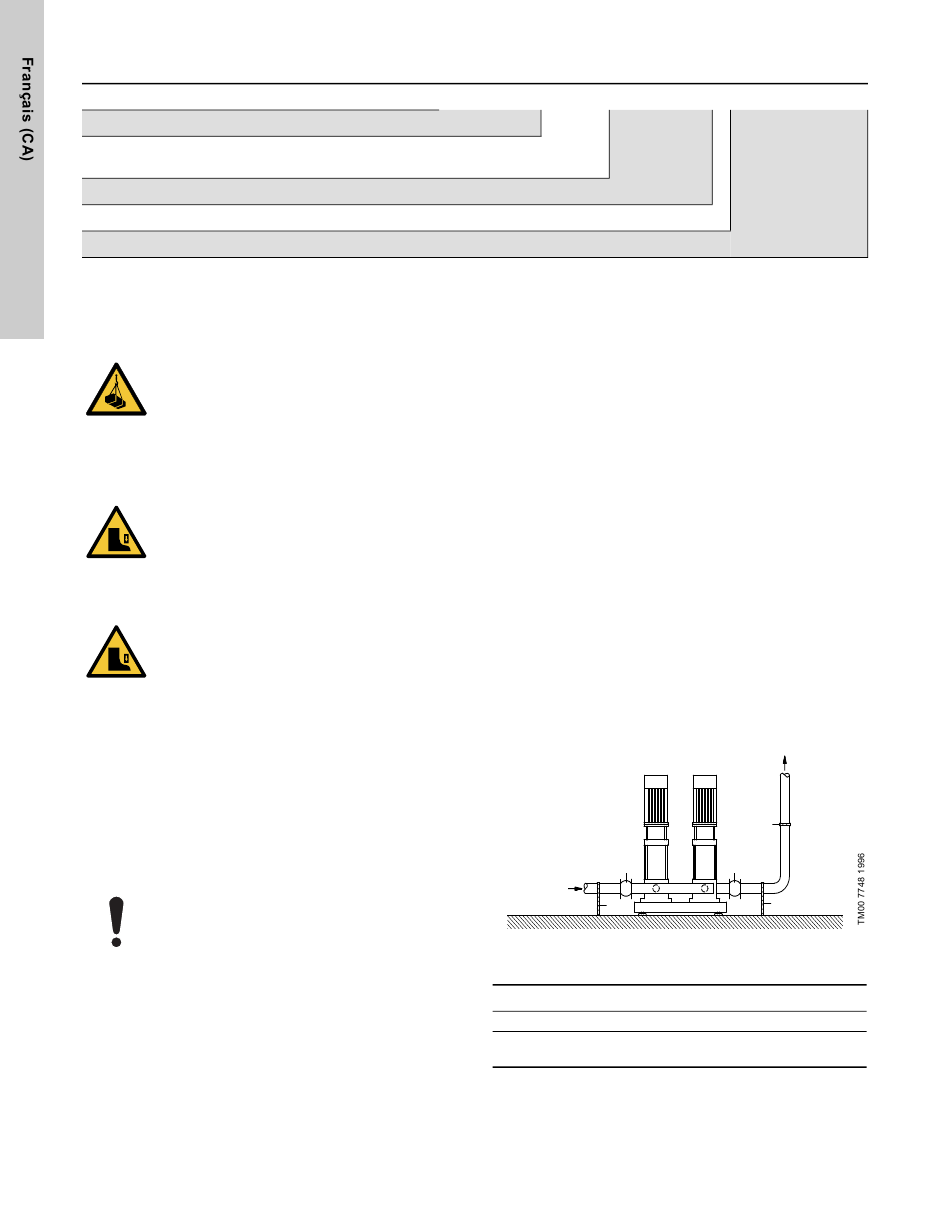

Fig. 4 Exemple d'installation avec joints de dilatation et sup-
ports de tuyauterie.
Pos. Description
1 Joint de dilatation
Support de tuyauterie (et emplacement recom-
2
mandé pour vanne d'isolement)
Les joints de dilatation et supports de tuyauterie illustrés à la fig.
4 ne sont pas inclus dans le système de pompage standard.
3 x 460 V, 60 Hz
2
1
2
