Raccordement Des Batteries - Aritech 1X-X3 Manuel D'installation

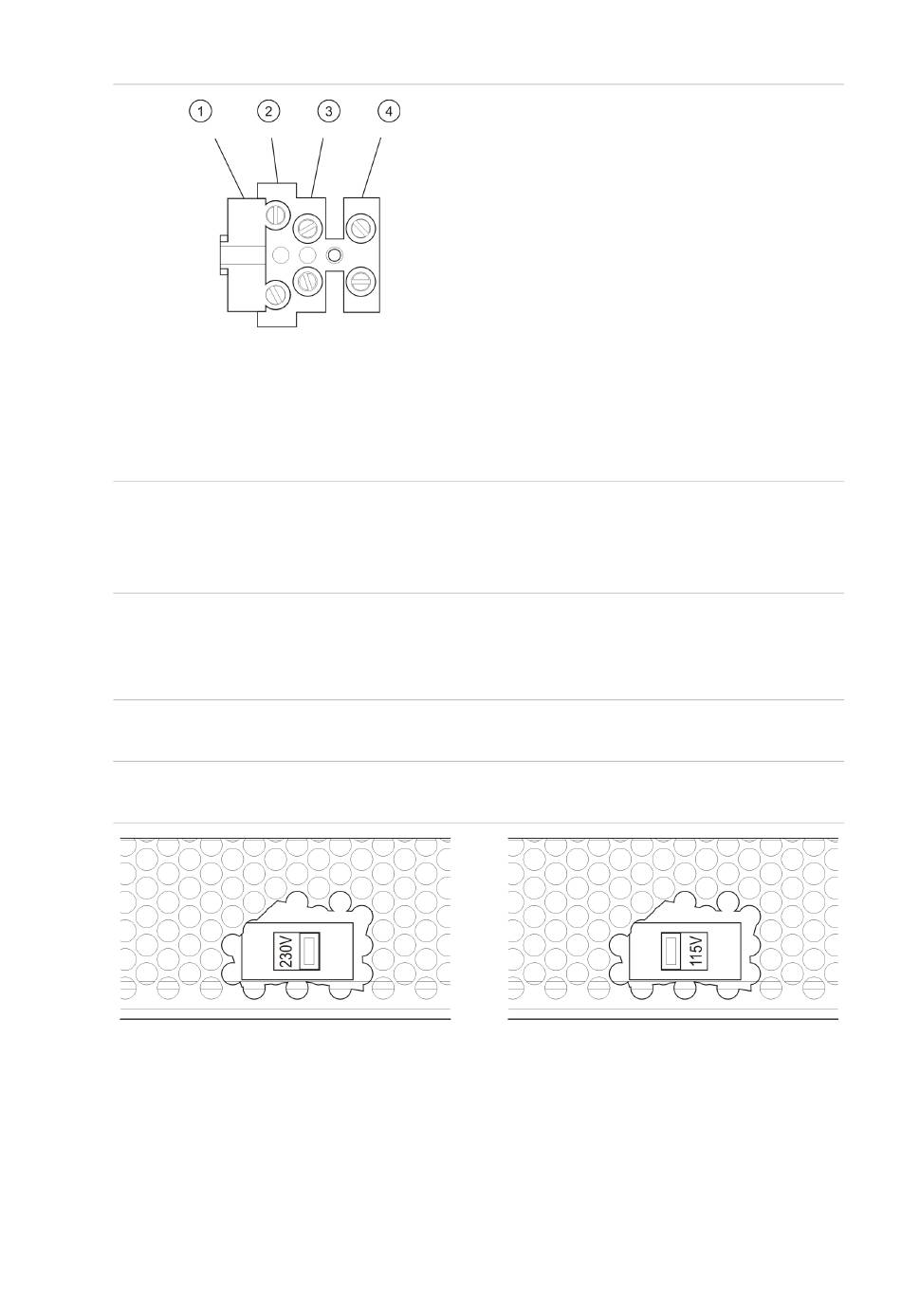

Figure 8 : Raccordement de l'alimentation secteur
Reportez-vous à la section « Spécifications d'alimentation », page 69, pour
connaître les spécifications des fusibles.
Sélection du fonctionnement en 115 ou 230 Vca
AVERTISSEMENT :
ou de décès dû à une électrocution, débranchez toutes les sources
d'alimentation et laissez l'énergie accumulée se décharger avant d'installer ou de
retirer du matériel.
Le réglage par défaut est 230 Vca. Pour fonctionner en 115 Vca, modifiez le
sélecteur d'alimentation situé sur le côté de l'alimentation, comme indiqué à la
Figure 9 ci-dessous.
Attention : Risque d'endommagement de l'équipement. Un réglage incorrect de
l'alimentation peut détruire l'alimentation.
Figure 9 : Sélection du fonctionnement en 115 Vca ou en 230 Vca

Raccordement des batteries

La centrale de détection incendie nécessite deux batteries au plomb scellées et
rechargeables d'une tension de 12 V et d'une intensité de 7,2 ou 12 Ah.
Les batteries doivent être montées en série, à la base de l'armoire de la centrale
de détection incendie. Utiliser le conducteur et le pont de batterie fournis et
raccorder les batteries à la boîte de raccordement BATT sur le PCB de la
Manuel d'installation 1X-X3
Risque d'électrocution. Pour éviter tout risque de blessure
1. Fusible secteur
2. Phase
3. Terre
4. Neutre
