RACCORDEMENT ÉLECTRIQUE
ATTENTION : Pour éviter les courts-circuits, veuillez couper l'ali-
mentation dans le panneau électrique avant toute installation ou
réparation. Si vous utilisez un système de programmation, veillez
à couper TOUS les circuits de chauffage électrique des appareils
raccordés au fil pilote.
- CONVECTAIR recommande que l'appareil soit installé par un maître
!
électricien en conformité avec les codes nationaux et locaux en
vigueur.
- L'appareil doit être relié à un circuit 240 volts, 60 cycles avec un
disjoncteur adéquat. Couper l'alimentation avant d'effectuer les
raccordements afin d'éviter toute décharge électrique ou tout
dommage à l'appareil.

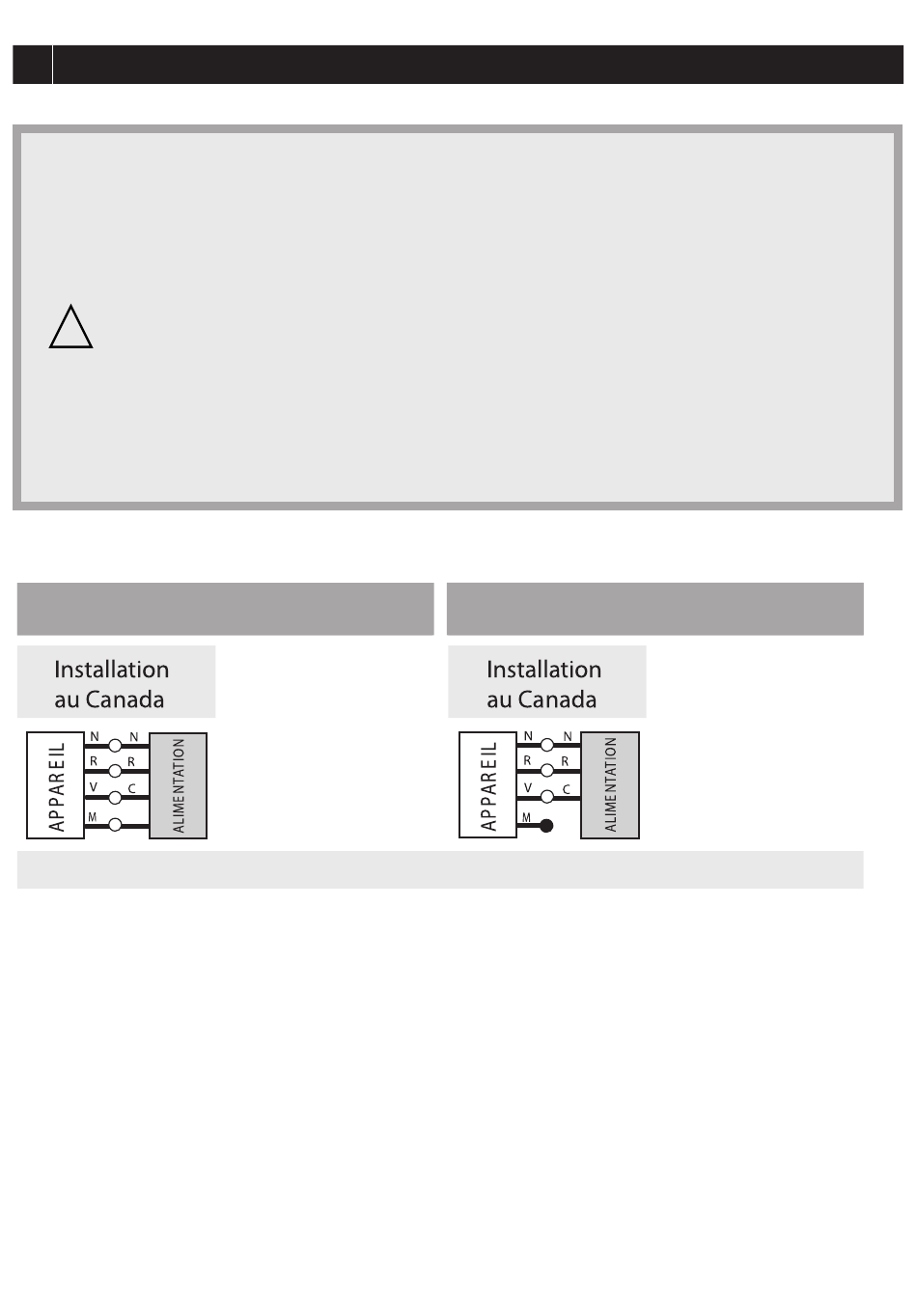

RESPECTER LES COULEURS DE RACCORDEMENT
AVEC utilisation du fil pilote
=
*
=
M ( F P ) = M A U V E R = R O U G E N = N O I R V = V E RT C = C U I V R E
- Raccorder obligatoirement le fil de mise à la terre de l'appareil (fil vert) avec le fil en
cuivre.
- Ne jamais brancher le fil pilote (fil mauve) au fil d'alimentation ni au fil en cuivre.
- Le fil mauve dont l'extrémité est scellée, ne doit pas être utilisé pour le raccordement
électrique. Ce fil sera utilisé si l'appareil est relié au Programmeur CONVECTAIR ou à
la commande murale CMA.
- Fixer l'appareil sur le dosseret avant de le mettre sous tension.
10
SÉCURITÉ THERMIQUE
6.
(FP)
*
= Fil 3/12 ou FAS 105
18/2 approuvé 300 volt.
=
SANS utilisation du fil pilote
=
=
(FP)
=
