Gewürzbord (Abluft-Umluft)
• Wird vor der Einbauhaube ein Gewürzbord vorgebaut, muß ein
Mindestabstand von 5 mm zwischen Einbauhaube-Vorderkante und
zwischen Wand Gewürzbord vorgesehen werden (dieser Luftspalt
wird für die Luftzirkulation unbedingt benötigt).
• Der obere Teil der Gewürzbord-Rückwand sollte herausnehmbar
sein (Zugang für Abluftschlauch bzw. Justierung des
Möbeloberschrankes).
Montage der Dunstabzugshaube im Oberschrank - Abluft
(Umluft mit Aktivkohlefilter)
• Bohrschablone an der lnnenseitenwand des Oberschrankes rechts
bzw. links anlegen, Befestigungslöcher 2 mm Ø sowie 2 Löcher 6
mm Ø, Tiefe 5 mm für die Befestigungskrallen (Montagehilfen)
anzeichnen und vorbohren.
• Das auf dem Gerät montierte Lüftungsgitter abschrauben (1
Schraube) und den auf gewünschten Abluft-Durchmesser
vorbereiteten Abluftstutzen aufsetzen und nach rechts bis zum
Anschlag verdrehen (arretieren).
• Wrasenschirm der Einbauhaube ganz herausziehen.
• Achtung: Abnahme und Einsetzen der Fettfiltergitter nur bei ganz
herausgezogenem Wrasenschirm.
Metallfettfilter abnehmen. Zuerst den hinteren und dann den
vorderen Metallfettfilter abnehmen.
• Bei 19 mm Seitenwänden müssen die am Gehäuse eingeclipsten
Distanzscheiben herausgenommen werden. Haube mit 4 bzw. 6
Schrauben 4 mm Ø befestigen. Bild 11.

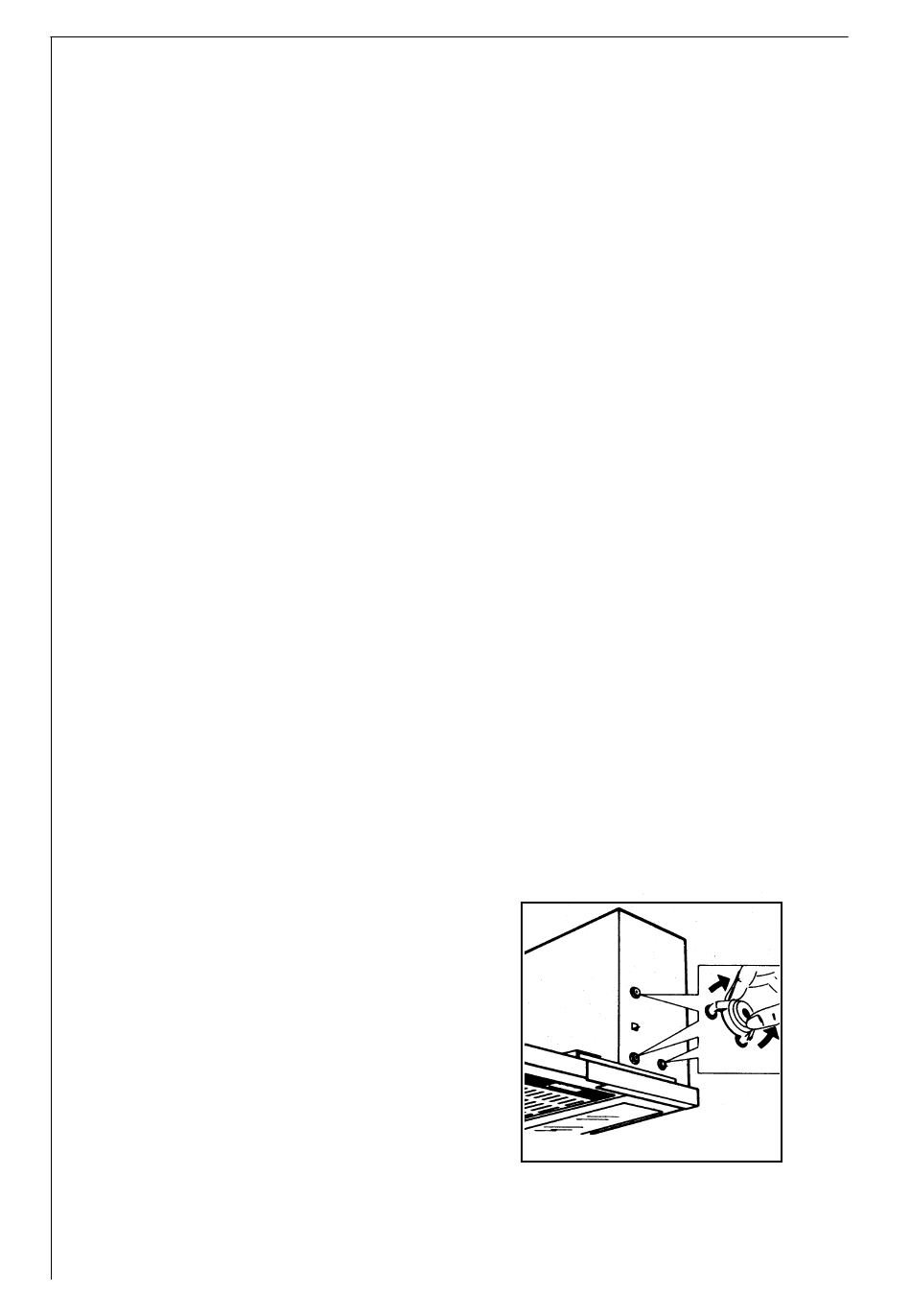

• Dunstabzugshaube in Möbelumbau
einschieben, die 2
Befestigungskrallen (Montagehilfen)
rasten rechts und links in der
Seitenwand des Oberschrankes ein
und halten die Dunstabzugshaube
zur weiteren Befestigung fest. Die
Haube wird dann mit den 4 bzw. 6
beiliegenden Schrauben 4 mm Ø
befestigt.
• Metallfettfilter einsetzen.
Wrasenschirm einschieben.
16
Bild 11
