1 Подача воздуха во всех направлениях
2 Подача воздуха в 4 направлениях
3 Подача воздуха в 3 направлениях
4 Подача воздуха в 2 направлениях
ПРИМЕЧАНИЕ Направления воздушного потока, показанные
на рисунке 1,
в качестве примеров возможных направлений
воздушного потока.
4 Для подвески блока применяются специальные мон-
тажные болты. Убедитесь в том, что потолок доста-
точно прочен, чтобы выдержать вес блока. В случае
возникновения сомнений предварительно укрепите
потолок.
(Установочные размеры указаны на бумажном шаблоне,
прилагаемом к блоку. С его помощью легко определить,
в каких местах нужно укрепить потолок.)
Размеры свободного места для установки блока указаны на
рисунке 2 ( = направление воздушного потока)
1 Подача воздуха
2 Забор воздуха
ПРИМЕЧАНИЕ В местах, где воздушный поток ограничен (они
помечены символом *), оставьте зазор не менее
200 мм.
Модель
FMCQ50+60
FMCQ71+100
FMCQ125
Предварительные операции перед
монтажом
1. Взаимное расположение
потолке, блока и монтажных болтов.
(Смотрите рисунок 3)
1 Трубопровод хладагента
2 Монтажные болты (4 шт.)
3 Подвесная скоба
4 Подвесной потолок
5 Отверстия для монтажных болтов
6 Внутренний блок
7 Отверстие в подвесном потолке
8 Декоративная панель

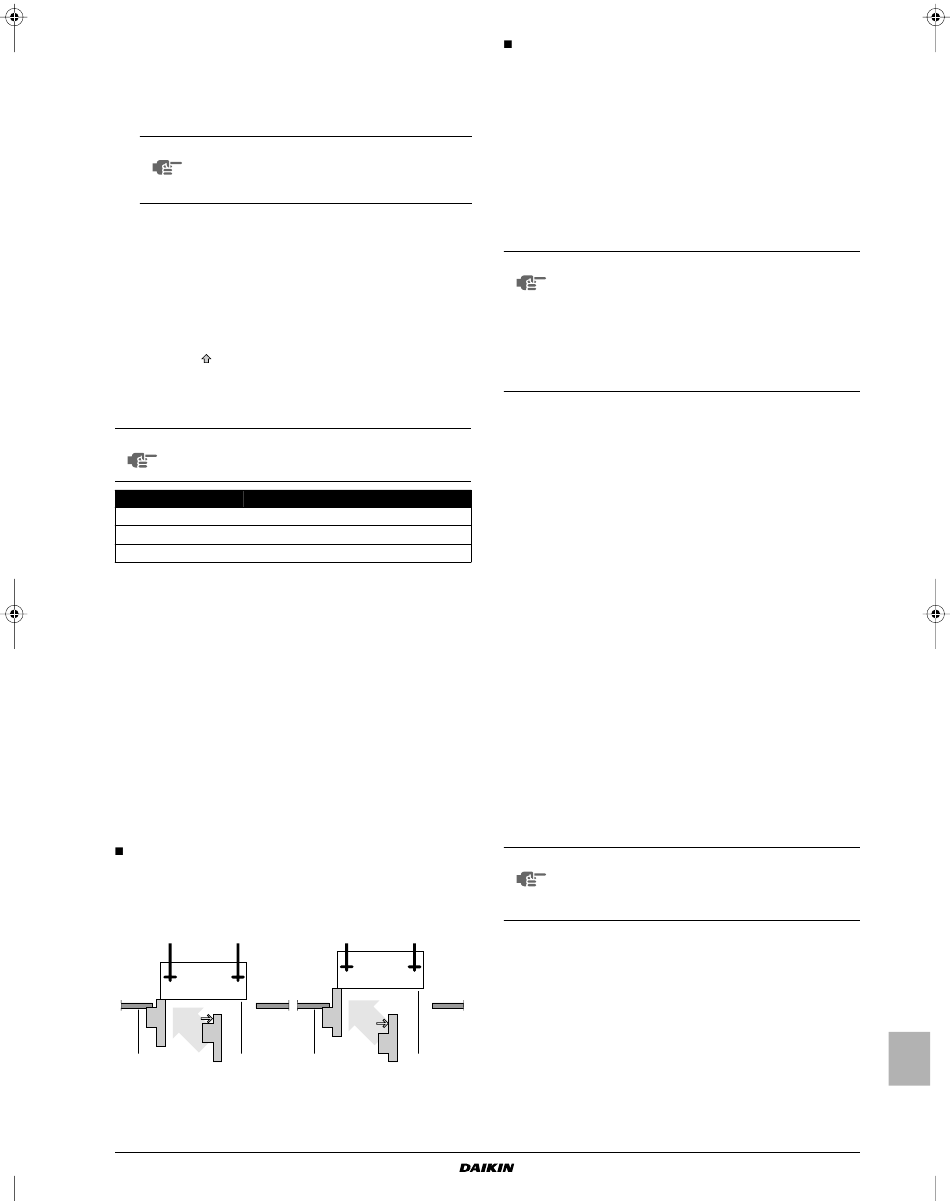

Для точного вертикального позиционирования блока исполь-
зуйте прилагаемую к нему монтажную направляющую.
В случае обычного монтажа
применяйте короткую сторону
монтажной направляющей
1 2
1 Нижняя поверхность потолка
2 Низ блока
FMCQ50~125A7VEB
Система кондиционирования воздуха
4PW47629-1
приведены исключительно
H
≥214
≥256
≥298
отверстия в подвесном
В случае монтажа с комплектом
для забора свежего воздуха
применяйте длинную сторону
монтажной направляющей
1 2
Ниже указаны размеры отверстия в подвесном потолке
для установки блока.
При установке на раме, служащей для укрепления потолка,
см. (Смотрите рисунок 4)
1 Внутренние размеры рамы
2 Размеры проема в потолке для установки рамы
3 Рама
4 Материал потолка
5 Размеры отверстия в подвесном потолке
6 Размеры краев рамы, перекрывающих потолочную
панель
Для установки необходимо свободное место на
ПРИМЕЧАНИЕ
потолке размером 910 мм (оно помечено символом
*). Однако чтобы
подвесной потолок
корпусом блока и подвесным потолком должен
быть не более 35 мм. Если зазор между корпусом
блока и подвесным потолком превышает 35 мм,
установите дополнительную потолочную панель
или измените конструкцию потолка.
2. Проделайте нишу в потолке в нужном месте. (Если
подвесной потолок уже установлен.)
• Размеры отверстия в подвесном потолке указаны на
бумажном шаблоне.
• Сделайте необходимое
в подвесном потолке. Подведите к блоку трубопроводы
хладагента, дренажный шланг и кабели, соединяющие блок
с пультом управления (если пульт беспроводного типа,
последняя операция не нужна). Эти операции описаны
в соответствующих разделах инструкции.
• После изготовления ниши потолочные балки, возможно,
придется укрепить, чтобы исключить прогиб и вибрацию
потолка. Проконсультируйтесь
со строителями.
3. Установите монтажные болты. (размера W3/8 или M10).
Если необходимо надежно
(в слабом потолке), устанавливаются анкерные болты. Если
необходимо укрепить новый потолок, применяются утопленные
вставки, анкеры или иные крепежные элементы, приобретае-
мые на внутреннем рынке. Перед выполнением последующих
операций отрегулируйте зазор между блоком и потолком.
Пример установки блока см. на рисунок 5.
1 Потолочная плита
2 Анкер
3 Длинная муфта или скоба
4 Монтажный болт
5 Подвесной потолок
ПРИМЕЧАНИЕ Все перечисленные детали приобретаются на
месте.
При нестандартном способе установки блока
обратитесь за разъяснениями к своему дилеру.
Монтаж внутреннего блока
При установке дополнительного оборудования (за исключением
декоративной панели) необходимо ознакомиться с инструкцией
по его установке. Бывают ситуации, когда такое оборудование
удобнее смонтировать перед установкой внутреннего блока.
Если подвесной потолок уже имеется, перед установкой блока
смонтируйте комплект для забора свежего воздуха.
1. Сначала произведите
внутреннего блока.
• Наденьте подвесную скобу на монтажный болт. Убедитесь
в том, что она надежно закреплена сверху и снизу
с помощью гаек с шайбами.
края рамы перекрывали
на 20 мм, зазор между
для установки отверстие
по этому поводу
закрепить внутренний блок
временную установку
