Especificaciones para los fusibles y cableado
suministrados en obra
Cableado de la fuente de alimentación
Fusibles de
Modelo
obra
FMCQ50~125
16 A
Instalación eléctrica de la transmisión
Modelo
Cable
FMCQ50~125
Cable envainado (2)
NOTA
Para obtener más detalles, consulte el capítulo
"Ejemplo de cableado" en la página 8.
La longitud de instalación eléctrica permisible
entre las unidades interiores y exteriores, y entra
la unidad interior y el mando a distancia es la
siguiente:
Unidad exterior - unidad interior: máx. 1000 m
(longitud total del cableado: 2000 m).
Unidad interior – control remoto: 500 m como
máximo.
E
JEMPLO DE CABLEADO Y CÓMO AJUSTAR EL
MANDO A DISTANCIA
Cómo conectar el cableado
(Consulte figura 10)
Cableado de la fuente de alimentación
Extraiga la tapa de la caja de control (1), conecte los cables al
bloque de terminales de alimentación elétrica en el interior
(L, N) y conecte el cable de tierra al terminal de tierra. Mientras
realiza esta función, pase los cables hacia el interior a través del
orificio de la carcasa y fije los cables junto con otros cables
mediante una abrazadera, como se indica en la figura.
Cableado de transmisión de la unidad y del control remoto
Extraiga la tapa de la caja de controles (1) y pase los cables al
interior introduciéndolos a través del agujero de la carcasa y
conéctelos al bloque del terminales para el cableado de
transmisión de las unidades (F1, F2) y el cableado del control
remoto (P1, P2). Fije adecuadamente el cableado mediante una
abrazadera, tal y como se indica en la figura.
Después de conectar
Coloque el pequeño sellado que se suministra con la unidad
alrededor de los cables para evitar la infiltración de agua del
exterior de la unidad. Si se utilizan dos o más cables, divida el
sellado en el número de partes necesarias y enróllelas en los
cables.
Acople la tapa de la caja de control.
Precauciones
1
Observe las notas mencionadas más abajo cuando cablee la
placa del bloque de terminales de la fuente de alimentación.
-
Utilice un terminal rodondo engarzado para el manguito de
aislamiento de conexión al bloque de terminales para
conectar el cableado de las unidades. Si no queda ninguno
libre, siga las siguientes instrucciones.

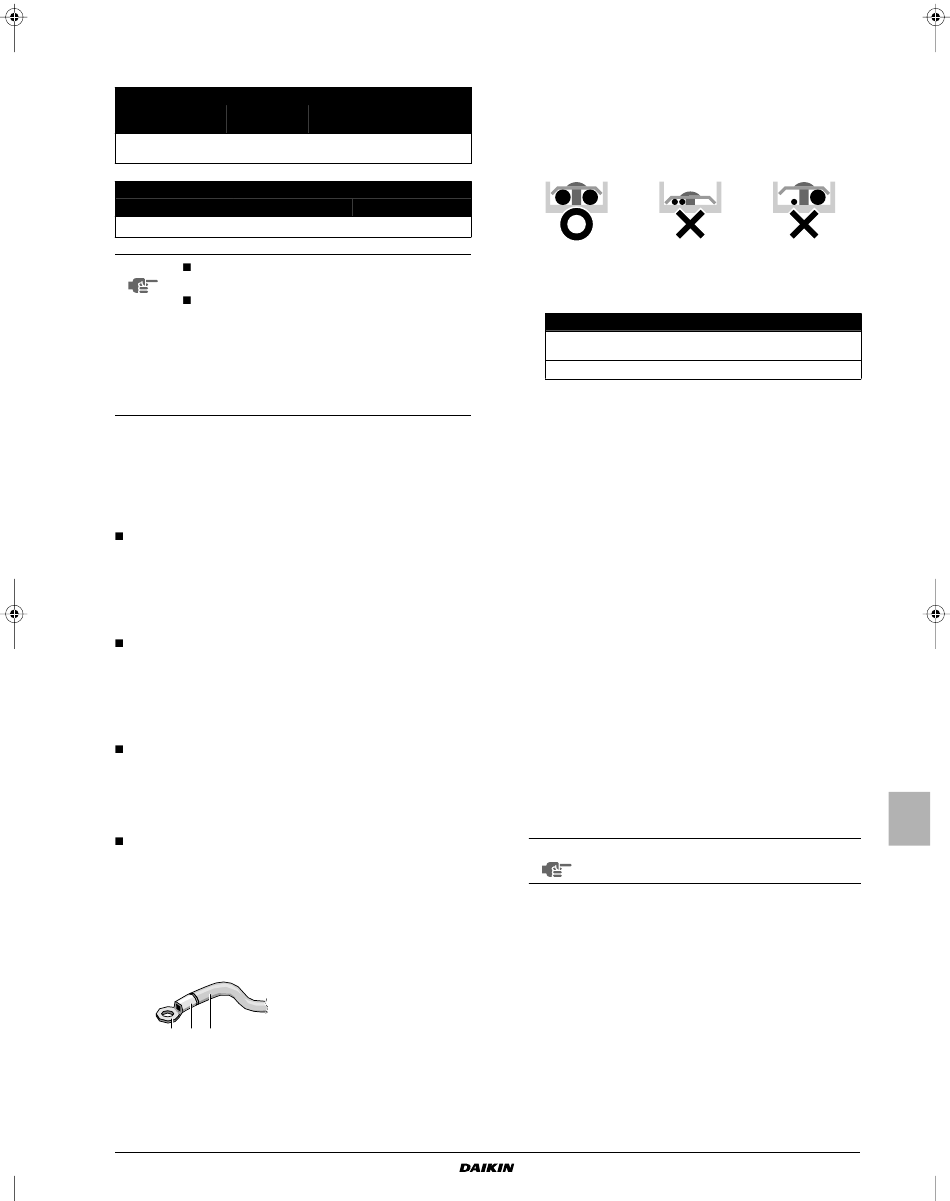

1
2
1
2
3
3
-
No conecte cables de diferente calibre al mismo terminal de
alimentación. (Si la conexión está floja, se puede provocar
sobrecalentamiento.)
FMCQ50~125P7VEB
Sistema de aire acondicionado
4PW47629-1
Cable
Tamaño
Normas
H05VV-U3G
locales
Tamaño
2
0,75-1,25 mm
Terminal engarzado
redondeado
Acople el manguito de
aislamiento
Cableado
-
Cuando fije el cableado utilice las abrazaderas suministradas
junto con la unidad para impedir que se ejerza presión
exterior sobre las conexiones del cableado. Fíjelo con
seguridad. Cuando realice el cableado, asegúrese de que
está bien ordenado para que no obstruya otros equipos,
como por ejemplo, hacer que se abra la caja de control.
Cierre la tapa con seguridad.
-
Cuando conecte cables de mismo calibre, conéctelos de
acuerdo con la figura.
Utilice el cable eléctrico especificado. Conecte el cable
firmemente al terminal. Fije el cable al terminal sin presionar
excesivamente. Utilice los pares de apriete correspondientes que
se indican en la siguiente tabla.
Par de apriete (N•m)
Bloque de terminales para la transmisión entre
unidades y el control remoto
Bloque de terminales de alimentación eléctrica
-
Cuando acople la tapa de la caja de control asegúrese de no
pellizcar ningún cable.
-
Después de realizar todas las conexiones del cableado,
rellene los agujeros libres para el cableado en la carcasa con
plastilina o material aislante (de suministro independiente)
para impedir que pequeños animales aniden allí o que
penetre la suciead en la unidad desde el exterior y se
produzcan cortocircuitos en la caja de control.
2
Mantenga la corriente total de cruce de cables en un valor
inferior a 12 A. Derive la línea fuera del cuadro eléctrico de la
unidad, de acuerdo con las normas relativas al equipos
eléctrico, cuando utilice dos cables de conexión de calibre
2
superior a 2 mm
(Ø1,6).
Debe forrarse la derivación para proporcionar un grado de
aislamiento igual o mayor del que tiene el propio cable.
3
No conecte cables de diferente calibre a la misma terminal de
toma de tierra. Si la conexión está floja, se puede provocar un
deterioro en la protección.
4
El cableado del control remoto y de transmisión de la unidad
debe colocarse al menos con 50 mm de separación con
respecto al cableado de alimentación. El incumplimiento de esta
directriz podría causar fallos en el funcionamiento debido a
ruido eléctrico.
5
Para el cableado del mando a distancia, consulte el "Manual de
instalación del mando a distancia" que viene con el mando a
distancia.
NOTA
El cliente puede seleccionar el termistor del
mando a distancia.
6
Nunca conecte el cableado de la fuente de alimentación al
bloque de terminales del cableado de transmisión. Tal error
podría causar averías en todo el sistema.
7
Utilice solamente los cables especificados y conecte los cables
firmemente a los terminales. Tenga cuidado de no hacer
demasiada fuerza sobre los terminales. Mantenga el cableado
en orden para que no obstruyan otros equipos, además de para
poder abrir la tapa de mantenimiento. Asegúrese de que la tapa
se cierra firmemente. Cualquier conexión deficiente podría
provocar un calentamiento excesivo y, en el peor de los casos,
descargas eléctricas o fuego.
0,79~0,97
1,18~1,44
Manual de instalación y operación
7
