Pour le COLONA lite avec 2/ 3 anneaux en fonte,
l'ajutage des gaz brûlés repose sur le dôme en fonte
(échangeur de chaleur) env. 115 mm sous le bord
supérieur du poêle,
avec profondeur d'emboîtement sur l'ajutage des
gaz brûlés, env. 145 mm.
39

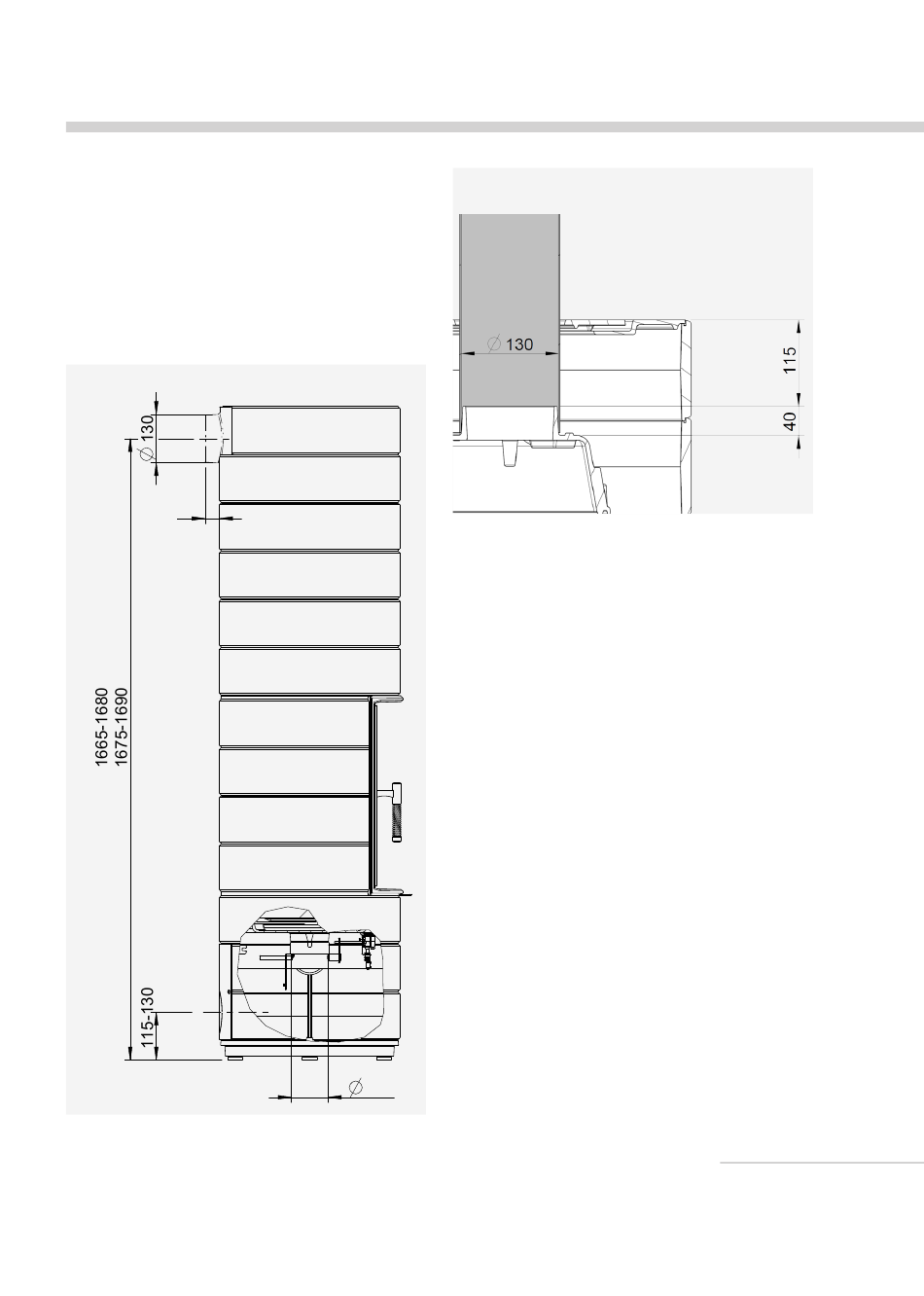

Fig. 3.47 Raccord de gaz brûlés pour le COLONA lite avec
6 anneaux en fonte
Montage et première mise en service
Fig. 3.46 Distance entre l'ajutage des gaz brûlés et la plaque de
couverture
Dimension pour la hauteur de la sortie haute
(Milieu),
COLONA lite avec 2 anneaux en fonte:
émaillé blanc, ca.
laqué noir, ca.
COLONA lite avec 3 anneaux en fonte:
émaillé blanc, ca.
laqué noir, ca.
Dimension pour la hauteur de la sortie arrière
(Milieu),
COLONA lite avec 6 anneaux en fonte:
émaillé blanc, ca.
laqué noir ca.
100
1088mm jusqu'à 1103mm
1085mm jusqu'à 1100mm
1217mm jusqu'à 1232mm
1214mm jusqu'à 1229mm
1675mm jusqu'à 1690mm
1665mm jusqu'à 1680mm.
