H.Koenig SWR32 Manuel D'utilisation page 58

Montage & Demontage en reinging van de stofbak

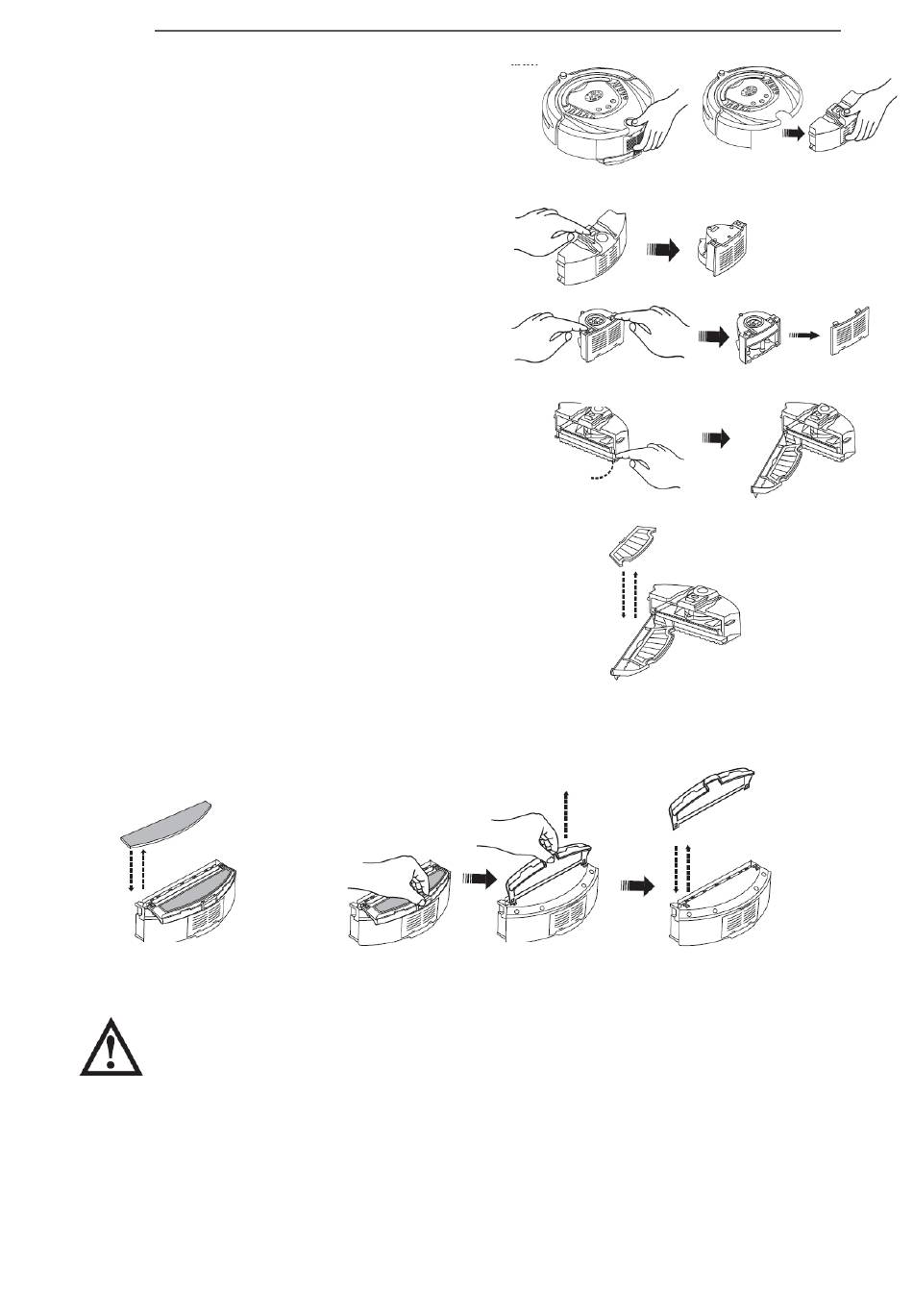

Montage & Demontage van de stofbak
1. Verwijder de stofbak door de rode sleutel in te
drukken (Zie beeld 1 en 2)
2. Druk de oranje knop en de waaier zal
automatisch openen (Zie beeld 3)
3. Draai de ventilator en geef de 2
bevestigingsmiddelen vrij om de deksel te openen
(Zie beeld 4 & 5)
4. Open de beugel en de filter wordt vrijgegeven
(Zie beeld 6)
5. Vervang de filter voor een nieuwe en druk op de
halve cirkel beugel met een hand om de sluiting
van het filter scherm los te maken en verwijder het
filter rooster aan de andere kant en plaats de
nieuwe filter. (Zie beeld 7)
6. Draai de vuilnisbak, verwijder de dweil, geef de achterste balk vrij en verwijder de stekker van
de rechte en linkse bevestigingsmiddlene op de bodem van de stofbak (zie beeld 8 en 9). Alle
onderdelen moeten worde gemonteerd voor de demontage.
Beeld 8
Gebruik de dweil en de achterste balk niet op tarpijt of onevene grond.
Beeld 1
Beeld 4
Beeld 6
Beeld 9
Beeld 2
Beeld 3
Beeld 5
Beeld 7
