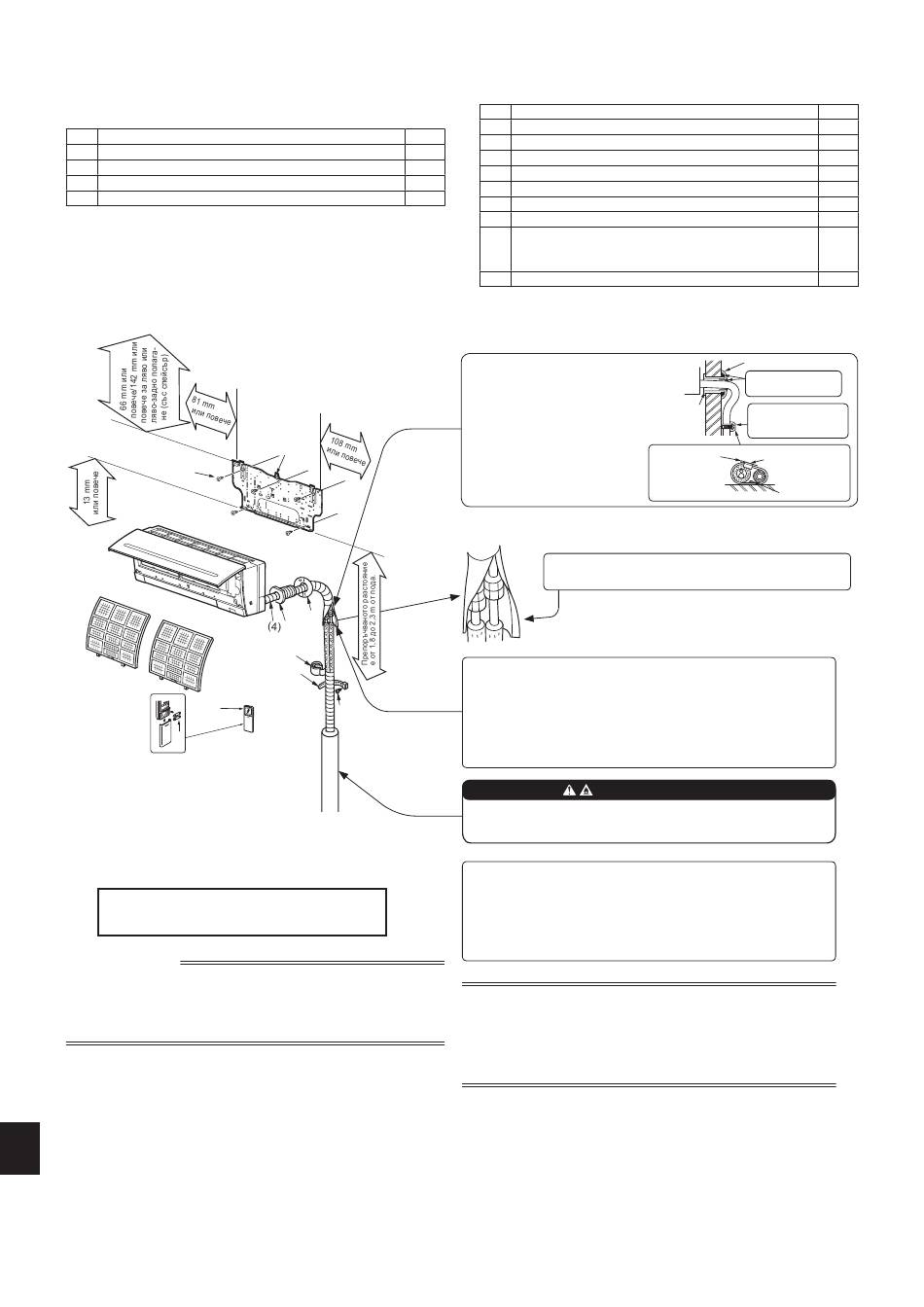

1-4. ДИАГРАМА ЗА МОНТАЖ
АКСЕСОАРИ
Преди монтаж проверете дали разполагате със следното.
<Вътрешно тяло>
(1) Монтажна тава
(2) Винтове за фиксиране на монтажната тава 4 × 25 mm
(3) Безжично дистанционно управление
(4) Вулканизираща лента (за лява или лява задна тръба)
(5) Батерия (AAA) за (3)
(2)
(3)
(5)
* Забележка:
Поставете кабела за връзка между външно и вътрешно
тяло (A) на разстояние най-малко 1 m от кабела на теле-
визионната антена.
Телата трябва да се инсталират от лицензирани
контрактори съгласно с изискванията на местното зако-
нодателство.
ВАЖНИ БЕЛЕЖКИ
Уверете се, че кабелите няма да бъдат подложени на износване,
корозия, прекомерен натиск, вибрация, остри ръбове или каквито и да е
други неблагоприятни околни въздействия. Проверката трябва също така
да вземе под внимание и въздействията от стареене или продължителни
вибрации от източници като компресори или вентилатори.
Bg-3
1
5
1
1
2
(1)
(D)
(C)
(G)
(E)
(F)
ЧАСТИ, КОИТО ТРЯБВА ДА БЪДАТ НАЛИЧНИ НА ОБЕКТА
(A) Кабел за връзка между външно и вътрешно тяло*
(B) Свързващи тръби
(C) Маншон за отвор
(D) Капак за отвор
(E) Фиксираща скоба
(F) Фиксиращ винт за (E) 4 × 20 mm
(G) Бандажна лента
(H) Маджун
Дренажен маркуч
(I) (или мек маркуч от PVC с 15 mm вътрешен диаметър или
твърда PVC тръба VP16)
(J) Масло за компресор
Използвайте маншон (C), за
д а п р ед от в р ат и те к о н та к та
н а к а бел а з а в р ъ з к а м еж д у
външно и вътрешно тяло (A)
и металните части в стената,
и е в е н т у а л н а т а п о в р е д а ,
нанесена от гризачи, в случай
че стената е куха.
След теста за херметичност поставете изолиращия
материал, така че да не остава разстояние.
В случай че тръбната обвръзка се закрепва към стена, съдържаща
метали или метална мрежа, използвайте химически обработено парче
дърво дебело 20 mm или повече между стената и тръбите, или навийте
7 до 8 слоя изолационна лента около тръбите.
За да използвате съществуващи тръби пуснете климатика в режим на
охлаждане (COOL) за 30 мин. и съберете хладилния агент, преди да
отстраните стария климатик. Направете конуси съобразно с размерите
на новия хладилен агент.
ПРЕДУПРЕЖДЕНИЕ
За да избегнете риска от пожар, вградете или защитете тръбата за
охлаждащ агент.
Външна повреда на тръбата за охлаждащ агент може да причини пожар.
Отводняване на външното тяло
Монтирайте тялото хоризонтално.
Не използвайте отводнителен щуцер в студени райони. Отводнителна-
та тръба може да замръзне и да блокира вентилатора.
Външното тяло отделя конденз в режим на отопление. Изберете мяс-
тото за инсталация, така че външното тяло и/или земята да не бъдат
намокрени от оттичаща се вода или повредени от замръзнала вода.
Преди монтаж
Това ръководство за монтаж описва само монтажа на вътрешното тяло.
При монтаж на външни тела вижте ръководството за монтаж, прило-
жено към всяко външно тяло. Всички структурни промени, необходими
за монтажа, трябва да отговарят на изискванията на локалните норми
относно строителството.
2 до 5
2 до 5
Капак (D)
Вътрешно
Запушете дупката в
тяло
стената с маджун (H).
Маншон (C)
Закрепете тръбата
към стената с
фиксираща скоба (E).
Изрежете
Фиксираща
излишната
скоба (E)
дължина.
Фиксиращ
винт (F)
1
1
1
1
1
1
1 или
2
1
