M
anuel d
4.3

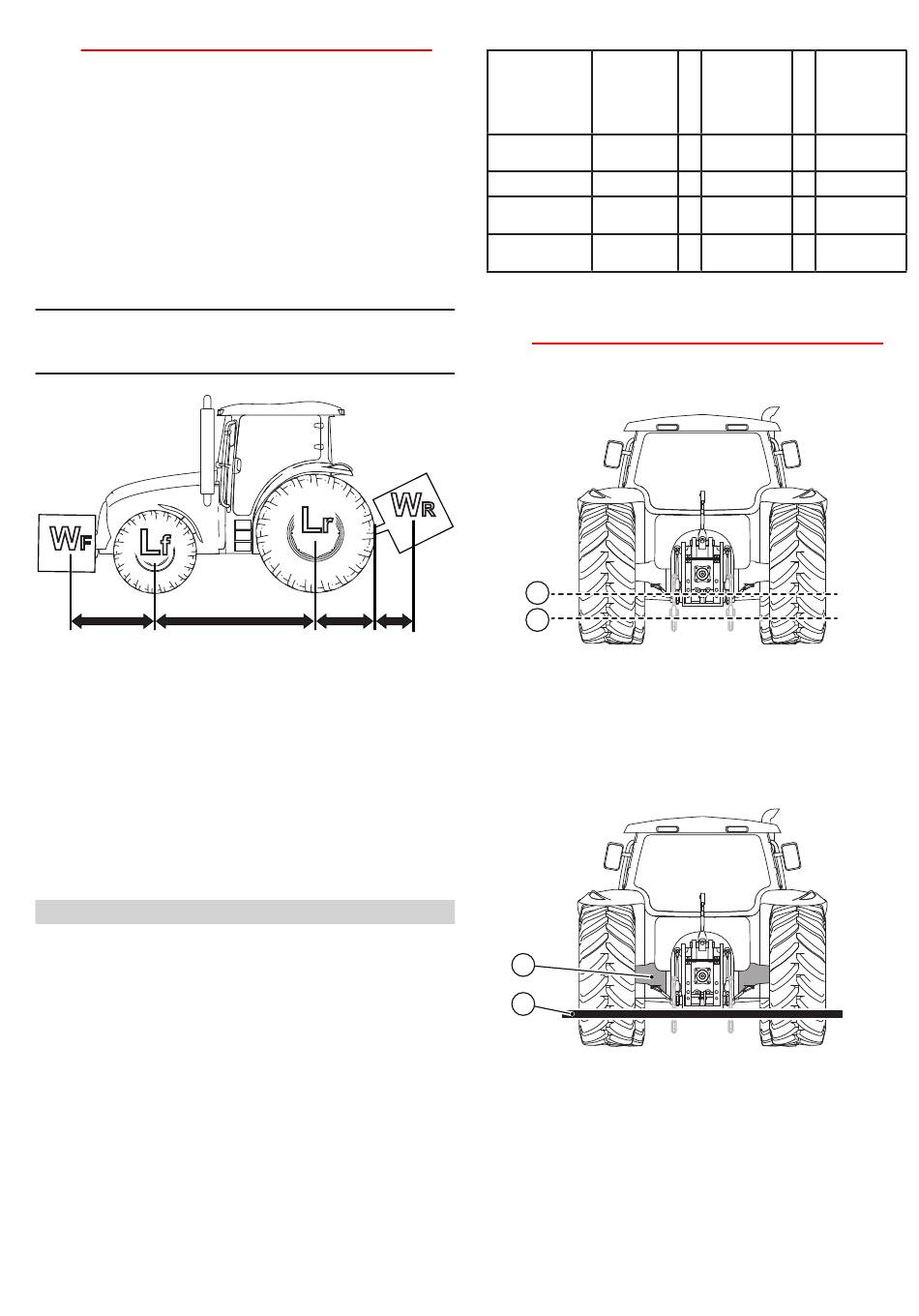

Lestage du tracteur
L'attelage d'outils à l'avant et à l'arrière du tracteur ne doit
pas dépasser le poids total en charge admissible, la charge
admissible des essieux et les caractéristiques des pneumatiques.
L'essieu avant du tracteur doit supporter impérativement au
moins 20% du poids du tracteur à vide. Si besoin équiper votre
tracteur de masses.
Avant le transport sur route, toujours contrôler que le tracteur
utilisé n'est pas en surcharge et qu'il convient à l'outil attelé.
i
- Données pour le calcul :
IMPORTANT :
Les données de poids sont en kilogramme (Kg), les
données de mesure sont en mètre (m).
W
L
f
F
a
Légende
We Poids à vide du tracteur
Lf
Capacité de relevage frontal du tracteur à vide
Lr
Capacité du relevage arrière du tracteur à vide
Wf Poids total de l'ensemble tracteur et matériel attelé à l'avant
Wr Poids total de l'ensemble tracteur et matériel attelé à l'arrière
a
Distance entre le centre de gravité de l'outil porté avant et l'axe
du pont avant
b
Empattement du tracteur
c
Distance entre le milieu du pont arrière et le centre de la barre
d'attelage
d
Distance entre le centre de la barre d'attelage et le centre de
gravité de la machine attelée
x
Données constructeur du tracteur pour un lestage minimum de
l'arrière. Si aucune donnée adopter; le coefficient de 0.45
Formules et procédure de calcul
∙ Mode de calcul du lestage minimum de l'avant en fonction de
l'outil attelé à l'arrière : entrez le résultat dans le tableau.
∙ Mode de calcul du lestage minimum arrière en fonction d'un
outil lourd attelé à l'avant : entrez le résultat dans le tableau.
∙ Descriptif de la charge exercée sur le pont avant : entrez
le résultat de la charge réelle sur le pont avant et le poids
admissible figurant dans la notice d'utilisation du tracteur.
∙ Calcul du poids total réel : entrez le résultat du poids total réel
et le poids admissible figurant dans la notice d'utilisation du
tracteur.
∙ Calcul de la charge réelle sur l'essieu arrière : entrez le
résultat de la charge réelle sur l'essieu arrière et la charge
admissible sur l'essieu arrière, figurant dans la notice
d'utilisation du tracteur.
RA_MA_TI_BLUEBIRD_CL_2230_2306_1606_FR - 06/16
'
utilisation
W
L
r
b
c
d
BlueBiRd Cl 2230 - 2306
Lestage min.
Avant / Arrière
Poids total
Capacité de
relevage avant
Capacité de
relevage arrière
Les résultats doivent être inférieurs ou identiques aux valeurs
admissibles.
4.4
Longueur des chandelles de relevage
R
1
2
Légende
1
Position haute
2
Position basse
La longueur des chandelles des bras de relevage détermine
l'aplomb de l'attelage et la position des vérins de relevage au
travail (assure la symétrie du travail droite/gauche).
2
1
Légende
1
Règle
2
Pont
∙ Réglez la longueur des chandelles à l'aide d'une règle (Rep.1)
pour que l'attelage soit parallèle au pont (Rep.2).
∙ Réglez la longueur des chandelles pour qu'en position travail il
reste au moins 30 mm de course aux vérins de relevage. Cela
permet d'avoir de l'amplitude pour le réglage de la hauteur
d'attelage depuis le poste de pilotage et un fonctionnement
correct du dispositif anti-patinage du tracteur (contrôle
d'effort).
Valeurs
Valeurs
réelles
admissibles
Kg
≤
Kg
Kg
≤
Kg
Kg
≤
Kg
Kg
Valeurs
x2 de la
capacité
admissible
des pneus
≤
Kg
≤
Kg
- 19 -
