Mise en service

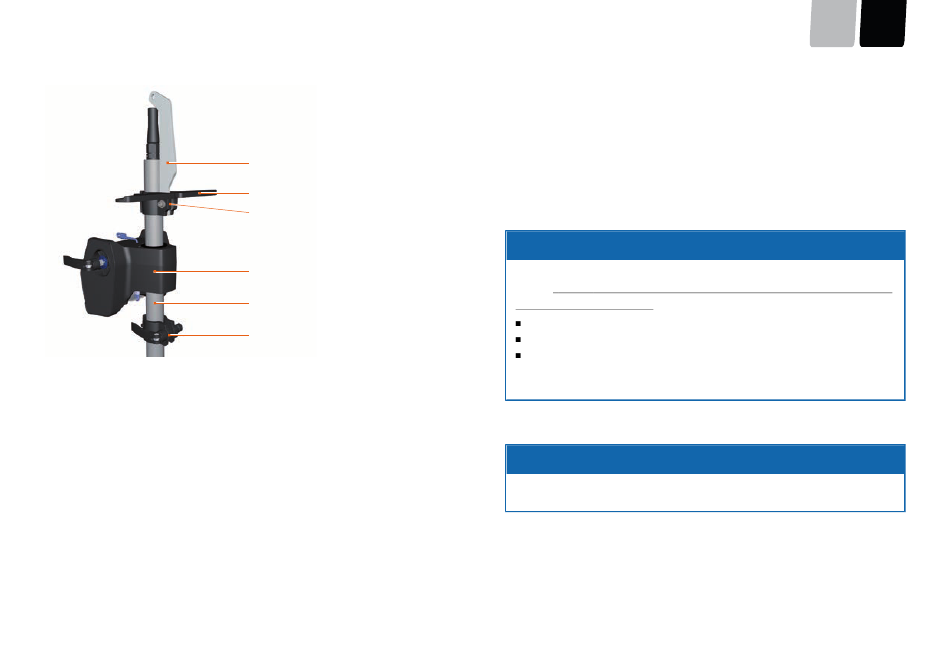

Fig. 12: Assemblage du triangle de commande, du bras oscillant et de la bague de serrage
1
Triangle de commande
3
Bras oscillant à tendeur rapide
5
Bague de serrage
3. Passez la bague de serrage (5) par le câble du moteur et l'arbredu bloc moteur
(11).
4. Passez le bras oscillant à tendeur rapide (3) par le câble du moteur et l'arbre du
bloc moteur (11).
5. Passez le triangle de commande (1) avec bras pivotant monté (6) par le câble du
moteur et l'arbre du bloc moteur (11).
6
1
10
3
11
5
6
Bras pivotant
10 Unité de serrage du triangle de com-
mande
11 Arbre du bloc moteur
6. Exercez une pression sur le triangle de commande (1), le bras oscillant avec ten-
deur rapide (3) et la bague de serrage (5) pour les assembler.
7. Placez l'assemblage se composant du triangle de commande (1), du bras oscil-
lant à tendeur rapide (3) et de la bague de serrage (5) sur la position souhaitée.
La position du bras oscillant à tendeur rapide (3) détermine la hauteur du mo-
teur. Le point le plus élevé de l'hélice doit se trouver au moins 5 cm en dessous
de la surface de l'eau. Il est également possible de régler la hauteur ultérieure-
ment, voir Chapitre 6.3, "Réglage d'une profondeur de l'eau suffisante".
REMARQUE
Veuillez prêter attention à l'orientation des composants suivants conformé-
ment à "Fig. 12: Assemblage du triangle de commande, du bras oscillant
et de la bague de serrage":
triangle de commande (1)
bras oscillant à tendeur rapide (3)
bague de serrage (5)
Le bras pivotant se trouve du côté de l'hélice. Les composants susmention-
nés doivent être orientés de manière conséquente.
8. Fixez le triangle de commande (1) à l'aide de la vis M5 déjà serrée à la main (9) à
un couple de 3,5 Nm (31 lb/in).
REMARQUE
Le bras pivotant (6) doit être fixé de manière à ce qu'il ne puisse plus bouger
tout seul.
9. Fixez la bague de serrage (5) avec le tendeur rapide (4) de manière à ce que ce
dernier fixe le bras oscillant à tendeur rapide (3) entre le triangle de commande
(1) et la bague de serrage (5) (3,5 Nm/31 lb/in).
